簡介

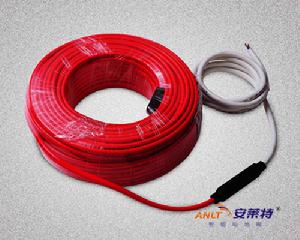

安萊特發熱電纜低溫輻射供暖系統是以電力為能源，發熱電纜為發熱體，將100%的電能轉換為熱能，並以建築物內部地面作為散熱面，通過對流換熱加熱周圍空氣的同時，還向四周的維護結構進行輻射換熱，保障建築物的室溫達到舒適要求。該系統是由發熱電纜和溫控器兩部分組成，發熱電纜鋪設於地面中，溫控器安裝於牆上，當室內環境溫度或地面溫度低於溫控器設定的溫度時，溫控器接通電源，發熱電纜通電後開始發熱升溫，發出的熱量被覆蓋著的水泥層吸收，然後均勻加熱室內空氣，還有一部分熱量以遠紅外輻射的方式直接釋放到室內，使室內溫度分布更為合理，符合人體生理需要。
特性
更安全
A: 出廠前均經過 5000V 高壓檢測、絕緣層無漏電。B: 國內綜合性能最高等級的 PVC 外護套,保證線纜耐高溫、阻燃、防水、抗壓性
能優越。
C: 接頭 8 道工藝，安全更有保證。
D: 生產工藝嚴格控制，3 次檢測嚴格把關,合格後方交付使用。
更健康
採用銅網編織形成禁止層，結合接地不僅雙重保護，預防漏電現象，更能全面防止電磁輻射，每一分鐘細緻呵護家人健康。檢測結果顯示，銅絲編網的發熱
電纜對電磁輻射的禁止效果比鋁帶/鋁鎧更好。而且，銅絲編網的發熱電纜柔韌
性更好，施工更方便，可節約人工成本。鋁帶發熱電纜經彎折後，易隆起小包，
發熱後易刺穿禁止層，易引起安全隱患。
原材料品質更獨特、產品更耐用
■安萊特發熱電纜絕緣和護套是耐高溫阻燃矽橡膠，耐高溫+260℃，耐低溫-50℃。矽橡膠具有耐高溫、耐輻射、疏水性和很好的散熱性。因為影響產品壽命的
決定性因素是材料耐高溫程度的性能，所以安萊特發熱電纜的絕緣和護套全部采
用矽橡膠，確保產品五十餘年的使用壽命且免維護。另外矽橡膠絕緣、阻燃耐高
溫 PVC 護套的發熱電纜也很受廣大用戶的青睞。
■安萊特發熱電纜導體線芯採用的是多股特種合金，與其它產品不同，多股發熱
絲成本更高，穩定性更好，發熱絲對絞，具有一定膨脹間隙，可減輕發熱膨脹時
對絕緣層的壓力。
■特種合金在 80℃以下的工作溫度下不氧化。而其它合金在該溫度下極易氧化，
造成電阻值增加，功率逐年降低。而功率下降，採暖功率逐年降低，保證不了五
十年恆定的工作壽命。
■特種合金與其它合金材料相比增加了抗拉強度。隨著時間的推移，水泥的硬度
逐年增強，對其內部附著物的拉力逐漸增大，用其它合金作導體線芯就會越拉越
細，電阻值增加、功率下降，採暖效果逐年下降。
■特種合金熱延伸係數小，而其它合金的熱延伸係數較大。發熱電纜產品在通電
運行時導體線芯溫度最高可達 80℃。如果絕緣層採用的是熱固體型材料，導體
的線芯就有可能穿透絕緣層的薄軟點而直接與水泥層短路。而特種合金線芯膨脹
係數較小，對伸長的線芯完全可以被有彈性的矽橡膠全部吸收掉。
獨特的接頭工藝，讓後期維護更少
相對於其他國內/外產品採取的隱示接頭，安萊特獨立開發了顯示接頭工藝，全流程經過複雜的 8 道工藝，儘管耗時且成本較高，但它的優勢也顯而易見：冷
熱線接合更縝密，接頭更抗壓、機械性更好。既可以充分保護髮熱電纜的關鍵點，
又有利於施工，很好杜絕了因施工人員不能準確檢測到冷熱線接頭而誤將熱線穿
管（標準施工是絕對禁止熱線進入冷線管的）帶來的安全隱患。
套用領域
1.公共建築公共建築泛指辦公、旅遊、科教文衛和通訊等領域的建築、公共建築的面積
通常在城市中占到建築面積的 1/3。公共建築的一個特點，大都具有高大的空間，
在此空間內，人群活動區域即工作區僅有 1.8m 左右，占空間高度的比例較小。
採用傳統的對流供暖方式時，大部分熱量都消耗在非工作區了，致使供暖效果很
差，採暖效率很低。而地面輻射供暖則以良好的供暖效果和採暖效率，贏得世界
各國在公共建築中把它作為首選的節能供暖方式。實踐證明，在每天使用 8 小時
的辦公室和平時利用率較低的公共建築中，採用發熱電纜供暖，由於間歇供暖，
節能更為顯著。
2.民用建築
發熱電纜低溫輻射供暖不僅供暖效果好，採暖效率高，而它在工作時發出的
8-13μm 的遠紅外線使人體感到舒適、溫馨無比。再加上分戶裝設、方便、乾淨、
衛生、不用水、不怕凍、環保、可控，無需投資諸如管道、管溝、鍋爐房等特點，
已被越來越多的人們尤其是在獨門獨戶的別墅建築中大量採用。利用這種方式供
暖的建築不僅節能，還被人們稱為“舒適建築”和“健康建築”。
3. 道路融雪
住宅前道路有較大坡道時，當冬季下雪或結冰後，車輛上下坡將是困難而危
險的，如果我們在這一段坡道的車轍下面埋設發熱電纜，用來融雪和化冰，那么
這種困難和危險將有效化解。在我國的哈爾濱就在坡度達 4%的文昌立交橋的匝
道中布設了發熱電纜，並取得了良好的效果。在機場跑道上採用發熱電纜融雪技
術已經比較廣泛和成熟。
4. 管道保溫：用發熱電纜為輸油、輸水管道保溫，也是發熱電纜的獨到之
處。
5. 土壤加熱系統
在嚴寒的冬季要保證綠蔭球場的正常使用，用發熱電纜為其加熱從而確保草
皮常青，也是一個不錯的選擇。此外在溫室大棚採用發熱電纜加熱土壤效果也十
分良好，可有效提高地溫，促進植物根系生長和發育。
6.屋檐屋面化雪融冰
北方地區融雪時屋檐經常出現掛冰溜現象，有時長達一米多，重十幾公斤，
斷裂墜下十分危險，為此，在屋面和屋檐鋪裝發熱電纜融雪化冰系統，便可有效
防止冰雪帶來的危害。
7. 衛生間地面溫暖系統
在非採暖地區以及採暖地區非採暖季節，衛生間陰冷、潮濕，採暖顯得十分
重要。用發熱電纜地面溫暖系統為衛生間供暖，將會使你感到溫暖、清潔、衛生、
舒適、溫馨，更彰顯人性化。這也是廣大用戶率先在衛生間採用發熱電纜低溫輻
射供暖系統的原因。
設計標準
1.設計標準《採暖通風及空氣調節設計規範採暖部分》GB50019-2003
《新建集中供暖住宅分戶熱計量設計技術規程》DBJ-605-2000
《地面輻射供暖技術規程》JGJ12-2004/J365-2004
《中華人民共和國國家標準》GB/T 20841-2007/IEC 60800:1992
2.設計依據
A：房屋建築與結構資料；
B：室內設計溫度；
C：輸配電情況，供電電壓，負荷等級，能否增容等；
D：對於工業建築，還需提供工藝設計資料，生產工藝對室內氣溫度的需求，設備散熱狀況等。
3.設計步驟
4.電氣設計
A：設計依據
ANLT安萊特發熱電纜低溫輻射供暖系統的電氣設計符合以下規範：
《民用建築電氣設計規範》JGJ/T16-92
《供配電系統設計規範》GB50052-95
《低壓供電設計規範》GB50054-95
《高層民用建築設計防火規範》GB50045-95
《電氣裝置工程施工及驗收規範》GB50254-96/GB50259-96
《地面輻射供暖技術規程》JGJ142-2004/365-2004
《中華人民共和國國家標準》GB/T 20841-2007/IEC 60800:1992
B：設計說明
a 電氣設計應根據建築物的使用功能及建築部節能目標要求以及建築單位的特殊要求，把供暖的電氣迴路單獨設計，也可將照明、供暖迴路合在一起設計。
b 對於區域採暖負荷大而分散的建築物，採暖配電宜單獨設計配電系統；對於住在寫字樓、車庫、倉庫、會議室等獨立電量計量的房間，宜將採暖和照明迴路合在一起考慮。
c 以上兩種設計方式均應考慮配電設備前端設計負荷增容的問題。原前端設備能否滿足負荷增容的需求，若不能滿足須向供電部門申請前端增加配電容量引入建築物。
C：低壓配電設備的選型
配電電源一般採用AC220V/380V三相五線制配電系統。
配電箱採用牆掛式或立式結構，防護等級IP54.
配電箱內應留有適當的備用迴路。
