簡介
發展歷史

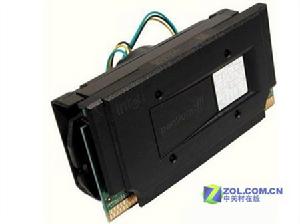

英特爾奔騰III 處理器出產在1999 年。一般常見的有0.8ghz，1.0ghz，1.3ghz三種主頻cpu型號，每種型號又分盒裝和散裝2種形式。奔騰III 處理器在P IV 處理器出現後被迅速淘汰，現在僅偶見於少數老舊家用機。主要技術特性
英特爾奔騰p III 處理器的增加了70 條指令——網際網路數據流單指令序列擴展（Internet Streaming SIMD extensions）——明顯增強了處理高級圖像、3D、音頻流、視頻和語音識別等套用所需的性能。該產品設計用於大幅提升網際網路體驗，讓用戶得以瀏覽逼真的網上博物館和商店，並下載高品質的視頻等。該處理器集成了 950 萬個電晶體，並採用了 0.25 微米技術。奔騰III至強處理器
英特爾奔騰III至強處理器出產在1999 年英特爾奔騰III 至強處理器在英特爾面向工作站和伺服器市場的產品基礎上進行了擴展，提供額外的性能以支持電子商務套用及高端商業計算。該處理器整合了英特爾 奔騰 III 處理器所擁有的 70 條 SIMD 指令，使得多媒體和視頻流套用的性能顯著增強。並且英特爾 奔騰 III 至強 處理器所擁有的先進的高速快取技術加速了信息從系統匯流排到處理器的傳輸，使性能獲得了大幅提升。該處理器設計用於多處理器配置的系統。
奔騰P3-S(圖拉丁)
主要技術特性
圖拉丁奔騰P3-S採用的是512K全速二級快取，核心電壓版本是1.45V讓我們回顧這樣一段歷史，可以讓我們更加清楚圖拉丁所處的位置：在奔騰III的家譜中一共經歷了3代核心，1999年第一代奔騰III採用了基於0.25微米生產工藝的Katmai核心，與過去的奔騰2相比最大的不同就是支持新的SSE多媒體指令集。這款最早的Pentium III處理器採用了512KB二級外部半速快取。2000年初由於引入了0.18微米生產工藝，使得處理器構架發生了巨大轉變，原本在外部的二級快取現在可以非常方便的集成到核心中去而且是全速的二級快取（即8路聯合機制，運行時速度與處理器主頻相同），於是誕生了第二代奔騰III，銅礦(Coppermine)奔騰III，採用100MHz及133MHz兩種不同版本的前端匯流排頻率，分別用“E”及“EB”來表示，雖然二級快取容量從512K降低到了256K，但是更高的二級快取工作頻率彌補了二級快取容量減少帶來的性能損失。那么在銅礦奔騰的終結者是誰呢？就是我們前面所提到的“圖拉丁”核心的處理器。
發展歷程
關於“圖拉丁”誕生的故事，一道美麗的彩虹，但卻轉瞬即逝：圖拉丁是由奔騰III向奔騰4過渡的產品和銅礦的替代品，它的誕生很富戲劇性。大家都知道歷史上第一塊突破1Ghz的桌面處理器是由AMD推出的，這件事情令一項高傲的英特爾很沒面子。再加上AMD Athlon處理器在市場上取得的成功讓英特爾始料不及。於是AMD和英特爾展開了一場速度競爭的比賽。
但在這個時候英特爾遇到了大麻煩，銅礦核心的奔騰III在跨越1GHz的關鍵位子上出現了問題，而AMD的處理器卻可以在不改變架構的前提下繼續提速。英特爾不甘心就此敗給AMD，於是硬著頭皮推出了1.13GHz的銅礦奔騰III，本想藉此挽回自己的形象，但是這款CPU在上市後，經過評測機構的測試發現1.13GHz的銅礦奔騰III嚴重不穩定存在巨大缺陷，結果在發售不到一個月後便召回了所有的1.13GHz銅礦奔騰III，因此人們都稱1.13GHz的銅礦奔騰III為“礦渣”。很長時間裡，Intel對於1.13Ghz決口不提。
在這樣的環境下，英特爾信匆匆的推出了第一代採用威拉姆特核心（423針插口，以前的奔騰III都是370針插口）的奔騰4，與此同時圖拉丁核心的奔騰III-S（370根針）也面世了。令人難以想像的事情發生了，由於圖拉丁採用了更加先進的0.13微米工藝，512k的二級全速快取。在性能和執行效率上遠遠超過採用較老的0.18微米工藝和256K外部二級快取的威拉姆特奔騰4。也就是說，奔騰III-S比奔騰4還要強！這是英特爾最不願意看到的事情，苦心培育的奔騰4市場居然受到了來自奔騰3的威脅。再加上英特爾以前說過：“socket370是要逐步淘汰的構架”，因此如果英特爾這個時候推出的socket370圖拉丁比423根針的威拉姆特奔騰4還強，豈不是出爾反爾嗎？沒辦法，只能忍痛割愛，於是令人敬畏的圖拉丁奔騰III-S轉向了伺服器領域和筆記本領域，幾乎沒有在零售市場上出現。但是英特爾不會白白丟棄這一有著優秀血統的核心，於是將圖拉丁奔騰III-S的閹割版本——圖拉丁賽揚（就是我們說的賽揚3代）推向了市場，成為英特爾低端市場的殺手鐧，大獲全勝，擊敗了低端市場的佼佼者AMD的毒龍，毒龍隨即退出了市場，AMD轉而用低端的AthlonXP 1700+和1800+作為反擊。
