坦克簡介
奇伏坦坦克類型：主戰坦克
型號：奇伏坦(chieftain)
50年代初，曾提出過多種用新型主戰坦克替換遜邱倫(centurion)和征服者(conqueror)坦克的建議，但沒有一種坦克能進入設計階段。曾經設計遜邱倫MK7型坦克的里蘭德(Leyland)公司在1956年製造了3輛稱為FV4202的坦克樣車。該樣車與早期遜邱倫坦克有些相似，但由於僅有5對負重輪，採用無防盾新型炮塔，駕駛椅後傾，因而車體高度較矮。後兩個特點為爾後奇伏坦坦克(FV4201)所採用。
1958年英國陸軍提出設計奇伏坦主戰坦克的任務書。1959年初製成第一個1：1的木模型，年底製成第一輛樣車，於1961年第一次公開展出。
1961年7月至1962年4月又製成6輛樣車交部隊試驗。1963年5月奇伏坦坦克設計定型並投產，1965年開始裝備英國陸軍。為了生產奇伏坦坦克，英國在利茲皇家兵工廠和維克斯(Vickers)廠各建了一條生產線。兩條生產線總共為英國陸軍生產了860輛奇伏坦主戰坦克，於70年代初完成生產任務。1971年伊朗訂購了707輛奇伏坦MK3/3P和MK5/3P主戰坦克及一些裝甲搶救車和架橋車，這些訂貨已於1978年年底前全部交貨。
伊朗從英國得到187輛稱為FV4030/1型的改進型奇伏坦坦克，這些坦克比奇伏坦MK5/3P能載更多的燃料，改進了防地雷性能、加裝了減振器、採用自動變速箱有限公司(Self-ChangingGears Ltd)的TN12型自動傳動裝置。
阿曼從英國訂購了15輛奇伏坦MK15型坦克，稱為Qayis Al Ardh坦克，裝有維克斯儀器(Vickers Instruments)公司的L20瞄準鏡。該鏡與費朗蒂(Ferranti)公司的520雷射測距儀合為一體。
結構特點

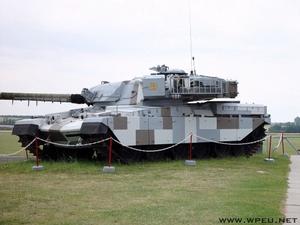

奇伏坦坦克該坦克車體用鑄鋼件和軋制鋼板焊接而成，駕駛艙在前部，戰鬥艙在中部，動力艙在後部。駕駛員有一後傾的駕駛椅和先升起再向右轉動開啟的單扇艙蓋，艙蓋後有1個36號MK1廣角潛望鏡，在夜間使用時可換成紅外潛望鏡或皮爾金頓有限公司(Pilkington P.E.Limited)的巴傑爾(Bager)被動式夜間潛望鏡。炮塔用鑄鋼件和軋制鋼板焊接製成，內有3名乘員，裝填手在左邊，車長和炮長在右邊。車長有1個能手動鏇轉360°的指揮塔，塔上有1個向後打開的單扇艙蓋，裝填手有1個前後對開的雙扇艙蓋和1個可以鏇轉的摺疊式30號MK1潛望鏡。炮塔左邊裝有1個紅外/白光探照燈，由馬可尼指揮與控制系統(Marconi Command and Control Systems)公司設計，紅外光照射距離為1000m，白光照射距離為1500m。但現在的英國奇伏坦坦克已取消了這種探照燈而改裝巴爾和斯特勞德(Barr and Stroud)公司的熱像觀察與射擊瞄準鏡(TOGS)。在一部分奇伏坦坦克車體前面還裝有推土鏟。
二、武器系統
1.主要武器
該坦克的主要武器是1門L11A5式120mm線膛坦克炮，採用垂直滑動炮閂，炮管上裝有抽氣裝置和熱護套，炮口上裝有校正裝置。火炮藉助炮耳軸彈性地裝在炮塔耳軸孔內，這種安裝方式可
減少由於射擊撞擊而使坦克損壞的可能性。該炮射擊時後坐力達到686.7kN，射速較高，第一分鐘可發射8～10發彈，以後射速為6發/min。
奇伏坦坦克使用的彈藥為減輕裝填手勞動強度，採用了分裝式炮彈和可燃藥筒，彈丸儲存在駕駛員旁邊、火炮下面和炮塔內，裝藥儲存在炮塔座圈以下的密閉彈藥箱內。L11A5式火炮可以發射皇家兵工廠製造的各種120mm線膛坦克炮彈，例如L15A4式曳光脫殼穿甲彈、L20A1式曳光脫殼教練彈、L31式碎甲彈、L32A5式碎甲/教練彈、L34式白磷發煙彈和L23A1式曳光尾翼穩定脫殼穿甲彈，後者初速為＞1500m/s，直射距離約1700m。
3.火控系統
車長指揮塔四周有9個40號MK2潛望鏡和1個37號MK4潛望瞄準鏡。炮長有1個放大倍率為1×和8×的59號潛望式瞄準鏡或1個巴爾和斯特勞德公司的坦克雷射瞄準裝置，還有1個70號望遠式瞄準鏡。車長和炮長的夜間瞄準鏡型號分別為L1A1和L3A1，他們的晝用瞄準鏡都能用1個放大倍率為3×的紅外瞄準鏡代替。
最初的奇付坦坦克裝有1挺12.7mm試射機槍。到70年代初，奇伏坦坦克裝上了巴爾和斯特勞德公司研製的坦克雷射瞄準裝置，型號分別為1973～1974年生產的1號MK1、1974～1976年的1號MK2、1976～1978年的3號MK1、1979年的4號MK1。該裝置包括雷射傳輸模件及光學系統、接收系統和光學瞄準系統。藉助精密的平行聯動裝置和通過與炮塔的同心安裝使瞄準裝置的高低向瞄準線和水平向瞄準線與火炮軸線能同步運動，最後的炮膛軸線瞄準是用雷射瞄準裝置上安裝的控制器完成的。雷射測距儀可以由炮長操作操作，也可以由車長遙控操作，測得的距離數字可以顯示在炮長左目鏡上，也可以顯示給車長。當有煙塵時，通過選擇首末脈衝距離邏輯能有效地減少目標距離的不準確性。該測距儀的測距距離範圍為500～10000m，其中90%的測距精度為±10m。
除奇伏坦MK1坦克外，英國其他型號的奇伏坦坦克均裝有馬可尼指揮與控制系統有限公司研製的改進型火控系統(IFCS)，對3000m固定目標和2000m活動目標有較高的首發命中率。
改進型火控系統由4個子系統以及火炮控制設備組成。4個子系統是(1)數據控制子系統，包括馬可尼12-12p型數字式計算機、車長控制與監視裝置和射擊手柄；(2)瞄準子系統，包括坦克雷射瞄準鏡和瞄準電子設備；(3)感測器子系統，包括安裝在坦克上的風速、風向、氣溫、氣壓、火炮耳軸傾斜、瞄準鏡角度、將藥溫度、炮膛磨損、目標運動角速度等感測器；(4)電子處理設備子系統。為了與該火控系統相配套，也改進了火炮控制設備，型號有FV/GCE No10(10號炮控設備)和FV/GCE No11 (11號炮控設備)。現已拆除了氣象感測器。
該火控系統在伊朗試驗期間，曾在53s內對950密位弧形區域內1600～2000m距離上的3個目標發射了9發炮彈全部命中，其中，2個目標是1m×2m的炮塔，1個是1.6m×2m的炮塔，向每個目標各發射3發。
1983年，英國國防部與皮爾金頓公司簽訂了400萬英鎊的契約，為奇伏坦坦克提供1000套投射器十字線圖像裝置(PRI)，將其組裝在火控系統內，在車長瞄準鏡與主要武器之間提供一光學
鏈，車長可以用晝間或夜間瞄準鏡瞄準目標，並能把從改進型火控系統得到的瞄準標記疊加到車長的觀察裝置中。
為奇伏坦和挑戰者坦克訂購的第二級熱像通用模件於1983年12月開始交貨，蘭克·泰勒·霍布森(Rank Taylor Hobson)公司提供紅外掃瞄模件，馬可尼航空電子工程(Marconi avionics)公
司供應電子處理設備。這些部件都將用於奇伏坦和挑戰者坦克的熱 像觀察與射擊瞄準鏡(TCGS)。
迄今至少有324輛奇伏坦坦克裝了巴爾和斯特勞德公司的熱像觀察與射擊瞄準鏡。

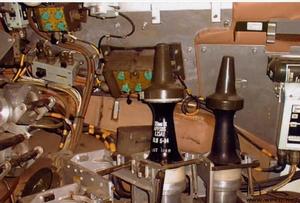

奇伏坦坦克內部該坦克在火炮左邊並列安裝1挺7.62mm L8A1式機槍。在車長指揮塔上裝有1挺可在車內瞄準射擊的L37A1式7.62mm高射機槍。在火炮上方可以安裝1挺L21A1式12.7mm試射機槍，原試射機槍有效射擊距離為1800m，改進後的試射機槍有效射擊距離提高到2500m。現在英國奇伏坦坦克已取消試射機槍，改用坦克雷射瞄準鏡中的雷射測距儀測距。
三、推進系統
1.發動機
該坦克裝有里蘭德(Leyland)公司的L60型2衝程直列6缸對置活塞水冷多種燃料發動機。奇伏坦MK1的發動機，功率僅為430kW(585馬力)，MK2的發動機功率為480kW(650馬力)，都比當初要求
的551kW(750馬力)低。隨著L60發動機的不斷改進，奇伏坦MK5的發動機功率提高到529kW(720馬力)，此款坦克從1979年起在駐聯邦德國部隊中服役。
2.傳動裝置
與L60發動機匹配使用的是TN12傳動裝置，該裝置由離心式離合器、行星式變速機構、梅利特-威爾遜(Merritt-Wilson)公司差速轉向系統和電液式變速操縱裝置組成。 變速機構有6個前進檔和2個倒檔。轉向系統在每個檔位都有1個規定轉向半徑，掛空檔時，可得到轉向半徑為零的原位轉向。 根據駕駛員仰臥駕駛的需要，未採用手控變速桿操縱裝置，而是採用腳踏板操縱電開關、促動液壓閥控制液體流向，推動行是排制動器實現換檔。所有排檔都是電液操縱。另外，前進2檔和倒1檔可在緊急情況下實現手動機械操縱。
3.行動裝置
該坦克沿用遜邱倫坦克的平衡式螺鏇彈簧懸掛裝置，車體每側有6個負重輪、3個托帶輪、1個前置誘導輪和1個後置主動輪。每2個負重輪組裝在1個懸掛支架上，支架上還裝有平衡肘、螺鏇間簧及殼體和聯動曲柄等，前懸掛支架上裝有液壓減振器，整個支架用螺栓固定在車體側裝甲上。該懸掛裝置的特點是，當一個負重輪承受地面衝擊負荷時，部分負荷能傳遞到同一支架上的
另一個負重輪上，使兩個負重輪的負荷保持平衡，達到吸收地面衝擊負荷的目的。當兩個負重輪同時向上運動時，通過給合在螺鏇彈簧總成中的減振彈簧限制負重輪向上的最大行程；當一個負
重輪向上運動中，則由像膠限制器防止其發生剛性撞擊。該懸掛裝置安裝在車體外部，不占車內空間，而且易於接近維修並有助於提高車體側面的防護性。 該坦克採用乾銷式錳鋼鑄造履帶板，板上裝有可更換的橡膠襯墊。每條履帶有96塊履帶板，兩條新履帶共重4719kg。履帶的上支部分被裙板遮蓋著，維修行動部分時，可將裙板拆除。
四、防護系統
1.裝甲
英國比較重視坦克的裝甲防護性能，所以車體和炮塔都採用較厚的裝甲。奇伏坦坦克的車體裝甲厚度一般為80～90mm，裝甲最厚的部位是炮塔正面，達150mm。為了提高防脫殼穿甲彈的性
能，車體和炮塔正面裝甲與水平面之間的夾角較小，例如炮塔正面水平傾角約為30°。該坦克將要安裝斯蒂爾布魯(Stillbrew)裝甲。
2.三防裝置
車體和炮塔的所有艙蓋和縫隙均有密封裝置，在炮塔尾艙里安裝了三防進氣濾清裝置，可為乘員提供核生化集體防護。
3.紅外探測器
在炮塔頂上裝有3個矽光電元件的紅外探測器，可探測360°範圍的任何紅外光源，均可測出光源方位，並確定在62°的弧形區內。
4.滅火裝置
該坦克內共裝有5個便攜帶滅火瓶，防火自動探測系統能通過報警喇叭和車內閃光指示器報警，並在乘員頭盔式耳機中產生報警音響，但乘員艙內須由人工操作滅火器滅火。
性能數據
型號 奇伏坦MK3 奇伏坦MK5乘員 4人4人
戰鬥全重 54100kg55000kg
淨重 51460kg53500kg
單位功率 9.92kW/t 10kW/t
單位壓力 82.4kPa88.3kPa
車長
炮向前 10.790m 10.795m
炮向後 9.865m9.870m
車體長7.520m7.518m
車寬
帶裙板 3.504m3.504m
不帶裙板 3.327m3.327m
車高
全高 2.895m2.895m
至炮塔頂 2.550m2.550m
車底距地高0.508m0.508m
履頻寬610mm 610mm
履帶中心距 2.718m2.718m
履帶著地長 4,800m4,800m
公路最大速度 48km/h48km/h
燃料儲備 950L 950L
公路最大行程400～500km 400～500km
土路最大行程 200～300km 200～300km
涉水深(無準備) 1.066m 1.066m
潛水深4.6m 4.6m
爬坡度60%60%
攀垂直牆高0.914m0.914m
越壕寬 3.149m3.149m
發動機
生產公司 里蘭德里蘭德
型號 L604號 MK6A L608號MK8A
類型 2衝程壓燃式對置活2衝程壓燃式對置活
塞多種燃料發動機 塞多種燃料發動機
功率/轉速529kW/2100r/min 529kW/2100r/min
傳動裝置
生產公司 大衛·布朗 大衛·布朗
型號 TN12TN12
類型 機械式 機械式
前進檔/倒檔數 6/2 6/2
轉向裝置類型 三關差速式機械雙流 三差速式機械雙流
懸掛裝置類型 平衡式螺鏇彈簧 平衡式螺鏇彈簧
主要武器口徑/型號/類型 120mm/L11A5/線膛120mm/L11A5/線膛
並列武器口徑/型號/數量7.62mm/L8A1/1挺 7.62mm/L8A1/1挺
防空武器口徑/型號/數量7.62mm/L37A1/1挺7.62mm/L37A1/1挺
煙幕彈發射器總數量2×6具2×6具
熱煙幕無無
彈藥基數
120mm炮彈 53發 64發
7.62mm機槍彈 6000發6000發
12.7mm機槍彈 600發 300發
炮塔驅動方式 電動/手動電動/手動
炮塔鏇轉範圍 360° 360°
車長超越控制 有 有
火炮俯仰範圍 -10°～＋20°-10°～＋20°
炮塔最大迴轉速度 360°/16s360°/16s
火炮穩定器
水平向 有 有
高低向 有 有
火控系統類型 改進型火控系統(IFCS)改進型火控系統(IFCS)
裝甲結構類型/厚度/水平傾角/材料
車體向上 均質/120mm/30°/鋼板均質/120mm/30°/鋼板
三防裝置 有 有
滅火抑爆系統 人工滅火人工滅火
光電報警或對抗設備有 有
發電機電壓/功率 28.5V/4.5kW28.5V/4.5kW
蓄電池數量/電壓/容量 4個/12V/200Ah 4個/12V/200Ah
型號演變
奇伏坦MK1型主戰坦克------------------------奇伏坦MK1/2型主戰坦克(1965～1966年) ----奇伏坦MK1/3型主戰坦克
-----奇伏坦MK1/4型主戰坦克
奇伏坦MK2型主戰坦克
(1967)年
奇伏坦MK3型主戰坦克------------------------奇伏坦MK3/G型主戰坦克
(1969年)----奇伏坦MK3/2型主戰坦克
----奇伏坦MK3/S型主戰坦克
----奇伏坦MK3/3型主戰坦克
----奇伏坦MK3/3P型主戰坦克
奇伏坦MK4型主戰坦克
奇伏坦MK5型主戰坦克----------------------奇伏坦MK5/2型主戰坦克
(1969年)----奇伏坦MK5/3P型主戰坦克
奇伏坦MK6型主戰坦克
奇伏坦MK7型主戰坦克
奇伏坦MK8型主戰坦克
奇伏坦MK9型主戰坦克
奇伏坦MK10型主戰坦克
奇伏坦MK11型主戰坦克
奇伏坦MK12型主戰坦克
奇伏坦坦克改進型及變型車
---- 裝斯蒂爾布魯裝甲的奇伏坦主戰坦克
---- 裝液壓支住懸掛裝置的奇伏坦主戰坦克
---- 裝挑戰者坦克武器的奇伏坦主戰坦克
---- 奇伏坦900型主戰坦克
---- 奇伏坦皇家工程兵突擊車
奇伏坦主戰坦克 ------------- 裝甲搶救修理車(ARRV)
---- 奇伏坦裝甲搶救車(FV4204)
---- 奇伏坦MK6裝甲架橋車
---- 奇伏坦裝甲架橋車(FV4205)
---- 奇伏坦155mm自行火炮
