基本介紹

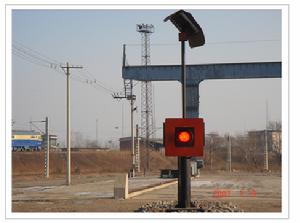

太陽能車擋表示器是一種鐵路信號表示設備。由於高新技術的發展，鐵路信號設備發生了較大變化，如LED鐵路信號機已經得到了較為廣泛的套用，
太陽能車擋表示器我國鐵路線路終端車擋表示器，五十多年以來，一直是多家共管的管理模式，即工務部門負責車擋；電務部門負責信號；水電部門負責電源；車站負責燈炮。雖然分工明確，但是各不盡責，實際處於無人管理狀態。我們隨機抽樣調查了吉林北、吉林、哈達灣、吉林工務段、吉林機務段等六部門的車擋表示器20個，完好率只占10%。80%存在著各種不同的問題（其中無標誌占50%），嚴重地危及著行車安全。所以，完善和採用新型的標準化車擋表示器是十分必要的。
太陽能車擋表示器以太陽能作為發光能源，採用LED燈芯，充分發揮其高光強度的特點，同時利用光控自動啟閉夜間信號顯示，實現自動控制，以滿足運營要求。
設備特點
（1）永恆的能源，無枯竭危險。太陽能是取之不盡，用之不完的能源。
（2）無任何污染，最佳環保產品。沒有傳動部件，不產生噪聲；沒有空氣污染，不排放廢水；沒有燃燒過程，不需要燃料。
（3）能源質量高，運行可靠性、穩定性好。
（4）系統使用壽命長。系統中關鍵部件太陽能電池壽命可達20年以上；LED信號燈可使用10萬小時以上，相當20多年。
（5）維修保養簡單，維護費用低。
（6）系統為獨立供電，不需要電纜，電源線。系統套用方便，隨裝隨用，便於管理，具有很好的實用性。
（7）智慧型充放電控制器，採用高品質元器件製造，工作穩定可靠，具有防反接、防反充、防過放、防過充、過載及短路自動保護功能。通過光控實現了對LED信號燈的自動啟閉。
（8）LED燈芯採用Φ5mm超高亮廢發光二極體，具有發光亮度高、聚光穩定、節省能源、可靠性高、無衝擊電流、免維護等特點。
（9）我國鐵路線路終端運營條件複雜，系統的運用，從源頭上杜絕了因車擋信號故障而發生的事故隱患。

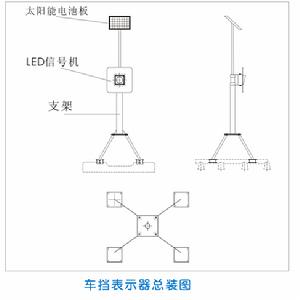

車擋表示其器總裝器結構組成
1、太陽能電池板
太陽能電池易破碎，易被腐蝕，若直接暴露在空氣中，光電轉化效率會因為潮濕、灰塵、酸雨等影響而下降，甚至損壞失效。因此，太陽能電池必須經過膠封、層壓等方式封裝成平板式構造再投入使用。層壓封裝方法是在太陽能電池片的正面和背面各用一層透明、耐老化、黏結性好的熱融性EVA膠膜包封。採用透過率高、耐衝擊的低鐵鋼化玻璃做上蓋板，用耐濕抗酸的聚氟乙烯複合薄膜或玻璃等其它材料做背板，通過真空層壓工藝使EVA膠膜將電池片正面蓋板和背面板黏合為一個整體，從而構成一個實用的太陽能電池發電器件。
太陽能電池板外型尺寸為400mm×350mm×25mm（長×寬×厚）。
（1）單品矽組件，採用9串4列共36片串聯，額定電壓12V。
（2）EVA膠膜是乙烯和醋酸乙烯脂的共聚物。提高了透明性、柔韌性、耐衝擊性、並改善了熱密封性。
（3）玻璃是低鐵鋼化玻璃。特點是透過率高，抗衝擊力強和使用壽命長，一般厚度為3.2mm，其透光率達90%以上。
———蓋板玻璃
———EVA
———太陽電池
———EVA
———背板玻璃
2、蓄電池
蓄能裝置採用免維護鉛酸蓄電池，其在30%淺放電情況下，循環充放電次數應在1000以上。蓄電池置於具有防曬、散熱好的控制箱內，其容量為17A·h，並且與太陽能電池板功率、負載功率及使用條件相匹配。
3、控制器
控制器是光伏發電系統中最基本的控制電路，是採用集成運放構成的充放電控制電路。由集成運放構成的電壓比較器作為控制電路被廣泛套用。因為這種系統完全是由硬體組成的控制系統，可以通過調節電位器來設定控制狀態，具有簡單可靠、維護方便、成本低、電路本身功耗低的特點，是一種匹配性很好的電路。在同LED結合時，通過光控，完全實現了自動亮燈或滅燈。
4、LED信號機
信號機顯示裝置主要由顯示器、燈箱、遮檐、支架、緊固件等組成。
顯示器主要由LED發光體、防護罩及紅色方牌等組成。防護罩具有防水機箱功能，外形尺寸為：300mm×300mm×400mm（長×寬×高）。
3·3·5 報警器
報警器主要由感測器、電纜、揚聲器等組成。
3·3·6 支架
支架分為兩種；即：鋼支架和水泥基礎支架。
（1）鋼支架
鋼支架主要由支架、固定底板、支座、緊固螺栓等組成。通過固定底板緊固在鋼軌上。
（2）水泥基礎支架
水泥基礎為高400mm，上部為150mm×150mm，下部為200mm×200mm的梯形水泥基礎，以緊固螺栓與鋼支架相固定。
性能指標
（1）LED信號機
a. 工作電壓：DC12V；
b. 發光體：超高亮度LED；
c. 燈芯直徑：125mm；
d. 可視距離：>500m；
e. 發光顏色：紅色；
f. 壽命：10萬小時。
（2）太陽能電池板
a. 峰值功率：15Wp；
b. 重量：2.2kg；
c. 壽命：20年。
（3）太陽能免維護蓄電池
a. 規格：鉛酸；
b. 電壓：DC12V；
c. 容量：17AH。
（4）智慧型充放電控制器
a. 工作方式：光控啟閉；
b. 工作溫度：- 30℃ ~ + 70℃；
c. 工作濕度：10% ~90%；
d. 輸入信號：DC12V；
e. 輸出一路：接3W信號燈；
f. 閃爍頻率：90次/分（±5次）；
g. 輸出二路：接報警揚聲器DC12V；
h. 防反接、防反充、防過放、防過充、過載及短路自動保護。
