天然氣球閥

天然氣球閥是球閥配上氣動執行器。氣動執行器的執行速度相對較快，最快的開關速度0.05秒/次，所以通常也叫氣動快速切斷球閥。氣動球閥通常配置各種附屬檔案，比如電磁閥、氣源處理三聯件、限位開關、定位器、控制箱等，以實現就地控制和遠距離集中控制，在控制室里就可以控制閥門的開關，不需要跑到現場或者高空和危險地帶來手動控制，在很大程度上節約了人力資源以及時間和安全性。

基本信息

• 中文名：天然氣球閥

• 定義：球閥配上氣動執行器
• 開關速度：0.05秒/次
• 別名：氣動快速切斷球閥
• 功效：節約人力資源及時間和安全性

製造規範

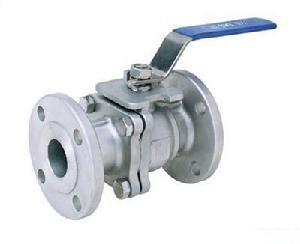

天然氣球閥

基本設計標準：GB12237，JB/T7745，API 6D，BS5351，ASME B16.34。
法蘭標準：ANSI B16.5、MSS-SP44、JB/T79-94、GB9112-9113-88、HG20592-20596。
焊接端標準：ANSI B16.25、GB12224-89或用戶要求。
結構長度標準：GB12221，GB12237，JB/T7745，ASME B16.10，BS5351。
試壓標準：API598，API 6D，JB/T13927。
適用介質：水、蒸汽、液化石油氣、天然氣及腐蝕性介質等等。
材料的壓力-溫度等級按GB9131或ANSI B16.5a。
驅動方式：手動、氣動、電動、蝸輪驅動等。

材料

零件名稱	普通碳素鋼系列	不鏽鋼系列	低溫鋼系列	抗硫系列
GB標準	NACE標準
閥體、左體	WCB	CF8，CF8M，CF3，CF3M	LCB,LCC	WCB	CF8M
球 體	F6a WCB+HC r	CF8，CF8M，CF3，CF3M	LCB,LCC	WCB+HCrF6a	CF8M
閥 座	PTFE；燒結碳纖維；金屬+橡膠組件；金屬堆焊硬質合金
閥 桿	F6a	304.31 6	F6a	31 8	316
閥座支承圈	A105 Zn	304.31 6	A105 Zn	A105 Zn	316
閥桿填料	PTFE；碳纖維，柔性石墨
閥桿軸承、 止推軸承	金屬襯PTFE；燒結碳纖維
填料壓環	F6a	304.31 6	F6a	F6a	316
彈 簧	3Yc-7
雙頭螺柱	A193-B7	A1 93-B8、B8M	A320-L7	A193-B7	A193-B7
螺 母	A1 94-2H	A194-8	A194-4	A194-2H	A194-2H
壓 蓋	WCBA105

原理特點

天然氣球閥

天然氣管道上基本使用固定軸式的球閥。目前，固定軸式球閥通常有兩種閥座設計：一種是下游閥座自泄放式設計；另一種為雙活塞效應的設計。這兩種都具有雙截斷密封作用。
當具有下游自泄放功能的閥門處於關閉狀態時，管線壓力作用在上游閥座環的外表面，使閥座環緊靠在球體上。如果介質從上游閥座泄漏到閥腔中，當閥腔內的壓力超出下游管線壓力時，下游閥座將脫離球體使閥腔的壓力向閥門下游泄放。
具有雙活塞效應設計的管道球閥在正常情況下，壓力作用於閥座密封圈末端的外側，這種力迫使閥座密封圈向閥體靠近擠壓，從而在閥座密封圈和閥體之間形成密封。
如果閥座發生泄漏，壓力將直接進入閥體內部，該壓力作用於閥座密封圈上游密封面的內側，並緊緊擠壓閥座密封圈上部。同時，這種力將迫使閥座密封圈向閥體靠近擠壓，從而在閥座密封圈和閥體之間形成有效的密封。
