多齒分度台

齒分度台作為工具機分度夾具廣泛套用於機械加工行業。多齒分度台除可以與組合夾具元件配合使用外，還可單獨使用於鑽、銑、刨、鏜、磨等通用工具機上，尤其是進行精度

多齒分度台

正文

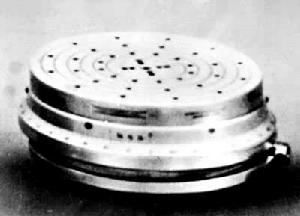

由兩個具有相同外徑、齒形、齒距的端面齒盤組成的精密角度測量工具(見長度測量工具)。圖為多齒分度台的外形。測量時上齒盤抬起，並按被測角度的基本值轉動一個角度，然後下降與下齒盤重新嚙合,以所轉過的角度與被測角度比較,即可測得被測角度的誤差。多齒分度台常與自準直儀組合，用於檢定多面稜體、角度量塊、光學迴轉工作檯等，或與測微儀(見比較儀)等組合，用於測量高精度齒輪的周節誤差、分度板的分度誤差等；還可用於加工中的精密分度等。端面齒盤的齒數常見的有 360、720和1440等3種。多齒分度台測量角度的精確度很高，在360°內可達 0.1″。精確度高的主要原因是：①上下齒盤的齒形是先用高精度專用磨床磨出，然後對研，因此可獲得極準確的齒距；②上、下兩齒盤嚙合時全部端面齒起誤差平均效應作用，因而得到的分度精度超過單個齒距的精度。
