多面正投影圖

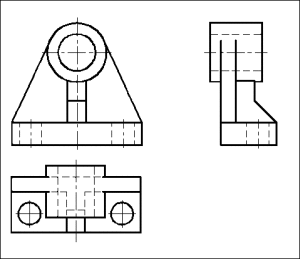

用正投影法，從物體的正面、頂面和側面分別向3個互相垂直的投影面上進行投影，然後按照一定規則展開得到的投影圖，稱為多面正投影圖。

基本信息

• 中文名：多面正投影圖
• 英文名：Polyhedral orthographic drawing

• 方法：正投影法
• 作用：解決空間幾何問題

定義

多面正投影圖是用多個投影圖來表達各個表面的投影圖,這種圖的特點是度量性好,可反映真實圖形、作圖簡便,適用於表達設計施工思想的技術檔案,它是工程設計的主要表達方式.其缺點是直觀性不強,需要掌握一定的投影知識才能看懂。

舉例

物體的底面均平行於水平投影面H，則物體底面在H面上的正投影反應實形。

物體的單面投影

而與H面垂直的稜線和棱面，在H面上的正投影都有積聚性，反應不出它們的高度關係。可見，僅憑一個正投影，尚不能確切、完整地表達出一個物體的形狀。因此，在用正投影表達物體的形狀和解決空間幾何問題時，通常需要兩個或兩個以上的投影。

作用

表達物體形狀；解決空間幾何問題。在工程製圖中常把物體在某個投影面上的正投影稱為視圖，相應的投射方向稱為視向，分別有正視、俯視、側視。正面投影、水平投影、側面投影分別稱為正視圖、俯視圖、側視圖；在建築工程製圖中則分別稱為正立面圖（簡稱正面圖）、平面圖、左側立面圖（簡稱側面圖）。物體的三面投影圖總稱為三視圖或三面圖。
