多迴路調節器
正文
用微處理機實現多迴路調節功能的數字調節器。多迴路調節器主要用在單元生產過程中，能完成單元過程的全部或大部調節要求。單元過程的類型很多，因而多迴路調節器的設計有很大的針對性。各種多迴路調節器在規模、功能和結構上有很大差異。多迴路調節器在高爐、工業爐窯、化工聚合裝置、乙烯裂解等單元性過程裝置上已得到廣泛的套用。一般用它可實現 8～16個調節迴路和200～1500條指令的順序控制和批量控制。多迴路調節器按結構分為儀表型和計算機型兩類。

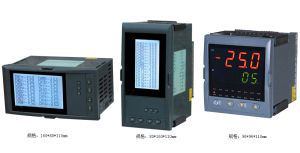

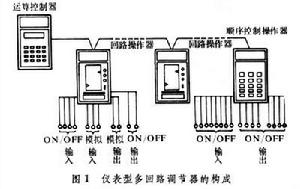

儀表型多迴路調節器 它的特點是外觀很象模擬調節器，操作也沿用模擬調節器的方式。儀表型多迴路調節器由運算控制器、迴路操作器和順序控制操作器三種基本單元組成(圖1)。運算控制器是實現連續控制功能和順序控制功能的核心部件，內部設有微處理機和與迴路操作器、順序控制操作器相連線的串列數據匯流排接口，在前面板上設有數字顯示器和各種按鍵，用來顯示和設定各迴路的調節參數和運算參數，還可附加與上一級計算機通信的接口。迴路操作器是迴路的顯示操作裝置和迴路與過程間的輸入輸出接口，在前面板上有過程變數指示器、設定值指示器、設定值操作器、輸出指示器、輸出操作器和控制模式切換器。順序控制操作器是監視、操作順序控制過程的人機接口和順序控制的輸入輸出接口，內部也設有微處理機，用來實現監視、操作功能。前面板上有顯示器和各種按鍵，用來對啟動或停止指令、順序狀態顯示、顯示器等編程。圖2為其各部分的功能分配圖。

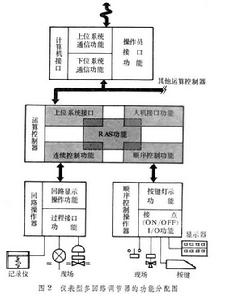

多迴路調節器
多迴路調節器多迴路調節器的主要功能由標準軟體模組提供。這些軟體模組存放在唯讀存儲器(ROM)中。不同的用戶在構成自己的控制方案時先從標準軟體模組中選出需要的模組作為功能塊；然後指明功能塊間的連線關係和功能塊與過程輸入輸出間的連線關係。用戶指定的信息被存儲在隨機存取存儲器(RAM)中。這一過程稱為控制方案組態，一旦構成組態便形成某一特定用戶的套用系統。其優點是改變控制方案時無需變更調節器的硬體。
