多繞組變壓器
正文

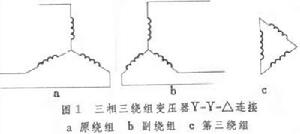

鐵心上繞有一個原繞組和幾個副繞組的變壓器。各個副繞組的匝數不同,則其端電壓也不同,因此多繞組變壓器可以向幾個不同電壓的用電設備供電。在電力系統中最常用的是三繞組變壓器。用一台三繞組變壓器連線3種不同電壓的輸電系統比用兩台普通變壓器經濟、 占地少、維護管理也較方便。三相三繞組變壓器通常採用Y-Y-△接法(圖1), 即原、副繞組均為Y接法,第三繞組接成△。△接法本身是一個閉合迴路,許可通過同相位的三次諧波電流,從而使Y接原、副繞組中不出現三次諧波電壓。 這樣它可以為原、副邊都提供一個中性點。在遠距離輸電系統中,第三繞組也可以接同步調相機以提高線路的功率因數。![多繞組變壓器](/img/9/69c/nBnauM3X2IzM0YDM1kzMxgDM5ETMwADMwADMwADMwADMxAzLzEzL2IzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
![多繞組變壓器](/img/c/9d9/nBnauM3X4EzM0cDM1kzMxgDM5ETMwADMwADMwADMwADMxAzLzEzL4EzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
n12=N1/N2=E1/E2≈U1/U2
n13=N1/N3=E1/E3≈U1/U3
n23=N2/N3=E2/E3≈U2/U3
三繞組變壓器的容量以 3個繞組中容量最大的那個繞組的容量表示。在電子設備中,也常採用多繞組變壓器,如電源變壓器(圖3)。1和1┡為兩個相同的原邊繞組。它們可以串聯或並聯聯接以配合兩種不同的電源電壓。2、3、4、4┡均為副邊繞組,可輸出不同電壓以滿足不同的需要。它也可以保證各個電路相互隔離的要求。
