簡介
概念
多個單相供電迴路並在一起，就組成了多相供電。多相與多路的概念是不同的。相，即相位，PWM信號波的相位。多相供電並非是將元件單純的並聯起來，而是在並聯的基礎上，還將其工作時間交錯開來。上圖中為4相PWM輸出信號的狀況。我們可以看到每一相的方波信號都是交錯開來的，換句話說沒有任何兩相會同時工作。
多相供電實例
多相供電4相供電電路採用的PWM晶片必須是至少支持4相PWM的，有4路PWM輸出，可以調控4顆驅動晶片，驅動4組MOSFET和電感工作。4相是按一定的時間順序從1~4輪流工作的。假設4相工作1秒，那么每一相工作1/4秒，休息3/4秒，也就是說當有1相在工作時，其餘的3相在“休息”。
原理
四相供電連續4個周期的輸出，可以看出在四個工作周期內4相輪流工作輸出電壓的總波形。這裡面所說的“相”就是依據工作時序不同而區分的，在工作的時間順序上不一致，有時間差，才叫做“相”。如果“兩相”時序相同，那不是“兩相”是屬於同“ 一”相。
所以決定供電相數的是PWM晶片是幾相供電，也就是說有幾相PWM輸出。現在的PWM晶片設計的比較靈活，可以減少PWM輸出相數，比如6相，可以減少為5、4、3相。但不可能增加。
上面討論的是標準的多相供電，標準多相供電可以採用計算輸出電感數量的簡單辦法判別供電相數。比如4顆輸出電感就是4相供電（注意不要把12V的輸入電感算在內）。但是市場上有些主機板採用非標準的多相供電（我們暫且稱之為“超多相供電”），那么用輸出電感數量判斷供電相數就不是很準確的了。
比較

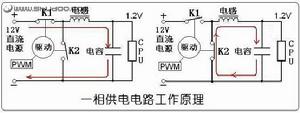

一相供電
多相供電圖中12V的直流電來自於PC的開關電源，K1、K2就是MOSFET場效應管，在這裡就相當於開關，假設CPU需要電壓1.2V，K1、K2和電感把12V降到1.2V供給CPU。K1、K2和電感就是降壓變壓器。
超多相供電
多相供電讓兩顆電感並聯在一起，可讓供電相數“倍增”，這種辦法實際上是兩組MOSEFT並聯在一顆驅動晶片上，兩顆電感也是並連的。有的主機板的12相供電就是採用這種方法。6相的PWM晶片，通過並聯12組MOSEFT和電感就變成“12相”供電。
