簡介
壓差控制閥不需任何外來能源，依靠被調介質自身壓力變化進行自動調節，自動消除管網的剩餘壓頭及壓力波動引起的流量變化，恆定用戶進出口壓差，特別適用於分戶計量或自動控制系統中，有助於穩定系統運行 。
性能特點
壓差控制閥為雙瓣結構，閥桿不平衡力小，結構緊湊，用於供熱（空調）水系統中，恆定被控系統的壓差，並有以下特點：
1、恆定被控制系統壓差；
2、支持被控系統內部自主調節；
3、吸收外網壓差波動；
4、採用先進的無級調壓結構，控制壓差可調比可達25:1；
5、具備自動消除堵塞功能；

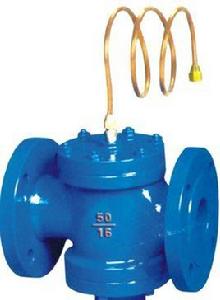

壓差控制閥6、法蘭尺寸符合GB4216.2中灰鑄鐵法蘭尺寸 。
使用方法
1、介質流動方向應與閥體箭頭方向一致；
2、壓差控制閥應安裝在回水管上，閥上接導壓管，導壓管的另一端與供水管連線，建議在導壓管供水端安裝1/2"球閥，以便啟動消除堵塞功能；
3、在導壓管前的供水管上應安裝過濾網，避免水質太差造成該閥失去自動調節功能；
4、供水管和該閥前的回水管應分別裝設壓力表，便於調節控制壓差；
5、如發現該系統流量過大或過小，可能的原因是管道元件安裝時的雜物卡阻在閥塞上，可將1/2"球閥關閉3-5分鐘，這時如果是較輕堵塞，即可自動消除，如還不能消除，則要拆開閥門檢查消除堵塞物；
6、控制壓差調節方法：逆時針方向調節調壓閥桿，觀察壓差 。
技術參數
| 型號 | 公稱直徑(mm) | 安裝方式 | 閥長(mm) | 流量係數(KV) | P=20ka時 控制流量範圍（m3h |
| ZYF15-16 | DN15 | 螺紋連線 | 100 | 0.07-5.4 | 0.1-1.5 |
| ZYF20-16 | DN20 | 110 | 0.07-5.4 | 0.1-1.5 | |
| ZYF25-16 | DN25 | 125 | 0.1-8.5 | 0.2-2 | |
| ZYF32-16 | DN32 | 法蘭連線 | 180 | 0.3-13.2 | 0.5-4 |
| ZYF40-16 | DN40 | 200 | 0.5-25 | 1-6 | |
| ZYF50-16 | DN50 | 203 | 0.7-39 | 2-10 | |
| ZYF65-16 | DN65 | 216 | 1.2-58.4 | 3-15 | |
| ZYF80-16 | DN80 | 241 | 1.8-80.4 | 5-25 | |
| ZYF100-16 | DN100 | 292 | 3.0-118 | 10-35 | |
| ZYF125-16 | DN125 | 330 | 8.0-285 | 20-80 | |
| ZYF125-16 | DN150 | 356 | 8.0-285 | 20-80 | |
| ZYF200-16 | DN200 | 495 | 10-603 | 40-160 | |
| ZYF250-16 | DN250 | 622 | 20-901 | 75-300 | |
| ZYF300-16 | DN300 | 698 | 25-1390 | 100-450 | |
| ZYF350-16 | DN350 | 787 | 30-1740 | 200-650 |
優點
壓差控制閥為雙瓣結構，閥桿不平衡力小，結構緊湊，用於供熱（空調）水系統中，恆定被控制系統的壓差，並有以下的優點：
1、恆定被控系統壓差；
2、支持被控系統內部自主調節；
3、吸收外網壓差波動；
4、採用先進的無級調壓結構，控制壓差可調比可達25:1；
5、具備自動消除堵塞功能；
6、法蘭尺寸符合GB4216.2中灰鑄鐵法蘭尺寸 。
安裝事項
1、安裝壓差控制閥用戶不安裝自控裝置，自力式壓差控制閥就不會感知用戶的用熱要求，無法自主調節。室外氣候變化時，不能實現以用戶為主的變流量調節運行。
2、安裝壓差控制閥用戶不安裝自控裝置，自力式壓差控制閥在最小工作壓差下，當選用管徑過大阻力減小也會造成流量過大，勢必造成外網水力失調，使能耗增大 。
