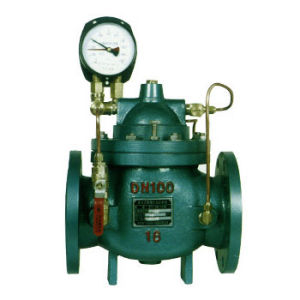

自力式壓差旁通控制閥

自力式壓差旁通控制閥

自力式壓差旁通控制閥（旁通壓差閥）不需任何外來動力，依靠管網自身的壓力工作。保持閥門兩端的壓差相對恆定。廣泛用於中央空調集分水器之間，熱力泵供回水之間。可有效保持設備不被損壞。可以替代電動旁通壓差閥。

自力式壓差旁通控制閥的用途
常閉型壓差旁通控制閥用於燃油、燃氣熱源供、回水管，中央空調的分、集水器之間，作為一次測定流量，二次側變流量系統的旁通安裝，可有效保護燃油、燃氣機組不會因流量過小導致的溫度過高而損壞，可有效的保護冷水機組因流量過小而造成的局部凍結而損壞。
常開型壓差旁通控制閥用於高度差較大且熱源在高區的集中供熱系統，使用時按高度差設定該閥的壓差，並在低區回水管適當位置安裝減壓泵、止回閥，調節閥組成的回水減壓裝置，通過調節閥來調節並設定回水管壓力，這樣既可保證高區用戶不會出現倒空現象，又可保護低區設備不會因壓力過高而損壞。

自力式壓差旁通控制閥的性能與特點：

恆定閥門兩端及被控系統壓差，支持用戶系統變流量運行；
依靠壓差自動工作無須外界動力；
可以直接顯示控制壓差；
可以直接設定控制壓差；
控制壓差調節靈敏，操作簡單；
介質溫度：0~150℃;
控制壓差可調範圍:0.05~0.6Mpa
控制壓差誤差≤±5%;

自力式壓差旁通控制閥尺寸表：

型號 公稱直徑(mm) 閥長(mm) 流量係數(m3/h)
ZY-4M-16 DN40 200 12
ZY-4M-16 DN50 225 21
ZY-4M-16 DN65 230 42
ZY-4M-16 DN80 245 54
ZY-4M-16 DN100 290 85
ZY-4M-16 DN125 355 130
ZY-4M-16 DN150 365 190
ZY-4M-16 DN200 480 340
ZY-4M-16 DN250 540 530
ZY-4M-16 DN300 698 760
ZY-4M-16 DN350 750 1040
