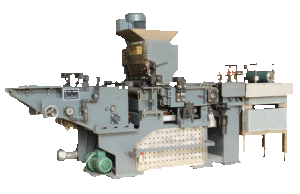

塗板機是鉛酸蓄電池板柵鉛膏填塗的專用生產設備，可一次性完成正、負板柵的雙面塗膏工作，板柵的填膏、壓板、淋酸等工序自動連續完成，具有結構合理、啟動平穩、操作方便、維護性好、生產效率高等優點。此機生產能力為60～120片/分。
結構特徵
塗板機本設備主要是由三大機構所組成，分別是：上板機構、塗膏機構和淋酸機構。
1、上板機構採用變頻調速，板柵豎直地掛在進片鏈條上，由往復運動的真空吸頭吸附供板，板柵不易變形
2、塗膏機構是把鉛膏填塗到板柵的一個過程。當板柵被送入塗板帶時，依靠膏斗與塗板帶之間的壓力，使板柵與塗板帶產生一定的摩擦力，這樣板柵就依附在塗板帶上，隨塗板帶一起運動；與此同時，膏斗里的鉛膏隨著送膏輥和塗膏輥的轉動，不斷地把鉛膏填塗在板柵上
3、塗板帶是由棉和合成纖維織成，具有無接縫，所有點的抗拉強度相同，厚度均勻、表面光滑，吸水性一致等特點。另配有氣動張緊裝置、氣動擠水裝置和鏟膏裝置。
4、為了方便取出卡在膏斗下的板柵、清除殘膏、更換分膏板，膏斗配有平穩的氣動翻轉裝置。
5、淋酸機構是由酸泵、壓輥、酸槽等組成。塗了鉛膏的板柵經淋酸、壓紋後成了生極板。
為了能使設備發揮更優秀的性能、更可靠的平穩運行，我們對部分外購標準件選購也作了嚴格的要求，如：膏斗減速電機採用SEW公司；膏箱軸承採用日本進口；氣動原件採用日本SMC公司；電磁閥採用德國力士樂；電氣原件採用施耐德。
主要技術參數
1、機器總功率：14.3Kw，採用變頻調速。
2、塗板頻寬度：370mm，可塗膏寬度：110-310mm。
3、被塗板柵最大尺寸：370×140mm，板柵厚度：1.2—4.5mm
4、適用鉛膏：砂型膏，視密度3.9—4.5
5、出膏溫度：18—22℃
6、生產能力：60—120片/分
7、氣源壓力：0.6—0.7Mpa
8、機器外形尺寸：3155×1060×1725mm（長×寬×高）
9、機器重量：2.60噸
