塑性鉸

塑性鉸

塑性鉸就是認為一個結構構件在受力時出現某一點相對面的纖維屈服但未破壞,則認為此點為一塑性鉸,這樣一個構件就變成了兩個構件加一個塑性鉸,塑性鉸兩邊的構件都能做微轉動。就減少了一個約束。計算時內力也發生了變化,當截面達到塑性流動階段時,在極限彎矩值保持不變的情況下,兩個無限靠近的相鄰截面可以產生有限的相對轉角,這種情況與帶鉸的截面相似。

基本信息

基本介紹

從鋼筋屈服到混凝土被壓碎 截面不斷繞中和軸轉動 類似於一個鉸 由於此鉸是在截面發生明顯的塑性形變後形成的 故稱其為塑性鉸

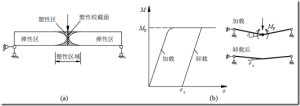

塑性鉸及其性質塑性鉸及其性質

結構鉸:用來連線兩個固體,並允許兩者之間做轉動的連線,傳遞剪力和軸力,不傳遞彎矩。
鉸鏈可能由可移動的組件構成,或者由可摺疊的材料構成。最常見的是門窗上安裝的鉸鏈.
1)塑性鉸的存在條件是因截面上的彎矩達到塑性極限彎矩,並由此產生轉動;當該截面上的彎矩小於塑性極限彎矩時,則不允許轉動。因此,塑性鉸可以傳遞一定的彎矩,而在結構鉸中彎矩為零,不能傳遞彎矩。
2)結構鉸為雙向鉸,即可以在兩個方向上產生相對轉動,而塑性鉸的轉動方向必須與塑性彎矩的方向一致,不允許與塑性鉸極限彎矩相反的方向轉動,否則出現卸載使塑性鉸消失。所以塑性鉸為單向鉸。

套用

塑性鉸是與理想鉸相比較而言,理想鉸不能承受彎矩,而塑性鉸能夠承受彎矩,其值即為塑性鉸截面的極限彎矩。對於超靜定結構,由於存在多餘聯繫,某一截面的縱向鋼筋屈服,即某一截面出現塑性鉸並不能使結構立即成為破壞結構,還能承受繼續增加的荷載.當繼續加荷時,先出現塑性鉸的截面所承受的彎矩維持不變,產生轉動,沒有出現塑性鉸的截面所承受的彎矩繼續增加,直到結構形成幾何可變機構。這就是塑性變形引起的結構內力重分布,塑性鉸轉動的過程就是內力重分布的過程。根據超靜定結構塑性鉸的以上特性,可以解決工程中遇到的一些具體問題。
