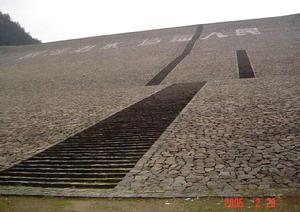

土石壩壩坡

土石壩壩坡

土石壩的兩面均稱為壩坡。若是外壩坡設有馬道,則馬道以上為一級壩坡,馬道以下為二級壩坡。壩坡的選擇與壩型、壩高、築壩材料、壩基性質以及施工方法有關,一般參照工程實踐類比擬定,然後核算、修改確定。在滿足穩定的前提下,壩坡儘可能陡以減少工程量。

基本信息

分類

土石壩兩面的壩坡中迎水的一面稱為上游壩坡,背水的一面稱為下游壩坡。

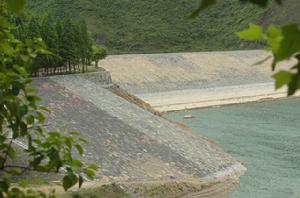

上游壩

上游壩坡 上游壩坡

上游壩面要有足夠抗沖能力。已建造的土石壩,多採用:

1)堆石;

2)乾砌石;

3)漿砌石護坡;

4)混凝土護坡。

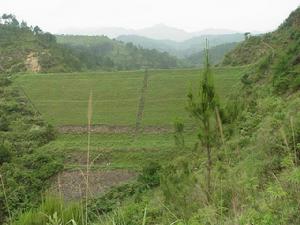

下游壩坡

下游壩坡工作條件相對上游壩坡好些,一般宜簡化設定。下游護坡型式一般有:

下游壩坡 下游壩坡

1)草皮護坡;

2)單層乾砌石護坡;

3)卵石或碎石護坡;

4)混凝土框格填石護坡;

5)其他型式。

壩坡選擇

原則

(1)上游壩坡比下游緩——上游壩坡長期處於飽和狀態,水庫水位也可能快速下降。

(2)斜牆壩的上游壩坡較心牆壩為緩——土質防滲體斜牆壩上游壩坡的穩定受斜牆土料特性控制,下游壩坡相反。

(3)變坡與不變坡——粘性土料的穩定壩坡上部陡,下部緩,每隔10~30m,逐段放緩,相鄰坡率差值取0.25或0.5;砂土和堆石的穩定壩坡為一平面,可採用均一坡率;在高烈度地震區可採用上緩下陡的壩坡。

(4)均質壩放緩下游壩坡——透水性大,為維持滲流穩定。

(5)壩基和壩體土料沿壩軸線分布不一致時,分段採用不同坡率,設過渡區,壩坡緩慢變化。

初步選擇

中、低均質壩,平均為1:3。土質心牆壩,下游為堆石1:1.5~1:2.5,採用土料1:2.0~1:3.0;上游採用堆石1:1.7~1:2.7,採用土料1:2.5~1:3.5。斜牆壩下游可略陡;上游可略緩,石質放緩0.2,土質放緩0.5。面板堆石壩,上游1:1.4~1:1.7;下游1:1.3~1:1.4,卵礫石1:1.5~1:1.6,H>110m時,適當放緩。
