土壤墒情監測系統

土壤墒情監測系統

土壤墒情監測系統能夠實現對土壤墒情(土壤濕度)的長時間連續監測。用戶可以根據監測需要,靈活布置土壤水分感測器;也可將感測器布置在不同的深度,測量剖面土壤水分情況。系統還提供了額外的擴展能力,可根據監測需求增加對應感測器,監測土壤溫度、土壤電導率、土壤PH值、地下水水位、地下水水質以及空氣溫度、空氣濕度、光照強度、風速風向、雨量等信息,從而滿足系統功能升級的需要。

DATA86土壤墒情監測系統能夠全面、科學、真實地反映被監測區的土壤變化,可及時、準確地提供各監測點的土壤墒情狀況,為減災抗旱提供了重要的基礎信息。

基本信息

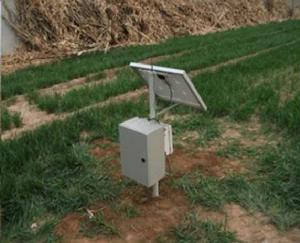

土壤監測終端

監測終端

◆ 安裝方式:立桿安裝或壁掛安裝。

◆ 供電方式:太陽能供電。

◆ 對感測器供電電壓:10~30V。

◆ 與監控中心通信方式:GPRS。

◆ 數據上報方式:實時上報。

核心產品

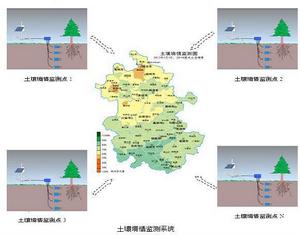

DATA86土壤墒情監測系統 DATA86土壤墒情監測系統

監測終端內的核心產品選用DATA-6311型低功耗測控終端。該產品集數據採集、顯示、傳輸、存儲功能於一體,採用低功耗設計,特別適用於太陽能供電的監測現場,可大大減少太陽能供電成本並降低施工難度。
產品特點
1、數據採集、傳輸一體化設計。
2、GPRS實時線上功耗低,線上平均電流≤10mA。
3、可選配水文、水資源等多種數據傳輸規約。
4、支持各家組態軟體,支持用戶自行開發軟體系統。
技術參數
硬體配置:6路PI、4路DI、4路AI、3路DO、2路串口。
存儲容量:4M。
供電電源:10V~30V DC。
功 耗:待機電流<0.1mA/12V;
線上電流≤6mA/12V;
傳送電流≤60mA/12V;
實時線上平均電流:≤10mA/12V。
工作環境:溫度:-40~+85℃;濕度:≤95%。
安裝方式:導軌式。
外形尺寸:145x100x65mm。

水分感測器

一、產品特色:

土壤水分感測器採用國際上最流行的現場測試土壤水分原理:頻域反射原理(FDR),該技術最早套用於美國,即感測器發射一定頻率的電磁波,電磁波沿探針傳輸,到達底部後返回,檢測探頭輸出的電壓,由於土壤介電常數的變化通常取決於土壤的含水量,由輸出電壓和水分的關係則可計算出土壤的含水量。水分是決定土壤介電常數的主要因素。測量土壤的介電常數,能直接穩定地反應各種土壤的真實水分含量。FDR土壤水分感測器可測量土壤水分的體積百分比,與土壤本身的機理無關,此原理是目前國際上最流行的土壤水分感測器測量方法。

二、套用範圍:

廣泛套用於農業、林業、地質等方面土壤溫度測量及研究。

三、產品特點:

01、本機體積小,軟體操作簡單,性能可靠,記錄間隔可根據要求從1分至24小時任意設定。

02、全程跟蹤記錄被測土壤中的溫度數據,記錄時間長,具有斷電數據自動存儲保護功能。

03、整機功耗小,整機功耗不大於2W。

04、軟體功能強大,數據查看方便,隨時可以將記錄儀中的數據導出到計算機中,並可以存儲為EXCEL表格檔案,生成數據曲線,以供其它分析軟體進一步進行數據處理。

05、單台記錄儀可以接入最多8路土壤溫濕度感測器探頭,探頭可測量土壤中的溫度、濕度分布情況。

06、記錄儀可脫開計算機獨立工作,當需要查看當前環境數據時可通過通訊接口由計算機讀取記錄儀內的數據。

07、一台記錄儀,可以同時測量多個點的溫度及土壤濕度。

08、數據通訊接口:RS232和USB雙接口

09、具有看門狗電路,自動復位功能,保證系統穩定運行

10、數據儲存容量:4M

四、技術參數:

技術參數

土壤溫度 土壤水分
單 位 %((m3/m3)
量 程 -50~+80 0~100
分 辨 率 0.1 0.1
測量精度 ±0.2 ±2%(0~50%量程內)
採集周期 1~30分鐘
存儲容量 >2年
工作溫度 -50-80℃
存儲溫度 -50-80℃
