概述
唐山平升土壤墒情監測 解決方案

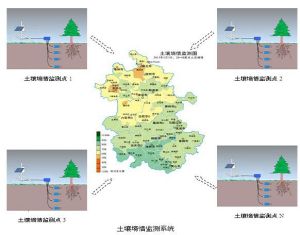

1、系統構成
該系統主要由監控中心、通信網路、遠程監測設備和土壤墒情檢測設備四部分構成。監控中心：
硬體主要由伺服器、計算機、交換機、印表機等組成。
軟體主要有作業系統軟體、資料庫軟體、土壤墒情監測系統軟體組成。
通信平台：包括中國移動GPRS網路和INTERNET公網。
系統計畫採用公網專線的組網方式，監控中心需具備可上外網的固定IP位址。
遠程監測設備：
遠程監測設備可根據供電類型分為市電供電土壤墒情監測終端、太陽能供電土壤墒情監測終端和電池供電土壤墒情監測終端。
針對土壤墒情監測點分散分布、不易布線的特點，建議選用太陽能供電型土壤墒情監測終端。
土壤墒情檢測設備：
根據監測需求，可採用1路土壤水分感測器實現單點墒情檢測；也可採用多路土壤水分感測器，並將感測器布置在不同的深度，實現監測點的剖面土壤墒情檢測.
2、系統功能及特點
土壤墒情監測系統可實現全天候不間斷監測。現場遠程監測設備自動採集土壤墒情實時數據，並利用GPRS無線網路實現數據遠程傳輸；監控中心自動接收、自動存儲各監測點的監測數據到資料庫中。系統主要功能如下：●符合最新墒情監測規範SL364-2006。
●實時監測土壤水分，各監測點可靈活進行單路測量或多路剖面測量。
●土壤水分超過預先設定的限值時，立刻上報告警信息。
●可擴展土壤溫度、電導率、PH值以及地下水參數、氣象參數等監測功能。
●數據採集、存儲頻率可靈活調整，可遠程設定監測設備工作參數。
●遠程監測設備只在採集數據時才給感測器供電，一方面節約了能源，另一方面避免
了因長期供電導致土壤物理性質變化所形成的測量誤差。
●支持GPRS、短訊息、區域網路等多種通訊方式，推薦採用GPRS無線通訊。
●可同時將監測數據上報至多箇中心。
●具備遠程設備維護功能，可擴展遠程拍照功能。
●具備監測數據、報警數據的統計、分析功能，數據報表可導出、可列印輸出。
●監測系統軟體具備GIS功能，可在地圖上顯示各監測點的詳細分布位置。
●監測系統軟體支持通過OPC接口與其它系統對接。
3、系統主要硬體設備
（1）、土壤墒情監測終端
唐山平升土壤墒情監測終端◆安裝方式：立桿安裝或壁掛安裝。
◆供電方式：太陽能供電。
◆對感測器供電電壓：10~30V。
◆與監控中心通信方式：GPRS。
◆數據上報方式：實時上報。
（2）、 核心產品：監測終端內的核心產品選用DATA-6311型低功耗測控終端。該產品集數據採集、顯示、傳輸、存儲功能於一體，採用低功耗設計，特別適用於太陽能供電的監測現場，可大大減少太陽能供電成本並降低施工難度。
產品特點
1、數據採集、傳輸一體化設計。
2、GPRS實時線上功耗低，線上平均電流≤10mA。
3、可選配水文、水資源等多種數據傳輸規約。
4、支持各家組態軟體，支持用戶自行開發軟體系統。
技術參數
硬體配置：6路PI、4路DI、4路AI、3路DO、2路串口。
存儲容量：4M。
供電電源：10V～30VDC。
功耗：待機電流＜0.1mA/12V；
線上電流≤6mA/12V；
傳送電流≤60mA/12V；
實時線上平均電流：≤10mA/12V。
工作環境：溫度：-40～+85℃；濕度：≤95%。
安裝方式：導軌式。
外形尺寸：145x100x65mm。（3）、土壤水分感測器
水分是決定土壤介電常數的主要因素。測量土壤的介電常數，能直接穩定地反應各種土壤的真實水分含量。土壤水分感測器可測量土壤水分的體積百分比，與土壤本身的機理無關，是目前國際上最流行的土壤水分測量方法。土壤水分感測器是一款高精度、高靈敏度的測量土壤水分的感測器。
性能指標：
測量參數：土壤容積含水量。
單位：%（m3/m3）。
量程：0～100%（m3/m3）。
精度：±2%（m3/m3）。
測量區域：90%的影響在圍繞中央探針的直徑3cm、
長為6cm的圓柱體內。
穩定時間：通電後約1秒。
回響時間：回響在1秒內進入穩態過程。
工作電壓：12V~24VDC。
輸出信號：4～20mA標準電流環。
密封材料：ABS工程塑膠。
探針材料：不鏽鋼或銅。
電纜長度：標準長度5m。
遙測距離：小於1000米。
主要特點：
①高穩定性，安裝維護操作簡便。
②支撐的材料為環氧樹脂，強度和壽命得到保證。
③密封性好，可長期埋入土壤中使用，且不受腐蝕。
④採用標準的電流環傳送技術使其具有抗干擾能力強，傳送距離遠，測量精度高，回響速度快。
⑤土質影響較小，套用地區廣泛，適合中國國情。
