土壓力計

簡介

土壓力計由背板、感應板、信號傳輸電纜、振弦及激振電磁線圈等組成，是了解被測結構物內部土壓力變化量、並可同步測量埋設點溫度的有效監測設備。振弦式土壓力計具有智慧型識別功能，其中包括有VWE-0.4、VWE-0.6、VWE-0.8、VWE-1、 VWE-1.6、VWE-2.5等系列型號，國內主要的生產廠家為南京葛南實業有限公司。

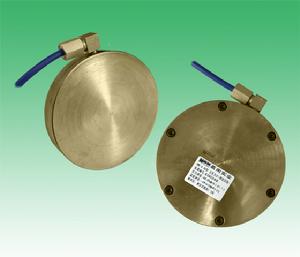

土壓力計

用途及工作原理

土壓力計適用於長期測量土石壩、土堤、邊坡、路基等結構物內部土體的壓應力。
當被測結構物內土應力發生變化時，土壓力計感應板同步感受應力的變化，感應板將會產生變形，變形傳遞給振弦轉變成振弦應力的變化，從而改變振弦的振動頻率。電磁線圈激振振弦並測量其振動頻率，頻率信號經電纜傳輸至讀數裝置，即可測出被測結構物的壓應力值。同時可同步測出埋設點的溫度值。

技術參數

規格代號		VWE-0.4	VWE-0.6	VWE-0.8	VWE-1	VWE-1.6	VWE-2.5
尺寸	最大外徑D: mm	156	156	156	156	156	156
參數	承壓盤高H: mm	27	27	27	27	27	27
	測量範圍： KPA	0～400	0～600	0～800	0～1000	0～1600	0～2500
	靈敏度k: KPa/F	≤0.20	≤0.30	≤0.35	≤0.50	≤0.80	≤1.25
	測量精度： F.S	±0.1%	±0.1%	±0.1%	±0.1%	±0.1%	±0.1%
性能參數	溫度測量範圍：℃	-40～+150	-40～+150	-40～+150	-40～+150	-40～+150	-40～+150
	溫度測量精度：℃	±0.5	±0.5	±0.5	±0.5	±0.5	±0.5
	溫度修正係數b:KPa/℃	≈0.08	≈0.08	≈0.08	≈0.08	≈0.08	≈0.08
	耐水壓：測 耐水壓：測量範圍 MPa	1.2倍	1.2倍	1.2倍	1.2倍	1.2倍	1.2倍
	絕緣電阻： 絕緣電阻： MΩ	≥50	≥50	≥50	≥50	≥50	≥50
