圓弧投影法是以圓心位於同一直線的一組圓弧為投影線,將控制項幾何元素投影到包括該直線的一個平面上,此平面稱為圓弧投影面。 通常,圓弧投影線的圓心所在直線為正投影法中的投影面垂直線,圓弧投影面為投影面平行面。 如圖所示,圓弧投影線的圓心位於鉛垂線OO上,該線位於正平面P內,平面P為圓弧投影面。

圓弧投影法是以圓心位於同一直線的一組圓弧為投影線,將控制項幾何元素投影到包括該直線的一個平面上,此平面稱為圓弧投影面。

圓弧投影法 圓弧投影法

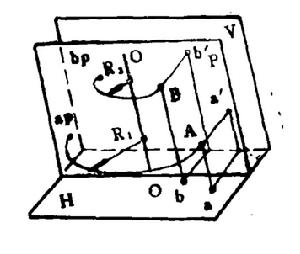

通常,圓弧投影線的圓心所在直線為正投影法中的投影面垂直線,圓弧投影面為投影面平行面。如圖所示,圓弧投影線的圓心位於鉛垂線OO上,該線位於正平面P內,平面P為圓弧投影面。空間幾何元素點A、B在P面上的圓弧投影ap、bp稱為點A、B的圓弧投影。
