園林景觀材料和擋土牆工程

園林擋土牆

在土坡外側修建人工的防禦牆則可維持土體穩定,這種用以支持並防止土體傾坍的工程結構體稱為擋土牆
擋土牆景觀也是山地園林的重要特徵之一。

園林景觀材料和擋土牆工程園林景觀材料和擋土牆工程
園林景觀材料和擋土牆工程園林景觀材料和擋土牆工程

一、擋土牆斷面結構選擇與斷面尺寸的決定

(一)擋土牆斷面結構選擇
擋土牆類型區分的方法很多,但從使用的材料和擋土牆構造斷面形式等方面來看可分為:
1、重力式擋土牆 2、立式擋土牆 3、傾斜式擋土牆 4、後扶垛擋土牆 5、園林式擋土牆

(二)擋土牆斷面尺寸的確定
擋土牆的結構形式和斷面尺寸的大小,受擋土牆背後的土壤產生的側向壓力的大小、方向、地基承載能力、防止滑移情況、結構穩定性等方面的因素影響,因而擋土牆力學計算是十分複雜的工作,需要結構師參與完成。
1、漿砌塊石擋土牆為例

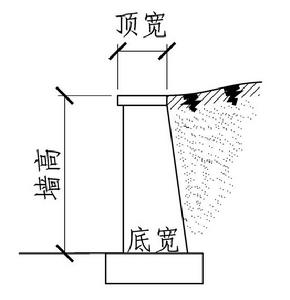

擋土牆橫斷面的結構尺寸根據牆高來確定牆的頂寬和底寬 。

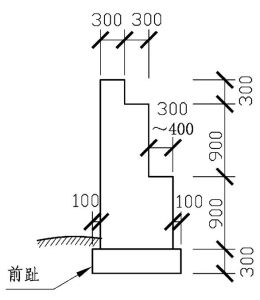

2、料石砌築階梯擋土牆,如圖所示,根據具體情況放大或縮小,對於有滑坡的擋土牆,應把基礎挖在滑坡層以下。塊石砌擋土牆時,基礎要比條石砌築的基礎深20~10cm。

園林景觀材料和擋土牆工程園林景觀材料和擋土牆工程
園林景觀材料和擋土牆工程園林景觀材料和擋土牆工程

(三)典型的擋土牆結構

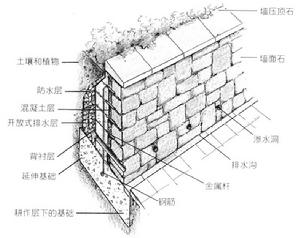

一、典型的擋土牆通過其“坡腳”、擴展的牆基、按一定間距設定的鋼筋進行加固。牆基的深度取決於牆前的土壤是否壓實,是否保持原狀、是否準備栽樹。通過加固鋼筋與混凝土後牆相連,面對坡地的石塊略微後縮,以增加穩定性。牆背的防水塗層和坡形的壓頂使得擋土牆不受水的破壞。排水措施則防止牆後水的聚集,如牆後放置石塊以及在滴水洞下挖掘水道。

園林景觀材料和擋土牆工程典型的擋土牆結構
園林景觀材料和擋土牆工程園林景觀材料和擋土牆工程
園林景觀材料和擋土牆工程擋土牆美化設計手法

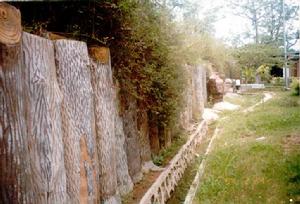

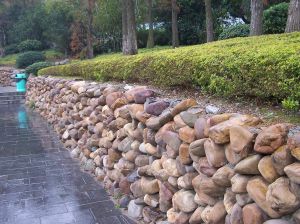

二、擋土牆的美化設計手法
園林擋土牆除它的必須滿足工程特性要求外,更應突出它的“美化空間、美化環境”的外在形式。
1、從擋土牆的形態設計上,應遵循寧小忽大、寧緩忽陡、寧低忽高,寧曲忽直等原則。
2、結合園林小品,設計多功能的造景擋土牆。
3、充分利用建築材料的質感、色彩,巧於細部設計。
三、擋土牆排水處理

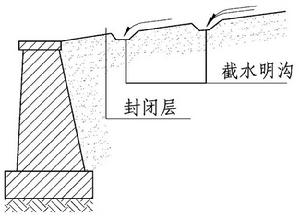

(一)牆后土坡排水、截水明溝、地下排水網
(二)地面封閉處理

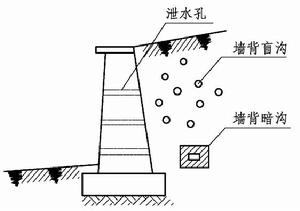

(三)泄水孔
泄水孔牆身水平方向每隔2-4m設一孔。豎向每隔1-2m設一行。每層泄水孔交錯設定。泄水孔尺寸在右砌牆中寬度為2-4cm,高度約為10-20cm。混凝土牆可留直徑為5-10cm的圓孔或用毛竹筒排水。乾砌石牆可不專設牆身泄水孔。

園林景觀材料和擋土牆工程園林景觀材料和擋土牆工程
園林景觀材料和擋土牆工程園林景觀材料和擋土牆工程

(四)暗溝
有的擋土牆基於美觀要求不允許設牆面排水時,除在牆背面刷防水砂漿或填一層不小於50cm厚粘土隔水層外,還需設毛石盲溝。
四、擋土牆施工
1、擋土牆材料要求:
1)石材應堅硬,不易風化,毛石等級>MU10,最小邊尺寸≥15cm。粘土磚等級≥MU10,一般用於低擋土牆。
2)砌築砂漿標號≥M5,浸水部分用M7.5;牆頂用1:3水泥砂漿抹面厚20mm。
3)乾砌擋土牆不準用卵石,地震地區不準用乾砌擋土牆。
2、條石擋土牆砌築基本要求:
1)地基:應在老土層至實土層上,若為回填土層,應把土夯實。
2)砌築砂漿:水泥:石灰膏:砂(粗砂)=1:1:5或1:1:4
3)牆身應向後傾斜,保持穩定性。用條石砌築時,應有丁有順,注意壓茬。
4)牆面上每隔3~4m作泄水縫一道,縫寬20~30mm。
5)牆頂應作壓頂,並挑出6~8cm,厚度由擋土牆高度而定。

園林景觀材料和擋土牆工程園林景觀材料和擋土牆工程
