概述
VGA光端機目前主要有兩種技術方案，其一是高清VGA光端機，使用無壓縮無延時技術，使用四芯光纖來傳輸一路高清VGA信號，用到4個雷射器來分別傳
四芯光纖高清VGA光端機輸R、G、B、CK（RGB為紅綠藍三基色，CK為時鐘）信號，VGA光端機信號頻寬可達到4.95Gbps(Max)，支持最高解析度---1920*1200（60Hz），可以輕鬆達到1080P要求，這種方案專門用於傳輸高清級別的視頻信號，局限性是需要用四芯光纖來傳輸，占用較多光纖資源，但是目前四芯光纜非常經濟，應該不會導致工程造價成本高，能提供這種高清VGA光端機如深圳必揚光電；其二是使用壓縮編碼方式來做，這種做法可以使用一個雷射器來做，只需用一根光纖連線，可以帶滑鼠、鍵盤、音頻接口等，相當於把電腦主機面板延長到遠端來操作，但是這種做法也有局限性，由於頻寬不足，最高分辯率無法達到

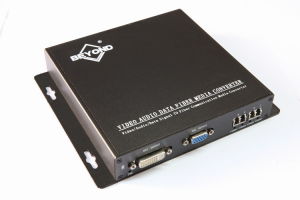

高清VGA光端機高清要求，能支持顯示的分辯率也是比較有限，而且圖像經壓縮處理有有一定的延時，如對圖像效果沒有很高要求可以選用這種光端機。
四芯光纖高清VGA光端機有單模和多模兩個系列產品。VGA光端機由發射機和接收機兩部分組成，使用4根光纖傳輸1路VGA信號，最大傳輸距離單摸80km,多模0.55km。主要用於大型顯示系統中計算機圖像的長距離傳輸。發射機輸入為1路VGA信號，1路監視輸出，可用於連線本地監視器。輸出為4路LC光纖接口，分別為R、G、B、CK（RGB為紅綠藍三基色，CK為時鐘信號）。接收機的輸入為4路LC光纖接口，分別為R、G、B、CK。有1路VGA輸出，1路DVI輸出，兩路可同時輸出。在進行系統連線時，必須將收發兩端的光纖接口R、G、B、CK對應連線，不可交叉連線，否則將無法傳輸信號。
產品特色
四芯光纖傳輸一路VGA信號，無壓縮、無延時
支持VESA標準解析度
本地VGA環路輸出
接收端VGA、DVI雙輸出
信號頻寬---4.95Gbps(Max)
最高解析度---1920*1200@60Hz
通過多模或單模光纖進行可靠的傳輸，單模光纖10KM以上，最遠可達80KM
光口使用SFP光纖模組不需斷電即可更換，可根據實際傳輸距離靈活選用光纖模組
技術性能與指標

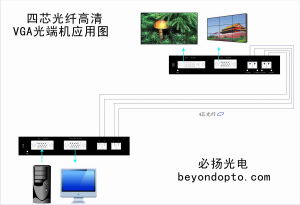

四芯光纖VGA光端機套用圖1、發射機性能指標
輸入接口--------------------------------1路HD15F（VGA）
本地監視輸出--------------------------------1路HD15F（VGA）
光輸出接口-------------------------------4路LC光接口（RGBCK）
光纖類型---------------------------------單模(1310nm)、多模（850nm）
體積---------------------------------183mmX154mmX30mm
功耗---------------------------------3W
2、接收性能指標
光輸入接口-------------------------------4路LC光接口（RGBCK）
光纖類型---------------------------------單模(1310nm)、多模（850nm）
輸出接口--------------------------------1路HD15F（VGA），1路DVI，可同時輸出
體積---------------------------------183mmX154mmX30mm
功耗---------------------------------3W
3、支持顯示模式-------------------------VGA/XGA/SXGA/UXGA
4、傳輸距離-----------------------------單模20km/多模0.55km
套用
多媒體系統/大屏監控/大型超市/城市廣場大屏監控
VGA光端機優勢
VGA光端機採用純數字傳輸模式，能從根本上克服普通銅芯電纜傳輸系統在傳輸高頻帶信號時造成的拖尾、重影等現象，清晰的重現圖象畫面。VGA光端機傳輸的是光信號，沒有電磁輻射，系統具有極高的保密性。同時VGA光端機把顯示設備和信號源在電氣上完全的隔離開來，具有極高的抗干擾能力。
VGA信號光纖傳輸系統與傳統的模擬信號電纜傳輸方式比較，在以下方面具有明顯的優勢。
第一．VGA信號遠距離高質量傳輸。由於採用數位化光纖傳輸方式，徹底消除了模擬信號在電纜中長距離傳輸產生的信號模糊和拖尾現象。信號傳輸基本達到無損失，圖象清晰再現。
第二．發射器和接收器無電氣連線，實現了完全電隔離，因此可徹底消除地線干擾。
第三．光信號易於禁止，無電磁輻射，保密性好。
