工作原理簡介
噴嘴擋板閥有單噴嘴式和雙噴嘴式兩種,二者的工作原理基本相同。

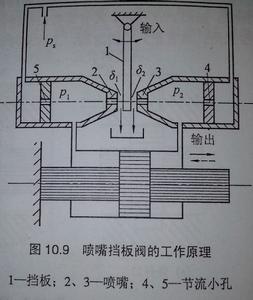

右圖所示為雙噴嘴擋板閥的工作原理圖,它主擋板1、噴嘴2和3、固定節流小孔4和5等元件組成。擋板和兩個噴嘴之間形成兩個可變截面的節流縫隙






特點及套用
噴嘴擋板閥的優點:結構簡單、加工方便、運動部件慣性小、反應快、精度和靈敏度高;缺點:無功損耗大、抗污染能力差。
噴嘴擋板閥常用作多級放大伺服控制元件中的前置級。
工作原理簡介噴嘴擋板閥有單噴嘴式和雙噴嘴式兩種,二者的工作原理基本相同。 右圖所示為雙噴嘴擋板閥的工作原理圖,它主擋板1、噴嘴2和3、固定節流小孔4和5等元件組成。 因負反饋作用,當噴嘴隨缸體移動到擋板兩邊對稱的位置時,液壓缸停止運動。
