簡單介紹：①抗干擾設計，抑制現場的繼電器、接觸器等產生的快速脈衝群干擾和其它電磁干擾，抗干擾能力達到III級。
③輸入信號：熱電阻，熱電偶，直流電流，直流電壓，遠傳壓力表等。F2、WL等特殊分度，訂貨時要說明。外形及結構圖：

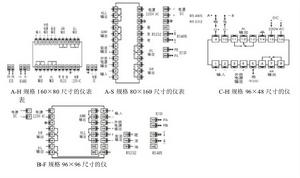

接線圖：
選型手冊：
- 產品選型表
內容 | 代碼說明 | ||||||||||||
HST/ | 單顯示 | ||||||||||||
外形 尺寸 | A— | 160(W)×80(H)×125(L) 或80(W)×160(H)×125(L) （可帶列印功能） | |||||||||||
B— | 96(W)×96(H)×112(L) （可帶列印功能） | ||||||||||||
C— | 96(W)×48(H)×112(L) 或48(W)×96(H)×112(L) | ||||||||||||
D— | 72(W)×72(H)×112(L) | ||||||||||||
E— | 48(W)×48(H)×112(L) | ||||||||||||
面板形式 | H | 橫式 | |||||||||||
S | 豎式 | ||||||||||||
F | 方形 | ||||||||||||
顯示方式 | 1 | 測量值（綠色） | |||||||||||
2 | 測量值（綠色）+ 設定值（紅色） | ||||||||||||
3 | 測量值（綠色）+ 測量值光柱（綠色）（限A型儀表） | ||||||||||||
4 | 測量值（綠色）+ 測量值光柱（綠色）+設定值光柱（紅色）限A-S型 | ||||||||||||
5 | 測量值（綠色）+ 測量值光柱（綠色）+設定值（紅色）限A-S型 | ||||||||||||
輸入信號 （其它輸入信號訂貨時說明） | E | 熱電偶K、S、R、B、N、E、J、T | |||||||||||
R | 熱電阻Pt100、Cu100、Cu50、BA1、BA2、G53 | ||||||||||||
I | 直流電流（4~20）mA、（0~10）mA或（0~20）mA | ||||||||||||
V | 直流電壓（0~5）V、（1~5）V | ||||||||||||
M | mV信號（訂貨註明範圍） | ||||||||||||
W | 電位器 | ||||||||||||
L | 遠傳壓力表 | ||||||||||||
報警點數量 | T□ | T0:無報警 T1~T4：1~4點報警 觸點容量220V AC,3A ；尺寸為C、D、E型儀表最高2點報警，尺寸為A、B型最高為4點報警。 | |||||||||||
變送輸出 | A0 | 無輸出 | |||||||||||
A1 | 電流輸出(4~20）mA、（0~10）mA或（0~20）mA | ||||||||||||
A2 | 電壓輸出(0~5）V、（1~5）V | ||||||||||||
A3 | 電壓輸出(0~10）V | ||||||||||||
A4 | 其它輸出 | ||||||||||||
外供電源 | B0 | 無外供電源 | |||||||||||
B1 | 外供24V DC，誤差小於±5%，大於50mA | ||||||||||||
B2 | 外供12V DC，誤差小於±5%，大於50mA | ||||||||||||
B3 | 外供精密電壓源，誤差小於±0.2%，大於40mA | ||||||||||||
B4 | 外供精密恆流源，誤差小於±0.2%，（0.1~10mA） | ||||||||||||
B5 | 其它（訂貨須註明） | ||||||||||||
通訊接口 | S0 | 無通訊接口 | |||||||||||
S1 | RS-232接口 | ||||||||||||
S2 | RS-485接口 | ||||||||||||
儀表電源 | V0 | 85V AC～265 V AC | |||||||||||
V1 | 10V DC ~36V DC | ||||||||||||
列印功能（帶硬體時鐘）（注2） | P | P表示列印接口，不帶可省略 | |||||||||||
P1 | P1表示帶一體化印表機 | ||||||||||||
非標準功能 | N | N表示非標功能 | |||||||||||
