氣體超音波流量計

氣體超音波流量計採用時差式測量原理：一個探頭髮射信號穿過管壁、介質、另一側管壁後，被另一個探頭接收到，同時，第二個探頭同樣發射信號被第一個探頭接收到，由於受到介質流速的影響，二者存在時間差Δt，根據推算可以得出流速V和時間差Δt之間的換算關係V=(C2/2L)×Δt，進而可以得到流量值Q。

原理

超音波流量計採用時差式測量原理：一個探頭髮射信號穿過管壁、介質、另一側管壁後，被另一個探頭接收到，同時，第二個探頭同樣發射信號被第一個探頭接收到。由於受到介質流速的影響，二者存在時間差Δt，根據推算可以得出流速V和時間差Δt之間的換算關係V=(C2/2L)×Δt，進而可以得到流量值Q。

氣體超音波流量計分類

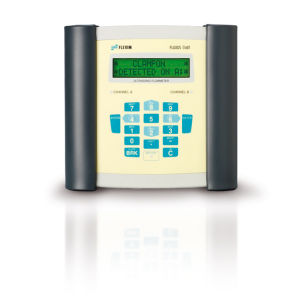

氣體手持式超音波流量計

產品介紹：氣體手持式超音波流量計用於各類工業場合,特別是惡劣的環境下,尤其是氣體加工和天然氣提取,化工行業,和石油行業。氣體手持式超音波流量計快速的外夾式超音波流量測量技術適用於所有種類的管道。與主機連線後，探頭將數據傳送給主機，主機會自動識別並最佳化工作。G601手持式超音波流量計的探頭可直接安裝在管道外壁上，不受介質影響，安裝簡便快速，無需切斷工藝管道，無需工藝停車，並且無壓損，對固定式流量計能起到監測、保養和維護的作用。產品特點：外夾式,能精確測量雙向及快速變化的氣體新型手持式雙聲道,使用方便；標準配置含多路輸入/輸出,內置數據記錄及串口自動識別探頭及其標定數據,縮短設定時間,並能提供精確,持久穩定的測量結果鋰離子電池可用14個小時久經考驗的外夾式探頭,其量程寬,測量管徑範圍從DN7至DN1600,測量溫度範圍從-40℃至+200℃;防塵,防潮內置壁厚測量功能外殼防水、防塵,抗油污及多種液體和污垢堅固耐用,防水等級可達IP67的便攜箱並配備各種附屬檔案在惡劣的條件下能快速安裝氣液兩用行業套用：化工行業，能源行業，石油和天然氣行業技術參數:測量原理：時差相關原理流速：0.01...35m/s重複性　：0.15%讀數,視套用而定介質：被測氣體聲阻抗與管壁聲阻抗比>3000溫度補償：符合ANSI/ASMEMFC-5M-1985推薦體積流量：±1%讀數,視套用而定　±0.5%讀數,經過標定信號：平均0...100s,可調測量速率：(單通道)100...1000Hz回響時間：1s(單通道),70ms可選材質：PA,TPE,AutoTex,不鏽鋼防護等級：(根據EN60529)IP65重量：1.9kg固定方式：快速安裝夾具工作溫度：-10...+60℃顯示：2x16字元,點陣,帶背光

氣體攜帶型超音波流量計

產品介紹：氣體攜帶型超音波流量計是一款新型的二區防爆的手持式超音波流量計，快速的外夾式超音波流量測量技術適用於所有種類的管道。氣體攜帶型超音波流量計探頭直接安裝在管道外壁上，不受介質影響，安裝簡便快速，無需切斷工藝管道，無需工藝停車，並且無壓損，非常適合於測量各類氣體介質的管道，不管是天然氣、壓縮空氣、混合氣體或者注入氣體等。攜帶型超音波流量計的探頭及電纜鎧裝層均為不鏽鋼材質，適用於苛刻的工業環境。採用獨特的雙uP技術，高速採樣和自適應信號處理技術，即使在苛刻的測量工況下，攜帶型超音波流量計也能可靠而穩定的工作。產品特點:外夾式,能精確測量雙向及快速變化的氣體高低流速下保證高精度測量、無溫度和零點漂移新型手持式雙通道,使用方便標準配置含多路輸入/輸出,內置數據記錄及串口經ATEXZone2認證(II3G),防護等級IP65,無需防爆區域使用許可結構緊湊,輕便,方便攜帶(如海上平台)堅固耐用的碳纖維外殼,防水,防塵等級IP65,抗油污及多種液體及污垢鋰離子電池可用14個小時自動識別探頭及其標定數據,縮短設定時間(小於5分鐘),並能提供精確、持久穩定的測量結果外夾式探頭,測量管徑範圍從DN7至DN1600,介質溫度範圍從-40℃至200℃ATEXZone1和2認證,耐惡劣環境,防塵,防潮堅固耐用,防水等級IP67的便攜箱配備各種附屬檔案QuickFix快速安裝套件，可在惡劣條件下快速安裝技術參數:測量原理：時差相關原理流速：0.01...35m/s重複性　：0.15%讀數,視套用而定介質：所有導聲流體(時差相關原理)溫度補償：符合ANSI/ASMEMFC-5M-1985推薦體積流量：±1%讀數,視套用而定　±0.5%讀數,經過標定功耗：<6W信號平均：0...100s,可調信號速率：（單通道）100...1000Hz回響時間：1s(單通道),70ms可選機殼材質：PA,TPS,PC,纖維,不鏽鋼防護等級：（根據IEC/EN60529）IP65重量：1.9kg固定方式：QuickFix管道夾具工作溫度：-10...+60℃顯示：2x16字元,點陣,帶背光

氣體外夾式超音波流量計

產品介紹:氣體外夾式超音波流量計根據ISO12213-1標準，儀表內置有流量積算儀，通過溫壓補償，完成標況流量的轉換。氣體超音波流量計的K探頭採用500KHz激勵頻率，特別適合測量氣體及高聲耗的液體。夾裝測量的可行性則取決於聲耗水平和氣體密度。氣體外夾式超音波流量計的探頭直接安裝在工藝管道上，而不是插進管道。不直接接觸介質，安裝簡便快速，無需中斷工藝介質，並且無壓損。其典型套用於天然氣管線測量。產品特點:外夾式,能精確測量雙向及快速變化的氣體高低流速下保證高精度測量,無溫度和零點漂移經ATEX,IEC,FM認證,探頭可用於防爆區域自動識別探頭及其標定數據,縮短設定時間(小於5分鐘),並能提供精確,持久穩定的測量結果久經考驗的外夾式探頭,其量程寬,測量管徑範圍從DN7至DN1600,測量溫度範圍從-40℃至+200℃;防塵,防潮測量不受氣體密度,粘性,組份,灰塵,濕度,溫度或壓力的影響友好用戶界面技術參數:測量原理：時差相關原理,測量氣泡或固體顆粒含量高的介質時可自動切換到噪音跟蹤原理固定方式：外夾式工作溫度：-40...+200℃流速：0.01~35m/s重複性　：0.15%讀數，視套用而定體積流量：±1%讀數，視套用而定：±0.5%讀數，經過標定可測介質：被測氣體聲阻抗與管道聲阻抗比>3000溫度補償：符合ANSI/ASMEMFC-5M-1985推薦電源：100...240V/50...60Hz或20...32VDC

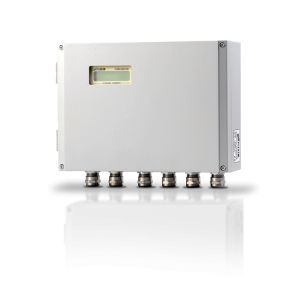

氣體盤裝式超音波流量計

產品介紹：盤裝型氣體超音波流量計擁先進的信號處理技術，龐大的資料庫，互動式操作，界面友好，易安裝，無需中斷流體或工藝，無需縮徑，同時，具有德國產品、高性價比、服務及時等優勢。盤裝型氣體超音波流量計有多功能的套用，是精確計量高壓氣體的理想解決方案，儀表的量程比很寬，可以測到很低的流量。盤裝型氣體超音波流量計可以測量各種氣體，內置有流量積算儀，通過溫壓補償，完成標況流量的轉換。盤裝型氣體外夾式超音波流量計夾裝式探頭直接安裝在工藝管道上，不直接接觸介質，安裝簡便快速，適合於工業過程控制，多種輸入、輸出信號選擇，操作界面直觀、便捷。產品特點：外夾式,能精確測量雙向及快速變化的氣體高低流速下保證高精度測量,無溫度和零點漂移經ATEX,IEC,FM認證,探頭可用於防爆區域自動識別探頭及其標定數據,縮短設定時間(小於5分鐘),並能提供精確,持久穩定的測量結果久經考驗的外夾式探頭,其量程寬,測量管徑範圍從DN7至DN1600,測量溫度範圍從-40℃至+200℃;防塵,防潮測量不受氣體密度,粘性,組份,灰塵,濕度,溫度或壓力的影響友好用戶界面技術參數測量原理：時差相關原理,測量氣泡或固體顆粒含量高的介質時可自動切換到噪音跟蹤原理固定方式：流速：0.01~35m/s重複性　：0.15%讀數，視套用而定體積流量：±1%讀數，視套用而定：±0.5%讀數，經過標定可測介質：所有導聲流體,溫度補償：符合ANSI/ASMEMFC-5M-1985推薦電源：100...240V/50...60Hz或20...32VDC

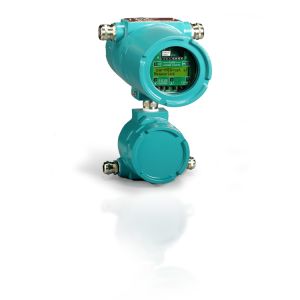

氣體防爆超音波流量計

產品介紹：防爆氣體超音波流量計工作原理為時差法，利用超音波信號在流體中的傳播速度與流體流速的關係進行測量。由於採用獨特的雙uP技術，高速採樣和自適應信號處理技術，即使在苛刻的測量工況下，防爆型氣體超音波流量計也能可靠而穩定的工作。防爆超音波流量計探頭直接安裝在管道外壁上，自身無磨損，不受介質影響，安裝簡便快速，無需切斷工藝管道，無需工藝停車，並且無壓損。測量化學腐蝕性介質不再是問題，無需昂貴的抗腐蝕材料。防爆型超音波流量計儀表的操作簡單，選單結構簡明易用，並配有磁棒，在防爆區無需開蓋即可操作。通過FluxData軟體(可選)，可以傳輸數據到PC中，直觀分析測量結果和數據管理。軟體的圖形界面非常友好，易於操作。產品特點：外夾式,能精確測量雙向及快速變化的氣體高低流速下保證高精度測量,無溫度和零點漂移經ATEX,IEC認證,探頭可用於防爆區域其所有電子部件置於防爆殼體內(IP66),可通過磁性筆進行操作,無需打開外殼為全不鏽鋼結構,耐海水腐蝕,專為海上(平台)套用而設計,ATEX防爆認證自動識別探頭及其標定數據,縮短設定時間(小於5分鐘),並能提供精確,持久穩定的測量結果久經考驗的外夾式探頭,其量程寬,測量管徑範圍從DN7至DN1600,測量溫度範圍從-40℃至+200℃;防塵,防潮測量不受氣體密度,粘性,組份,灰塵,濕度,溫度或壓力的影響技術參數：測量原理：時差相關原理流速：0.01~35m/s解析度　：0.025cm/s重複性　：0.15%讀數，視套用而定精度：(流場充分發展且徑向對稱)體積流量：±1%讀數，視套用而定　±0.5%讀數，標定後流速：±0.5%讀數，視套用而定可測介質：所有導聲流體,且氣泡或固體顆粒的體積含量<10%

氣體海上平台超音波流量計

產品介紹：海洋平台型防爆氣體超音波流量計G801，為全不鏽鋼結構,耐海水腐蝕,專為海上(平台)套用而設計,ATEX防爆認證。即使在苛刻的測量工況下，氣體超音波流量計G801也能可靠而穩定的工作。防爆型氣體超音波流量計G801的工作原理為時差法，利用超音波信號在流體中的傳播速度與流體流速的關係進行測量。防爆型超音波流量計探頭直接安裝在管道外壁上，自身無磨損，不受介質影響，安裝簡便快速，無需切斷工藝管道，無需工藝停車，並且無壓損。測量化學腐蝕性介質不再是問題，無需昂貴的抗腐蝕材料。氣體防爆型超音波流量計儀表的操作簡單，選單結構簡明易用，並配有磁棒，在防爆區無需開蓋即可操作。通過FluxData軟體(可選)，可以傳輸數據到PC中，直觀分析測量結果和數據管理。軟體的圖形界面非常友好，易於操作。產品特點：外夾式,能精確測量雙向及快速變化的氣體高低流速下保證高精度測量,無溫度和零點漂移經ATEX,IEC認證,探頭可用於防爆區域經ATEX防爆認證的G800,其所有電子部件置於防爆殼體內(IP66),可通過磁性筆進行操作,無需打開外殼G801為全不鏽鋼結構,耐海水腐蝕,專為海上(平台)套用而設計,ATEX防爆認證自動識別探頭及其標定數據,縮短設定時間(小於5分鐘),並能提供精確,持久穩定的測量結果久經考驗的外夾式探頭,其量程寬,測量管徑範圍從DN7至DN1600,測量溫度範圍從-40℃至+200℃;防塵,防潮測量不受氣體密度,粘性,組份,灰塵,濕度,溫度或壓力的影響友好用戶界面技術參數：測量原理：時差相關原理流速：0.01...35m/s重複性　:0.15%讀數,視套用而定體積流量:±1%讀數,視套用而定，±0.5%讀數,經過標定介質：被測氣體聲阻抗與管道聲阻抗比>3000,如天然氣,氮氣,空氣,氧氣,氫氣,氬氣,氦氣,乙烯,丙烷等.溫度補償：符合ANSL/ASMEMFC-5M-1985推薦
