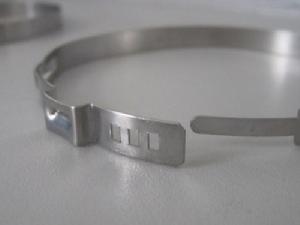

單耳卡箍

單耳卡箍

耳卡箍,又稱為單耳無極卡箍,是卡箍內圈沒有凸起及間隙的儀器。

技術參數

執行標準

單耳卡箍 單耳卡箍

名稱定義

單耳卡箍又稱為單耳無極卡箍,術語 “無極” 表示在卡箍內圈沒有凸起及間隙。無極設計實現了管件表面均勻受力壓縮,360°的密封保障。

標準系列的單耳無極卡箍適用於一般軟管與硬管的連線。

加強型系列的單耳無極卡箍適用於較難密封的場合,如:鋁塑管等材料彈性較小的管件連線

PEX系列的單耳無極卡箍專門適用於PEX管的連線。

選材

常規使用不鏽鋼304材質,不鏽鋼304材質,有較大的衝壓延展性。有些低端的產品,可以選擇使用冷軋板加工。

產品特點

360° 無極設計 – 卡箍內圈無任何凸起及縫隙

窄帶設計, 提供更集中的密封壓力

經過特殊處理的卡箍邊緣減小了被卡緊部件受損的可能性

重量輕

卡緊效果明顯

參考尺寸

標準系列
尺寸範圍 帶厚x頻寬
6.5 - 11.8 mm 0.5 x 5.0 mm
11.9 - 120.5 mm 0.6 x 7.0 mm
21.0 - 120.5 mm 0.8 x 9.0 mm
加強型系列
尺寸範圍 帶厚x頻寬
62.0 - 120.5 mm 1.0 x 10.0 mm
PEX系列
尺寸範圍 帶厚x頻寬
13.3mm 0.6 x 7.0mm
17.5mm 0.8 x 7.0mm
23.3mm 0.8 x 9.0mm
29.6mm 1.0 x 10.0mm

安裝說明

安裝工具

手動卡鉗,用於手工安裝。

建議使用氣動卡鉗。氣動卡鉗解決了客戶安裝卡箍的過程和方法的一致性和有效性,通過定量分配卡緊力及保證安裝效果的完全一致而全面提升客戶套用系統的質量和價值,尤其適用於批量生產的需求。

市場套用

汽車,火車,船舶,供水系統,啤酒機,咖啡機,飲料機,醫療設備,石油化工等管道輸送設備上的軟硬管的連線,不可拆卸的使用環境中。
