單相電源防雷器（SPD/避雷器/防雷模組/浪涌保護器/電涌保護器/過電壓保護器)適用於交流50Hz/60Hz,380V及以下的TN-S、TN-C-S、TT、IT、等供電系統的防雷保護，用於LPZOA區或LPZOB區與LPZ1區交界處，其設計依據符合GB18802.1，IEC61643-1技術標準，外殼設計可方便地安裝在35mm電氣導軌上，該產品內置失效脫離裝置，當電涌保護器因過流過熱；擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，同時可視告警指示視窗由白色（正常）變成紅色（故障），可視告警指示模組可在有工作電壓情況下更換。
單相電源防雷器功能特點:
1、無需停電即可更換保護器單元。
2、最高可承受60KA(8/20μs)雷電流衝擊。
3、動作回響時間小於25ns。
4、可視告警視窗顏色表示保護的工作狀態，白色(正常)、紅色(故障)。
B級單相/三相電源防雷器產品套用和安裝位置:
LSPDT60B系列浪涌保護器適用於B級防雷過壓保護，用於雷擊LPZOA區或LPZOB區與LPZ1區交界處，通常安裝在樓層分配電箱、計算機中心、電信機房、電梯控制室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備場所的配電箱內。
單相電源防雷器技術參數:名稱
B級單相電源防雷器
B級三相電源防雷器
型號
LSPDT60B/2
LSPDT60B/4
額定工作電壓(Un)
220V
380V
最大持續工作電壓(Uc)
420V
420V
電壓保護水平(Up)在Isn時
≤2.0kV
標稱放電電流(In)
30kA
最大放電電流(Imax)
60kA
回響時間(Ta)
≤25ns
接入導線截面(L/N)
6mm2
接入接地線截面(PE)
10mm2
熔斷器或斷路器選型
25A-32A
工作環境
-40℃~+85℃
相對濕度
≤95%
安裝
35mm標準電氣導軌
外殼材料
增強阻燃PBT
測試依據
GB18802.1、IEC61643-1

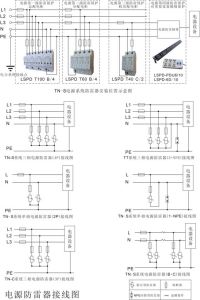

B級單相/三相電源防雷器安裝圖示：
單相電源防雷器
