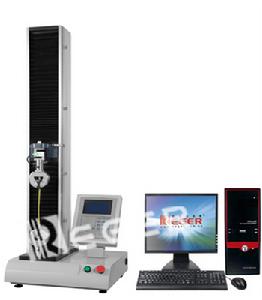

單柱式電子萬能試驗機

單柱式電子萬能試驗機

1、試驗機主機1台 10、電子引伸計1隻(選配) 12、拉伸夾具1套(選配)

單柱式電子萬能試驗機
功能用途:
單柱式電子萬能試驗機適用於對金屬、橡膠、塑膠、鋁塑管、複合材料、防水材料、紡織物、紗線、纖維、電線電纜、紙張、彈簧、木材、包裝材料、膠帶等材料進行拉伸、壓縮、彎曲、剪下、撕裂、剝離等力學性能的測試,4000控制系列還可實現恆應力、恆應變、蠕變、鬆弛等多閉環試驗。可根據GB,JIS,ASTM,DIN等標準自動求出拉抗強度,屈服強度,伸長率,定伸長應力,定應力伸長,彈簧模量等參數。
依據標準:
1、根據GB/T2611《試驗機通用技術條件》和GB/T 16491《電子式萬能試驗機》標準製造;
2、根據GB/T12160《單軸試驗用引伸計的規定》和GB/T16825《拉力試驗機的檢驗》進行檢定和驗收。
3、適用標準:適用ASTM、DIN、ISO、JIS、BS等國際標準。
性能特點:
1、單立柱結構,美觀精巧,坐位操作,輕鬆自然。
2、測量精度高:試驗測量精度均可達到0.5級。
3、採樣速率:最高可達200次/秒 。
4、瑞格爾全數位化控制系統配合成套進口交流伺服系統和電機,徹底消除位移零飄。
5、圓弧齒形同步帶減速系統:純數字的鎖相環位置脈衝控制模式,無零飄,無失調,低噪音,高效率,傳動平穩。
6、採用高精度滾珠絲槓載入,載入平穩,試驗機的壽命長,長期穩定性好且節能。
7、位移測量:採用進口光電編碼器,無失調,無飄移,最小解析度可達到1µm。
8、載荷/變形測量:具有多個子通道,實現真正意義上的多隻感測器擴展測量。
9、大變形測量:自動跟蹤,測量精確,達到國際水平。
10、速度範圍寬:試驗速度範圍達到300萬倍,可適應高速試驗,也可適應低速試驗。
11、多重安全保護功能:具有機械、電器、軟體等多種安全保護功能。‘
12、簡單,可靠,功能強大的用戶操作界面。
13、開放的數據結構,無論是結果參數還是過程數據都允許用戶隨機調用,對科研和教學非常有利。用戶自編輯報告功能。數據可方便的導入Excel表格,方便用戶後期處理。
14、夾具及附屬檔案:備有數百種不同的夾具及附屬檔案,可滿足各類用戶不同的試驗要求。
試驗機工作條件:
1、電源:AC220V 400W
2、環境溫度:10℃~40℃
3、相對濕度:≤80%
4、工作環境應清潔,無腐蝕性介質、無明顯震源和電磁干擾,有可靠的地線。
技術參數:
試驗機型號 RGM-3001D/3002D/3005D/3010D RGM-4001D/4002D/4005D/4010D
最大載荷(KN) 1/2/5/10 1/2/5/10
控制系統 3000系列雙操作控制系統 4000系列全數位化多閉環控制系統
試驗速度(mm/min) 0.001-1000 0.001-1000
載荷精度 示值的±1% (±0.5%)以內 示值的±1% (±0.5%)以內
速度精度 示值的±0.5% (±0.15%)以內 示值的±0.5% (±0.15%)以內
位移測量精度 示值的±1% (±0.5%)以內 示值的±1% (±0.5%)以內
分辨力 350000碼 400000碼
拉伸試驗行程(mm) 800 800
有效試驗寬度(mm) / /
電源功率(kW) 0.4 0.4
主機外形尺寸(mm) 480×450×1350 480×450×1350
主機重量(kg) 65 65

基本配置:
1、試驗機主機1台
2、高精度滾珠絲槓1根
3、電機及伺服系統1套
4、負荷感測器1隻
5、減速系統1套
6、材料試驗機測量及控制系統1套
7、聯想計算機1台(選配)
8、HP印表機1台(選配)
9、材料試驗機專業試驗軟體1套 (選配)
10、電子引伸計1隻(選配)
11、大變形測量系統1套(選配)
12、拉伸夾具1套(選配)
除了上述列出的拉伸等夾具外,還有用於片、帶、線、箔、條、纖維、板、棒、塊、繩、布、網等各種材料的拉伸、壓縮、彎曲、剪下、剝離、撕裂等試驗的夾具,具有互換性,用戶可根據自己的需要選購。更多試驗夾具請查閱
