萬能拉力機也稱萬能拉力試驗機或萬能試驗機。主要適用於試驗負荷低於100kN的金屬材料試驗。目前已廣泛套用於航空航天,車輛製造,機械製造,建材家電等行業分析以及檢驗以及工礦企業,科研院所,商檢仲裁,技術監督等部門。

簡單介紹

萬能拉力機也稱萬能拉力試驗機、萬能材料試驗機、及QJJ211萬能拉力儀,主要用於對材料進行靜載、拉伸、壓縮、彎曲、剪下、剝離等力學性能試驗用的機械加力的試驗機。目前已廣泛套用於航空航天,車輛製造,機械製造,建材家電等行業分析以及檢驗以及工礦企業,科研院所,商檢仲裁,技術監督等部門。

套用範圍

萬能拉力機主要用於可對橡膠、塑膠、發泡材料、塑膠、薄膜、軟包裝、管材、紡織物、纖維、納米材料、高分子材料、複合材料、合成材料、包裝帶、紙張、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶、鞋類、膠帶、聚合物、彈簧鋼、不鏽鋼、鑄件、銅管、有色金屬、汽車零部件、合金材料及其它非金屬材料和金屬材料進行拉伸、壓縮、彎曲、撕裂、90°剝離、180°剝離、剪下、粘合力、拔出力、延伸伸長率等試驗。目前已廣泛套用於航空航天,車輛製造,機械製造,建材家電等行業分析以及檢驗以及工礦企業,科研院所,商檢仲裁,技術監督等部門。

主要配置

1、高精度進口美國感測器1支
(進口感測器,精度高,重複性好,不會產生零點漂移.經久耐用。國產感測器,靈敏度低,不能清零,每次測試數據偏差較大。)
2、日本松下伺服控制系統1套
3、AC日本松下伺候電機1台
(伺服系統是通過機械位移或位移速度、加速度的反饋控制系統,其作用是使輸出的機械位移(或轉角)準確地跟蹤輸入的位移(或轉角)比普通電機,功耗低,扭矩

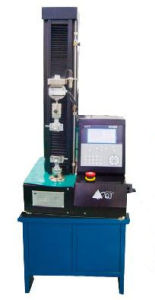

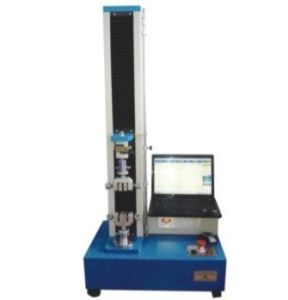

單柱萬能拉力機單柱萬能拉力機
大,速度控制廣而精準,高低數運轉扭矩相當,有帶伺服閉環控制,高精度制動。一般使用於自動化,精密儀器,精密設備。)
4、台灣高精度滾珠軸承+滾珠絲桿2套(非梯形螺桿,梯形螺桿燥音大,易磨損,間隙大,精度低。高精度滾珠軸承+滾珠絲桿成本是普通梯形絲桿的好幾倍,其優點,間隙小,移動距離精度高,能保證電機勻速直線運動,摩擦小,燥音小,經久耐用。)5、電機直接配套台灣減數機結構1套
(有公司採用,皮帶加大小飛輪結構,容易打滑,兩邊不能同步所以會經常卡死.發瑞儀器是減數機滾珠絲桿伺服電機採用整體結構,同步帶控制,減小傳動誤差或打滑)
6、電路部分的主要元器件採用進口。
7、按試樣定做夾具一付。

設備精度

1、傳動,有絲槓傳動和齒條傳動,前者昂貴,用於高精度,測試重複性高;後者便宜,用於低精度,測試重複性低。
2、絲槓,對拉力精度測量具有決定作用。一般的有滾珠絲槓,梯形絲槓,一般絲槓。其中,滾珠絲槓的精確度最高,但是其性能的發揮要靠電腦伺服系統操作才能發揮,整套價格也比較昂貴。採用一般絲槓和梯形絲槓就可以達到軟包裝所要求的精度,即0.5-1%精度傳動,有齒輪傳動和鏈條傳動,前者昂貴,用於高精度;後者便宜,用於低精度。
3、感測器,主要成本在於壽命,光電感應是其中比較先進的技術,一般可用十萬次以上,進口和國內部分合資廠家傾技儀器、信任達儀器都可達到。
4、啟動程式,點擊設備彈出的歡迎界面使消失,如果彈出“串口初始化成功!”則進入第3部,如果彈出“串口初始化失敗!”則點擊選單欄中的“參數設定->串口選擇->COM1”,如果再次彈出”串口初始化失敗!”則點擊選單欄中的”參數設定->串口選擇->COM2”,依此類推,直至彈出”串口初始化成功!”

設備分類

萬能拉力機可分為兩大類:

一、電子萬能拉力機
二、液壓萬能拉力機

電子萬能拉力機

技術指標
電子萬能拉力機規格很多,如10N~500KN不等,限於篇幅現以傾技常規設備QJ211-30KN型試驗機為例,一般常見的為1級精度的設備就能滿足國家相關於標準要求,有個別廠家可能需要更高一級,如0.5級精度也可以滿足。其他定製產品因各行業要求不同這裡就暫不舉例了,另外電子萬能拉力機是採用機電一體化設計,主要由測力感測器、伺服驅動器、微處理器、計算機及彩色噴墨印表機構成。高精度伺服調速電動機可設定無級試驗速度。各集成構件間均採用插接方式聯接。落地式機型,造型塗裝均充分考慮了現代工業設計,人體工程學之相關原則。

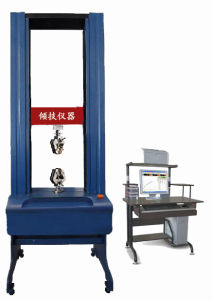

電子萬能拉力機電子萬能拉力機

1、型號規格:傾技-QJ2112、最大負荷:30KN(任意選)
3、荷重元精度:0.5%
4、測試精度:<±0.5%
5、操作方式:全數顯控制
6、有效試驗寬度:約420mm
7、有效拉伸空間:約800mm
8、試驗速度:0.01~500mm/min
9、速度精度::±0.5%以內;
10、位移測量精度:±0.5%以內;
11、變形測量精度:±0.5%以內
12、安全裝置:電子限位保護,緊急停止鍵
13、機台重量:約2650kg

液壓萬能拉力機

技術指標
液壓萬能拉力機規格也很多,從300KN~2000KN不等,限於篇幅現以傾技常規設備QJWE300KN~2000KN型試驗機為例,液壓萬能拉力機是採用液壓加力,油缸下置,液晶顯示測力,主體與測力計分置的設計,具有操作方便,工作穩定可靠,試驗精度高,載入平穩的特點。整機外型簡潔,試驗空間可調整。測量採用高精度感測器,檢測結果數字曲線顯示,並可直接存儲,數據處理,列印出結果及曲線,具有聯網等功能。能滿足GB/T228-2002,GB/T5224-1995,GB/T232-1999國家標準的技術參數要求。
1、型號規格:QJWE300、QJWE600、QJWE1000、QJWE2000;
2、測量範圍:0-300、0-600、1000、0-2000KN;
3、示值精度:±1%;
4、相對解析度:≤0.5%;
5、拉伸空間:550、600、700mm
6、壓縮空間:550、600、700mm
7、圓試樣夾持直徑:Φ10-32mm、13-40mm、15-70mm
8、扁試樣夾持直徑:Φ0-15mm、0-30mm、0-40mm

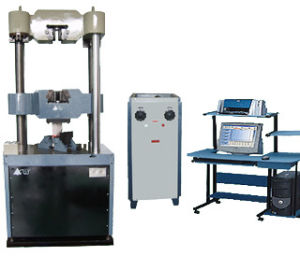

液壓萬能拉力機液壓萬能拉力機

9、活塞行程:250mm
10、彎曲支點最大距離:600mm、700mm、800mm
11、剪下試樣直徑:Φ10mm、20mm、30mm
12、變形示值準確度%:示值的±0.5%以內
13、位移示值相對誤差:示值的±0.5%以內
14、恆試驗力、恆變形、恆位移速率控制:控制精度:±1%設定值。
15、主機外形尺寸(mm):640×550×1800mm,1060×760×2400mm
16、電機功率:1.5KW、3.25KW、3相
17、重量:約1200kg或3500kg

萬能拉力機-適用標準

萬能拉力機符合GB8808、GB13022、GB1040、GB4850、GB7753、GB7754、GB453、GB/T17200、GB/T16578、GB/T7122、GB/T2790、GB/T2791、GB/T2792、ASTME4、ASTMD828、ASTMD882、ASTMD1938、ASTMD3330、ASTMF88、ASTMF904、ISO37、JISP8113、QB/T2358、QB/T1130等試驗標準,HZ-1001電腦式萬能材料試驗機《GB/T16491-1996電子萬能試驗機》等標準。

操作規程

萬能拉力機要儘量應當避免陽光直射,注意經常保養以便延長使用壽命,使用中的操作規程如下:
1、 先接好萬能拉力機的電源線,按“電源”按鈕,指示燈亮。
2、根據試樣規格選用量程,在擺桿上掛上或取下砣,必要時調整緩衝手輪。
3、根據試樣形狀尺寸,把相應的鉗口裝入上下鉗口座內。
4、在描繪器的轉筒上,卷壓好記錄紙(方格紙)。
5、開動油泵擰開送油閥使台板上升約10mm,然後關閉送油閥。如果台板已在升起位置,則不必先開動油泵送油,僅將送油閥關好即可。
6、將試樣的一端夾於上鉗口中,對於配有液壓夾頭的機型,則按下控制盒上的“上緊”按鈕,夾緊試樣。
7、在台板已上升,送、回油閥都關閉的情況下,調整指針對準度盤零點。(應在沒有加壓的條件下操作)
8、啟動升降電機調整拉伸試驗空間,將試樣垂直夾持好。對於配有液壓夾頭的機型,則按下控制盒上的“下緊”按鈕,將試樣垂直夾持好。
9、將推桿的描繪筆放下進入描繪狀態。
10、按試驗要求得加力速度,緩慢的擰開送油閥進行加力試驗。試樣斷裂後關閉送油閥。如下一組試驗間隔較長時間,還應停止油泵工作。
11、把記錄數值的描繪筆抬起。
12、打開回油閥卸力後,將從動針撥回零點。
13、取下斷裂後的試樣。對於配有液壓夾頭的機型,先按“上松”按鈕使上鉗口鬆開,再按“下松”按鈕鬆開下鉗口,分別取下斷裂的試樣。

測試項目

普通測試項目:
●拉伸應力 ●拉伸強度
●扯斷強度 ●扯斷伸長率
●定伸應力 ●定應力伸長率
●定應力力值 ●撕裂強度
●任意點力值 ●任意點伸長率
●抽出力 ●粘合力及取峰值計算值
●壓力試驗 ●剪下剝離力試驗
●彎曲試驗 ●拔出力穿刺力試驗
特殊測試項目:
1.彈性係數即彈性楊氏模量
定義:同相位的法向應力分量與法向應變之比。為測定材料剛性之係數,其值越高,材料越強韌。
2.比例限:荷重在一定範圍內與伸長可以維持成正比之關係,其最大應力即為比例限。
3.彈性限:為材料所能承受而不呈永久變形之最大應力。
4.彈性變形:除去荷重後,材料的變形完全消失。
5.永久變形:除去荷重後,材料仍殘留變形。
6.屈服點:材料拉伸時,變形增快而應力不變,此點即為屈服點。屈服點分為上下屈服點,一般以上屈服點作為屈服點。屈服(yield):荷重超過比例限與伸長不再成正比,荷重會突降,然後在一段時間內,上下起伏,伸長發生較大變化,這種現象叫作屈服。
7.屈服強度:拉伸時,永久伸長率達到某一規定值之荷重,除以平行部原斷面積,所得之商。
8.彈簧K值:與變形同相位的作用力分量與形變之比。
9.有效彈性和滯後損失:在萬能材料試驗機上,以一定的速度將試樣拉伸到一定的伸長率或拉伸到規定的負荷時,測定試樣收縮時恢復的功和伸張時消耗的功之比的百分數,即為有效彈性;測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百分數,即為滯後損失。
萬能拉力機-萬能拉力機-保養

常規保養

常規檢查:
1、定期檢查鉗口部位的螺釘,如發現鬆動,及時擰緊;
2、鑲鋼板與襯板接觸的滑動面、襯板上的燕尾槽面應保持清潔,定期塗一層薄的MoS2(二硫化鉬)潤滑脂;
3、定期檢查鏈輪的傳動情況,如發現有鬆動,請將張緊輪重新張緊。
油源的保養
1、定期檢查主機和油源處是否有漏油的地方,如發現有漏油,應及時更換密封圈或組合墊;
2、根據機器的使用情況及油的使用期限,定期更換吸油過濾器和濾芯,更換液壓油。
3、長時間不做試驗時,注意關斷主機電源。如果機器在待機狀態,轉換開關應打到“載入”檔,因為如果轉換開關打在“快退”檔,電磁換向閥一直在通電狀態,會影響該器件的使用壽命。
控制系統保養
1、定期檢查控制器後面板的連線線是否接觸良好,如有鬆動,應及時緊固;
2、試驗後若有一段較長的時間不用機器時,關閉控制器和電腦;
3、控制器上的接口為一一對應,插錯接口可能對設備造成損壞;
4、插拔控制器上的接口必須關閉控制器電源。
根據萬能拉力機的使用情況及油的使用期限,定期更換吸油過濾器和濾芯,更換液壓油、定期檢查主機和油源處是否有漏油的地方,如發現有漏油,應及時更換密封圈或組合墊。
