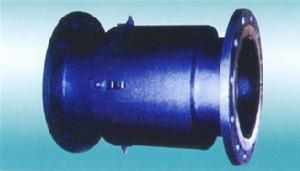

單式軸向型波紋膨脹節

波紋膨脹節簡介

由一個波紋管及結構件組成，主要用於吸收軸向位移而不能承受介質壓力推力的膨脹節(波紋管)。因為結構

簡單，製造成本低，所以這是所有膨脹節(波紋管)中價格最為便宜的一種，對於管道口徑小，固定支座易於設定的管線，應優先採用這一種。但它不能承受壓力推力，所以在選用它時，一定要正確計算壓力推力，並正確地設定固定支座。對於大口徑管線儘管壓力低，但壓力推力也大得驚人，所以一定要設定好固定支座和滑動支座。

波紋膨脹節安裝

1. 波紋管膨脹節不能承重，應單獨吊裝，除非對波紋管膨脹節採取加固措施，否則不允許波紋管膨脹節與管道焊接後一齊吊裝。
2. 安裝前應先檢查波紋管膨脹節的型號、規格及管道的支座配置必須符合設計要求。
3. 對帶內襯筒的波紋管膨脹節注意使內襯筒的的方向與介質流動方向一致，平面角向型波紋管膨脹節的鉸鏈轉動平面與位移平面一致。
4. 需要進行冷緊的波紋管膨脹節，其預變形所用的輔助構件應在管系安裝完畢後拆除。
5. 除設計要求預拉伸（或壓縮）或“冷緊”的預變形量外，嚴禁用使波紋管變形的方法來調整管道的安裝偏差，以免影響波紋管膨脹節的正常功能，降低使用壽命和增加管系、設備按管及支撐構件的載荷。
6. 安裝過程中不允許焊渣飛濺到波紋管膨脹節表面和使波紋管受到其它機械性損傷。
7. 管系安裝完畢應立即拆除波紋管上作安裝運輸保護的輔助定位機構信緊固件，並按設計要求將限位裝置調到規定位置。

一、定義：

單式軸向型膨脹節 single axial expansion joint
單式軸向型波紋膨脹節由一個波紋管及結構件組成，主要用於吸收軸向位移而不能承受波紋管壓力推力的膨脹節..

二、連線形式

有兩種：焊接連線、法蘭連線

三、波紋管用材料

應按工作介質、外部環境和工作溫度等工作條件適當選用。常用波紋管材料在下表中給出。

名稱	牌號	允許使用溫度範圍，℃	標準號
奧氏體不鏽鋼	0Cr18Ni10Ti	­200-550	GB/T4237
	0Cr17Ni12Mo2		GB/T3280
	0Cr18Ni9
	00Cr19Ni10	­200­425
	00Cr17Ni14Mo2	­200­450
耐蝕合金	NS111	­200­700	GB/T15010
	FN-2		CB1330

上表所列材料均應為固溶處理態。對於按GB/T4237選用的奧氏體不鏽鋼板，其表面質量應符合上表組別要求。對於按GB/T3280選用的奧氏體不鏽鋼板，其表面加工應符合No.2D或No.2B表面加工等級要求。
五、受壓筒節
膨脹節中端管、中間管、法蘭接管等受壓筒節用材料，一般應與安裝膨脹節的管道中的管子材料相同或相近。
六、受力件
膨脹節中拉桿、鉸鏈板、萬向環、銷軸及其連線附屬檔案等承受波紋管壓力推力的受力件用材料應按其工作條件適當選用。
