合股機用途
合股機主要使用於花線、膠質線及各種橡塑線纜、電話線纜等絕緣導線的絞合之設備。

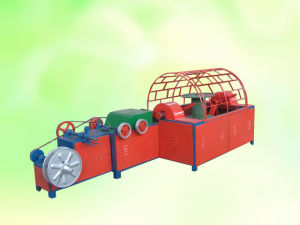

合股機有花線合股機,銅軟膠質線合股機
合股機技術參數
技術數據 | 機型 | ||||

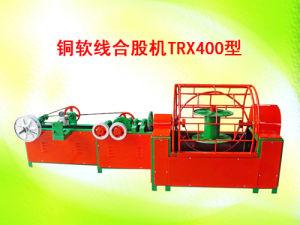

TRH400 | TRX400G | TRX400 | TRH500 | TRH630 | |
中心盤直徑 | Φ400mm | Φ400mm | Φ400mm | Φ500mm | Φ630mm |
收線盤直徑 | Φ400mm | Φ500mm | Φ315mm | Φ400mm | |
絞籠最大轉速 | 400r/min | 400r/min | 400r/min | 360 r/min | 360 r/min |
計米精度 | <0.5% | 機械式計米 | <0.5% | 機械式 | 機械式 |
排線裝置 | GP20 | GP20 | |||
電機功率 | 1.1 kw | 1.1 kw | 1.1 kw | 1.5kw-4 | 2.2kw-4 |
絞合節距 | 17.5~42mm | 30~50mm | 17.5~42mm | 30-50 mm | 30-50mm |
弓絞結構 | 同步絞合 | 同步絞合 | 同步絞合 | 同步絞合 | 同步絞合 |
合股機安裝
1、參照地基圖進行基礎安裝。2、電工電器安裝接線。
3、空機運轉,發現有鬆動的螺絲進行緊固。
合股機操作使用
1、安放需要絞合的線盤。弓絞框內和後放線架內需安放線盤。把後放線架內線盤上的線芯引出後,經進線軸中心孔引出至弓絞上,經弓絞上的平滑輪再引到合線軸內絞合輪上,並經合線孔引出。2、支承架上放置的線盤,引出線穿過合線軸。
3、兩根線芯並頭後經牽引輪再繞到計米輪上,在牽引輪和計米輪上復繞二周后,引至收線盤。
4、啟動電機進行運轉、並同時絞合線芯,根據絞合節距之要求,調換節距輪達到絞合節距之要求。該機是一種單根線芯進行纏繞另一根線芯的絞合設備,即絞合芯線又使絞合的電線成卷。成卷的米數由機械方式計米計數。用戶根據生產需要,每盤電線的長度由用戶自定。
合股機維護與保養
1、在絞合電線之前,應不定時檢查各轉動部件是否有潤滑油脂,防止無潤滑油運轉。2、禁止啟網運轉,防止意外事故。
3、根據生產絞合線的情況,調整絞合後的鬆緊度。
4、長期不用,應進行必要的維護,使之用時保持設備的完好運轉。
