概述

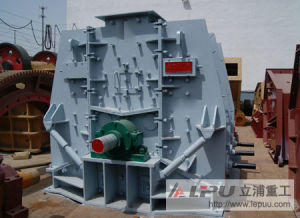

反擊式破碎機一般作為二級破碎設備，也可根據用戶的要求，變換轉子和破碎腔，作為初級破碎設備，廣泛套用於高速公路、水庫、鐵路、機場等對石料形狀要求比較高的領域，具有破碎比大、產量大、性能穩定、破碎後石料立方體好，針片狀少等特點。
分類
反擊式破碎機可分為兩種類型：PF型和PFV型。下面分別介紹：

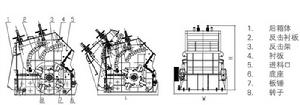

工作原理和結構圖：
反擊式破碎機PF型是一種利用衝擊能來破碎物料的破碎機械。當物料進入板錘作用區時，受到板錘的
技術參數：
| 型號 | 轉子規格 （mm） | 進料口尺寸 （mm×mm） | 最大進料邊長 （mm） | 處理能力 （t/h） | 電動機功率（kw） | 重量 （不包括電機）（t） | 外形尺寸 （L×W×H） （mm） |
| PF-1007 | φ1000×700 | 400×730 | 300 | 37-45 | 30-55 | 9.5 | 2400×1558×2660 |
| PF-1010 | φ1000×1050 | 400×1080 | 350 | 50-80 | 55-75 | 12.2 | 2400×2250×2660 |
| PF-1210 | φ1250×1050 | 400×1080 | 350 | 70-120 | 110-132 | 14.1 | 2690×2338×2890 |
| PF-1214 | φ1250×1400 | 400×1080 | 350 | 130-180 | 132-160 | 18.6 | 2690×2688×2890 |
反擊式破碎機PFV型
工作原理和結構圖：反擊式破碎機PFV型是一種利用衝擊能來破碎物料的破碎機械。當物料進入板錘作用區時
| 型號 | 轉子規格 （mm） | 進料口尺寸 （mm×mm） | 最大進料邊長 （mm） | 處理能力 （t/h） | 電動機功率 （kw） | 重量 （不包括電機）（t） | 外形尺寸 （L×W×H） （mm） |
| PF-1010V | φ1000×1050 | 400×1080 | 350 | 50-80 | 55-75 | 13.2 | 2400×2250×2660 |
| PF-1210V | φ1250×1050 | 400×1080 | 350 | 70-120 | 110-132 | 15.2 | 2696×2338×2890 |
| PF-1214V | φ1250×1400 | 400×1080 | 350 | 130-180 | 132-160 | 20 | 2690×2688×2890 |
| PF-1310V | φ1300×1050 | 490×1170 | 350 | 70-120 | 110-160 | 13.5 | 2780×2478×2855 |
| PF-1315V | φ1320×1500 | 860×1520 | 350 | 150-220 | 180-220 | 20.5 | 3096×3273×2667 |
| PF-1515V | φ1500×1500 | 850×1580 | 350 | 220-280 | 280-315 | 29.5 | 3550×2835×3270 |
| pfx-1010 | φ1000×1500 | 400×1080 | 40 | 20-50 | 90-110 | 9.2 | 2492×1821×2202 |
性能介紹
反擊式破碎機分為單轉子反擊式破碎機、雙轉子反擊式破碎機和單段錘式反擊破碎機及複合整形反擊破，環球生產的反擊式破碎機(反擊破)能處理粒度不大於120-500毫米、抗壓強度不超過320兆帕的各種粗、中、細物料礦石、岩石（花崗岩、石灰石、混凝土等），廣泛用於水電、高速公路、人工砂石料、破碎等行業。該系列反擊式破碎結構獨特、配備高鉻板錘、獨特的反擊襯板；適合硬岩破碎、高效節能；排料粒度大小可調，能簡化破碎流程，而且具有破碎比大、破碎效率高、產品形狀呈立方體、可選擇性破碎等優點。
優勢分析
1、無篩板，克服了物料溫度大堵機的問題。
2、轉子可正反轉，使錘頭和破碎板均勻磨損顎式破碎機主要用於對各種礦石與大塊物料的中等粒度破碎，廣泛運用於礦山、冶煉、建材、公路、鐵路道渣石、水利和化工等行業，減少了停機更換易損件的頻率。
3、排料口間隙可調，出料粒度均勻，產量大、耗能低。
4、破碎腔開啟方便，易於更換易損件，大型機採用液壓油缸。
套用範圍
廣泛套用於礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓強度不超過320兆帕的各種物料。
工作原理
反擊式破碎機是一種利用衝擊能來破碎物料的破碎機械。當物料進入板錘作用區時，受到板錘的高速衝擊使被破碎物不斷被拋向安裝在轉子上方的反擊裝置上破碎，然後又從反擊襯板上彈回到板錘作用區重新被反擊,物料由大到小進入一、二、三、反擊腔重複進行破碎 。直到物料被破碎至所需粒度，由機器下部排出為止。調整反擊架與轉子架之間的間隙可達到改變物料出料粒度和物料形狀的目的。
常見問題
如何解決反擊式破碎機運轉過程中出現的問題
A.軸承溫度過高。
B.機器內部產生敲擊聲。
排除方法：
1) 停車並清理破碎腔。2) 檢查襯板的緊固情況及錘與襯板之間的間隙；3) 更換斷裂件。
C.出料過大。
排除方法：
1) 通過調整前後反擊架間隙或更換襯板和板錘；2) 調整反擊架位置，使其兩側與機架襯板間的間隙均勻，機架上的襯板磨損，即予更換
