單段錘式反擊破碎機

單段錘式反擊破碎機

單段錘式反擊破碎機是鄭州鼎盛在吸收國內外先進技術後最佳化設計而成的硬岩破碎設備,可處理粒度不大於60-800mm的堅硬岩石,如花崗岩、玄武岩、石灰岩、河卵石、水泥熟料、石英石、鋁礬土、混凝土、爐渣等,產品粒度80%小於30mm,具有破碎比大、破碎效率高、維修方便、運行費用低等特點,產品呈立方體,是高等級公路路面及水電行業用骨料的首選設備,被廣泛套用於高等級公路、水電壩區建設、人工砂石生產線等領域。

基本介紹

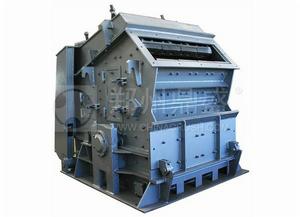

單段錘式反擊式破碎機單段錘式反擊式破碎機

反擊式破碎機分為單轉子反擊式破碎機雙轉子反擊式破碎機和單段錘式反擊破碎機及複合整形反擊破,反擊式破碎機能處理粒度不大於120-500毫米、抗壓強度不超過320兆帕的各種粗、中、細物料礦石、岩石(花崗岩、石灰石、混凝土等),廣泛用於水電、高速公路、人工砂石料、破碎等行業.單段反擊式破碎機結構獨特、配備高鉻板錘、獨特的反擊襯板;適合硬岩破碎、高效節能;排料粒度大小可調,能簡化破碎流程,而且具有破碎比

性能特點

1、產品粒度80%<30mm;
2、轉子採用世界最先進的有限元計算技術,局部補強,與同行業相比壽命更長;
3、板錘採用超耐磨性、高韌性的鉻、鉬、釩合金材質,抗衝擊、磨損力、壽命大大增強;
4、成品呈立方體,稜體表面積最大,是高等級公路路面及水電行業用骨料的首選設備;
5、設備體積小,液壓開啟裝置、操作簡便、安裝和維修方便;

工作原理

單段錘式反擊破碎機主要有前架體、後架體、下架體、轉子部件、轉動裝置、液壓站等六大部件組成。反擊式破碎機進入工作指令後,電源接通、電動機開始加速鏇轉,並通過三角皮帶帶動轉子鏇轉。 10分鐘後,石料通過運輸帶、進料口進入第一破碎腔,被高速鏇轉的轉子板錘相撞擊,按照碰撞理論設計的轉子能使小於300mPa的大石料破碎為小塊,加之它們碰撞後又反擊到反擊板的襯板上,以及石料間的相互碰撞,大部分石料應在此腔內粉身碎骨。偶爾一些難以破碎的大石料經第一腔的各種打擊後,也出現各種紋理及裂紋,它們在轉子的推動下推開第一閘門,進入第二破碎腔,進入第二腔的大小石料在轉子的離心力作用下,撞擊到第二反擊板上,此時,石料的速度較第一腔又增加了ω 倍,使小石料能進一步破碎成更小的石料。當破碎後的石料小於第三反擊板的柵孔寬度時,石料即可通過這些柵孔漏出,大於柵孔的石料在第三破碎腔進一步破碎成成料而通過第三閘門排出。

技術參數

型號規格 進料口尺寸(mm) 最大進料粒度(mm) 轉子尺寸
(mm×mm)
處理能力
(t/h)
功率
(kw)
外形尺寸
(mm×mm×mm)
PF-1007V 400×730 250 Ф1000×700 20~40 55 2400×1560×2660
PF-1010V 400×1080 300 Ф1000×1050 60~90 75 2440×2250×2630
PF-1210V 400×1080 350 Ф1250×1050 70~120 132 2700×2340×2900
PF-1214V 400×1430 350 Ф1250×1400 80~140 132/160 2700×2690×2890
PF-1315V 860×1520 350 Ф1320×1500 150~200 220 3100×3280×2670
PF-1320V 860×2030 500 Ф1320×1200 200~280 315 3329×3205×3279
PF-1416V 1052×1652 500 Ф1420×1600 280~350 355/280 4905×3154×2613
PF-1520V 2040×1315 700 Ф1512×2000 350~450 400/450 3849×3422×3649
PF-1620V 2040×1315 700 Ф1612×2000 450~550 500 3949×2520×3426
PF-1820V 1620×2040 700 Ф1800×2000 550~700 630/710 4471×3250×4008
PF-2022V 1660×2460 800 Ф2018×2238 800~1000 900 4800×4740×4180
PF-2024V 1800×2430 1200 Ф2000×2400 800~1100 1120 4800×4740×4180
