可調式焊接滾輪架

可調式焊接滾輪架

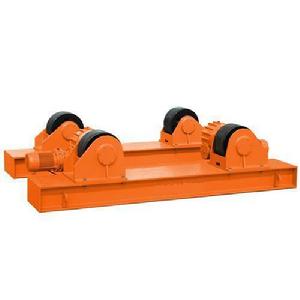

可調式焊接滾輪架可調式焊接滾輪架可通過預留螺孔或絲槓調節滾輪中心距,以適應工件直徑變化,驅動採用擺線針輪減速機方式或蝸輪蝸桿減速機方式,雙電機驅動。

產品簡介

可調式焊接滾輪架 可調式焊接滾輪架

根據用戶的需求,滾輪分膠輪、鋼輪、鋼膠組合輪三種形式;可與其它設備聯動控制。該滾輪架主要用於圓柱形筒體的焊接、拋光、襯膠及裝配等,還可與其它工裝配合進行錐體、分段不等徑迴轉體的裝配和焊接。本產品廣泛套用於風電、壓力容器、石化、管道、鋼結構、鍋爐、造船、堆焊修復等行業。還可根據用戶需要設計、定製各種類型的滾輪架。

主要參數

規格型號 HG2/HG2W-5 HG2/HG2W -10 HG2/HG2W -20 HG2/HG2W -40 HG2/HG2W -50 HG2/HG2W -60 HG2/HG2W -80 HG2/HG2W -100
載 重 (t) 5 10 20 40 50 60 80 100
筒體 直徑 最小(mm) 250 300 350 600 850 850 850 1000
最大(mm) 1800 3500 3600 4200 5000 5000 5000 5500
滾輪速度(m/h) 6-60 6-60 6-60 6-60 6-60 6-60 6-60 6-60
電機功率(kw) 1×0.25 2×0.25 2×0.37 2×0.55 2×0.75 2×0.75 2×1.1 2×1.5
調速方式 變頻調速
外形尺寸 長度(mm) 主1260 從1260 主1760 從1760 主1960 從1960 主2440 從2440 主2800 從2800 主2800 從2800 主3010 從3010 主3310 從3310
寬度(mm) 主725 從280 主725 從280 主745 從320 主960 從400 主1180 從480 主1260 從480 主1420 從560 主1450 從560
高度(mm) 660 660 943 1142 1142 1142 875 1393
