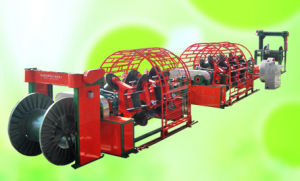

叉式絞線機SJ500/12+18-24型用途
叉式絞線機專供電線廠生產製造銅絞線、鋁絞線或鋼芯鋁絞線之用。
叉絞機(絞線機)SJ500/12+18+24型鞏義市長城海綿電線設備廠提供資料
叉式絞線機SJ500/12+18-24型技術參數
1、單線直徑：2.15—4.33mm
2、絞線直徑：12.48—38.98mm
3、絞線截面：95—800mm平方
4、絞線節距：162—506.74mm
5、主機轉速：rpm131.36（一段）、110.32（二段）、93.53（三段）
6、牽引輪直徑：φ1600mm
7、出線速度：21—47m/min
8、液壓推動器型號：YT1—45Z/6
9、主電機功率：22KWYCT250—4B型、轉速132—1320rpm
10、盤具：500mm
11、盤具數：54個
12、放線盤尺寸：φ1250mm
13、收線盤尺寸：φ2000×φ1120×1500mm
叉式絞線機結構說明
叉式絞線機主要組成部件
放線架、絞線機組、壓線模盤、牽引箱、牽引輪、收排線裝置、主電動機及其配套的電氣控制部分。
叉式絞線機各主要部件功能
1、放線架：專供為主機釋放芯線之用。
2、絞線機組：絞線機組由分別各自相對獨立成線，可裝盤具數量分別為12、18、24的三段叉絞機組成。每段線盤架上安裝的線盤用頂錐和剎車頂錐固定。分線盤的分線孔呈圓錐狀，利於單線的絞合。每段機體的主機部分分別裝有電力液壓推動器，當主電機電源斷開時，油泵電機開始工作，使制動閥活塞上頂，由於槓桿作用，將各自的一對制動閘凡剎住主軸制動輪,使主機即停.侍重新啟動時,制動油泵電機斷電,油泵內活塞在彈簧作用下，迅速復位，閘瓦即行分離。
叉式絞線機為三段叉式絞線機組而成的54盤叉絞機。也可根據半成品線及成品線的需要將機器分段使用，而此只需將不需用的各段主軸箱腰部的分離手柄搬動一個角度便可。
3、叉式絞線機模座：模座位於分線盤前端，系供調整線束和固定焦點之用，模座安裝在主軸箱之箱體上，用兩根導槓固定，並能根據絞制角度的不同通過轉動絲桿進行縱向調整，以利單線正確分布在芯線表面上。
4、叉式絞線機牽引裝置：牽引裝置分別有牽引變速箱和直徑為φ1600（φ1255）毫米的牽引輪組成。由於成品需要的捻向不同，主軸的迴轉方向也需要改變，為了保證牽引方向不變，牽引變速箱裡設計了牽引換向機構，通過搬動牽引箱上部的換向手柄便可保證牽引方向不變。
叉式絞線機採用雙牽引輪，從而充分保證了絞線的表面質量。
5、叉式絞線機計米器：附有計量成品的長度裝置。計數器和一組傳動齒輪組成，其傳動方式是借牽引輪的迴轉通過傳動齒輪促使計數器中的數字的轉動，每進位一次，即表示絞線的長度為一米，根據計數器累積的數字，計數器裝有復零裝置。
6、叉式絞線機收排線部分：排線架是有傳動齒輪箱傳動，力矩電機帶動，用GP50排線器排線調整簡單，使用方便。
叉式絞線機安裝潤滑說明
1、安裝：按照基礎圖尺寸打造地基。安裝機器時，用水平儀將每一段的機器搞水平，同時使各段軸心線與牽輪上頂面處於同一水平線上，然後在地腳螺栓孔穴中灌注混凝土，待凝固後，堅固地腳螺栓。
2、潤滑：各傳動齒輪箱中的齒輪和軸承採用30#機油浸漬或飛濺潤滑，齒輪箱第一次換油應在運轉100小時時，然後重新加油，之後經常檢查機器運轉各部位的潤滑情況，並注意加油。
