簡介

在數字傳輸系統中，因為存在噪聲，信道衰落等干擾因素，會使傳輸的信號發生錯誤，產生誤碼。雖然數位訊號的傳輸為了防止誤碼而會進行信道編碼，增加傳輸碼的冗餘，例如增加監督位等來克服信號在信道傳輸過程中的錯誤，但這種檢錯糾錯能力是有限的。例如當出現突發錯誤，出現大片誤碼時，這時信道的糾錯是無能為力的。而卷積交織器可以將原來的信息碼打亂，這時儘管出現大面積突發性錯誤，這些可以通過解交織器來進行分散，從而將大面積的錯誤較為平均地分散到不同的碼段，利於信道糾錯的實現。利用相關技術構建卷積編碼器，可以對信號進行卷積碼編碼，使信號在通信的工程中具有良好的糾錯性能。

原理

卷積碼擁有良好的糾錯性能，是一種被廣泛套用於移動通信的信道編碼系統。一個（n，k，m）卷積碼編碼器由 k個輸入，具有 m階存儲的 n個輸出的線形時序電路實現。通常， n和 k是較小的整數，且，但m比較大。當時，信息序列不再分成小塊，以便可以連續處理。卷積碼（n，k，m）表示碼率，編碼器級數，其中 s是碼約束長度。

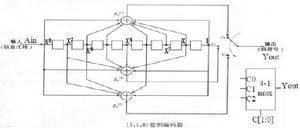

反向CDMA信道使用（3，1，8）卷積碼，碼率，約束長度為9，由於，，，則該卷積編碼器包含單個輸入端，一個8級移位暫存器，三個模2加法器和一個3向編碼器輸出的連續轉向器。編碼器每輸入一位信息比特將產生三位編碼輸出。這些編碼符號中，第一個輸出符號是生成序列編碼產生的符號，第二個輸出符號是由生成序列編碼產生的符號，最後一個輸出符號是由生成序列編碼產生的符號，如下圖所示。
