基本特徵
南陽玉產於河南南陽市北8公里的獨山，故又稱獨山玉。它與只有一種礦物元素組成的硬玉、軟玉不同，是以矽酸鈣鋁為主的含有多種礦物元素的“蝕變輝長岩”。南陽玉的硬度為6---6.5，比重為3.29，其硬度幾乎可與翡翠媲美，故國外有地質學家稱其為“南陽翡翠”。南陽玉的歷史地位過去沒有引起重視，其實其開採時間相當早，早在新石器時代晚期就被採用了。南陽黃山出土的一件南玉鏟，經鑑定就是新石器時代晚期的產物。殷墟出土的有刃玉石器中的7件玉器，質料也全是南陽玉。獨山玉（DushanJade）因其主要產於南陽獨山而得其名。獨山位於南陽市東北處。獨山玉玉質堅韌微密，細膩柔潤，色澤斑駁陸離，溫潤，有綠、藍、黃、紫、紅、白六種色素，77個色彩類型，是工藝美術雕件的重要玉石原料，成為南陽著名特產，是中國四大名玉之一。獨山玉雕，歷史悠久，考古推算，早在5000多年前先民們就已認識和使用了獨山玉。在舊中國，南陽玉雕已形成一大行業，城內有作坊80餘家。
獨山玉經歷數千年的開採，遍山洞穴累累。古代采玉坑多為豎井式，一般較為淺顯。使用爆破技術及鑿岩機、礦車等器械，坑道已深至山中達數百米，密如蛛網的支道縱橫交錯，十分複雜。
化學成分
化學成分主要特點:SiO2為41~45%左右；Al2O3為30~34%左右；CaO為18~20%。這表明獨山玉由鈣鋁矽酸鹽類礦物組成。獨山玉石礦還含有微量的銅、鉻、鎳、鈦、釩、錳等。南陽玉硬度6～6.5。有玻璃光澤，多數不透明，少數微透明。化學分析的結果是：二氧化矽41～45%，氧化鋁30.71～34.14%，氧化鎂0.28～1.73%，氧化鉀0.02～2.64%，三氧化二鐵0～0.8%，氧化亞鐵0.27～0.88%，氧化錳0.02～0.1%，三氧化二鉻0.01～0.34%，結晶水0.23～0.74%，二氧化碳0.06～0.52%。南陽玉的微量元素分析結果是：鉻0.01～0.5%，鎳小於0.1%，釩0.001～0.1%，錳0.01～0.05%，鈦0.001～0.5%。
礦物組成
南陽獨玉主要礦物檢測參數：
普通輝石：單斜晶系NP=1.682-1.700Nm=1.687-1.706Ng=1.710-1.7242V(十)=50°-61°Fe+3增加，2V由30°→0°→60°，顯一軸晶。a∧NP=23°―31°b//Nmc//Ng=+38°―+55°(010)面c∧Ng=+38°-+54°多色性NP=淺綠Nm=淺黃綠Ng=綠。晶形短柱狀，有聚片雙晶，橫切面八邊形。
綠簾石：單斜晶系NP=1.711-1.729Nm=1.715-1.761Ng=1.719-1.778Ng-NP=0.008-0.0492V(-)=64°-89°Fe+3增加2V減小b//Nmc∧NP=1°-5°a∧Ng=25°-30°多色性NP=無、淺黃、橙黃、淺綠Nm=淺黃、棕綠Ng=金黃、檸檬、綠晶形柱狀、板狀，橫切面假六邊形。
斜黝簾石：單斜晶系NP=1.697-1.711Nm=1.699-1.715Ng=1.702-1.719Ng-NP=0.005-0.0082V(+)=65°-90°Fe+3增加2V減小b//Nmc∧NP=0°-12°異常普魯斯藍干涉色。晶形柱狀、板狀、粒狀，橫切面假六邊形
黝簾石：斜方晶系NP=1.695-1.701Nm=1.696-1.702Ng=1.702-1.706Ng-NP=0.006-0.0092V(+)=30°-60°Fe+3增加，2V由30°→0°→60°，顯一軸晶。a//Nmb//NPc//=Ng異常普魯斯藍、褐干涉色。晶形柱狀、板狀、粒狀，橫切面假六邊形。
拉長石：Ab50An50-Ab30An70三斜晶系NP=1.555-1.563Nm=1.558-1.567Ng=1.562-1.571Ng-NP=0.007-0.0082V(十)=76°-90°(010)∧(001)=84°4′晶形柱狀，(010)板狀，鈉氐雙晶與卡氏雙晶接合，解理(001)完全，(010)好，(110)差。(010)面具綠藍暈色。
培長石：Ab30An70-Ab10An90三斜晶系NP=1.563-1.571Nm=1.567-1.577Ng=1.571-1.582Ng-NP=0.008-0.0112V(-)=79°-83°NP∧(010)=39°-51°晶形柱狀，(010)板狀，鈉氐雙晶與卡氏雙晶接合。
鈣長石：Ab10An90-Ab0An100三斜晶系。
岩石學分類
獨山玉在岩石學分類中屬基性岩類中的輝長岩―玄武岩類。礦物成分主要為基性斜長石(鈄長石牌號An>50，拉長石―培長石―鈣長石)、輝石，少量橄欖石、角閃石、黑雲母，可有微量鉀長石、石英出現。獨山玉化學成分屬鈣鋁矽酸鹽岩類，SiO2含量45-52%，稱基性岩，富TiO2，一般含量>1%。
基性岩在地殼中分布廣泛，在中國占岩漿岩出露面積0.4%，其中以玄武岩分布最廣(如二疊紀峨眉山玄武岩在雲、貴、川三省分布面積達50萬平方公里)，由於斜長岩以脈狀侵入產出為主，因而總的分布是很少的。
斜長岩是基性岩中的深成淺色脈岩，在“國際地科協(IUGS)深成岩分類命名”占“斜長岩31”處，在超鎂鐵質岩、輝長岩分類圖中占“11斜長岩”處。
斜長岩化學成分%(戴里值)SiO2：50.40，TiO2：0.15，Al2O3：28.30，Fe2O3：1.06，FeO：1.12，MnO：0.05，MgO：1.25，CaO：12.46，Na2O：3.67，K2O：0.74，H2O：0.75，P2O5：0.05。
成因產狀
產於獨山岩體中，根據動力變質情況分為輝長糜棱岩帶、糜棱輝長岩帶和輝長碎裂岩帶。經研究表明，獨山玉是斜長岩漿期後高、中溫熱液礦床，形成溫度為355~430℃，玉石是多起多階段的產物，隨熱液從早期到晚期，Ca、Cr、Fe、Ti離子含量逐漸增加，玉石顏色從無色到白色到綠色到紫色再到天藍色，晚期長石牌號也逐漸增加。著名產地
獨山玉是我國特有的玉石品種，主要產於河南省南陽市獨山、新疆、四川等地。①河南獨山玉
產於河南省南陽市獨山，故命名獨山玉(南陽玉)，是一種古老玉種。
②新疆獨山玉
新疆獨山玉是一種蝕變斜長岩，由於岩石風化後突出，高出圍岩，遠望也似“獨山”命名為新疆獨山玉。
地質特徵：位於西準噶爾地區，產於超基性斜輝輝橄岩體中呈脈狀、串珠狀貫入，接觸界線明顯，脈寬幾米長几十米。
顏色：白帶綠色斑點、乳白、綠、藍。
岩石特徵：蝕變斜長岩、橄欖斜長岩，半自形柱狀粒狀結構，局部呈放射狀結構，鱗片變晶結構。
礦物成分：斜長石、橄欖石、黝簾石、蛇紋石、水鈣榴石、葡萄石、綠泥石。
開採歷史
據文字記載，南陽玉在漢代已開採是無疑問的。考古出土的資料將南陽玉的開採推到商晚期以前。1952年李濟在《殷墟有刃石器圖說》中指出，殷墟有刃石器凡四百四十四件，其中有玉器七件，而這七件玉器的質料全是南陽玉。《安陽殷墟五號墓的發掘報告》中也指出，殷墟婦好墓中出土的七百餘件玉器，其中四十餘件標本經初步鑑定，“其多數與現代遼寧岫巖玉接近，少數與河南南陽玉接近，極個別的與新疆和闐（田）玉相似。”（《考古學報》1977年第2期）而1983年10月在四川成都“寶石講座和學術交流會”上，河南省地質局在宣讀關於南陽玉的一篇論文中說，在南陽縣黃山出土一件南陽玉玉鏟，經鑑定是新石器時代晚期的產物，距今有六千多年的歷史，可知南陽玉早在新石器時代晚期就已被採用了。鑑別方法

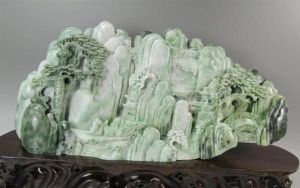

蓬萊仙境獨山玉與翡翠的區別可以從下列幾個方面入手：
(1)綠色獨山玉的顏色是由含有細粒的鉻雲母或含鉻綠泥石所引起的，沿小裂隙形成濃綠色短線狀，小脈狀的色帶，並且顏色偏藍偏灰色，不夠鮮艷。
(2)綠色獨山玉的綠色色脈中常見有黑色的色斑(暗色礦物)即使在強光照射下仍顯黑色。而綠色翡翠中的黑點通常較少見，而且在強光下顯翠綠色。
(3)具斑雜狀色斑的墨綠色獨山玉的顏色分布與翡翠不同。
(4)獨山玉雖然粒度細，但由於不同種類礦物的硬度差別大，分布不均勻，所以拋光面往往不平整，拋光質量往往不好，油脂光澤明顯。
(5)查爾斯濾色鏡下變紅是綠色獨山玉與翡翠鑑別的明顯特徵。
(6)獨山玉的折光率和相對密度也可當作參考性的鑑定特徵
半透明藍綠色獨山玉與高品質的翡翠外觀相近，但是翡翠為纖維交織結構與獨山玉的粒狀結構明顯不同，通過折射率值、密度值測試很容易將二者區分。而且此種獨玉顏色因含鉻雲母所致，在查爾斯濾色鏡下變紅，另外，獨山玉綠色偏藍，常夾有暗色礦物的黑點，這些特徵與相似的翡翠亦明顯有別。
白獨玉易與外觀相似的石英質玉石和軟玉中的白玉相混淆，白玉的結構是氈狀結構，非常細膩，光澤一般為玻璃-油脂光澤，這些和獨山玉很容易區分，石英質玉石雖然也是粒狀結構，但它的折射率和比重都明顯低於獨山玉，所以也很好區分。
獨山玉與其他相似玉石的鑑別：
1．軟玉硬度6-6．5，比重3．2-3．9，折射率1．6-1．64，質地極堅硬細膩，組成礦物為透閃石，陽起石。
2．東陵石硬度為7，比重約2．66，手掂比瑪瑙重，性脆，折射率1．54-1．55，組成礦物為石英，鉻鋰雲母，顏色很少有與瑪瑙相同的條帶狀結構。
3．岫玉硬度2-6，折射率1．53-1．57，硬度變化大，通常4左右，組成礦物為蛇紋石，顏色很少有與瑪瑙相同的條帶狀結構。
4．玻璃仿玉玻璃顏色均勻，含有大小不等的氣泡，破口為貝殼狀，手掂重量較輕。
5．石英岩石英岩為玻璃光澤，顆粒感較強，透明度和硬度強於獨山玉。
品種
簡介
獨山玉的顏色種類由於所含有色礦物和多種色素離子，使獨山玉的顏色複雜和變化多端。其中50%以上為雜色玉，30%為綠色玉，10%為白色玉。玉石成分中含鉻時呈綠或翠綠色；含釩時呈黃色；同時含鐵、錳、銅時，呈淡紅色；同時含鈦、鐵、錳、鎳、鈷、鋅、錫時，多呈紫色等。獨山玉是一種多色玉石，按顏色可分為八個品種。

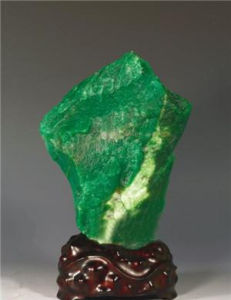

綠獨山玉
綠至翠綠色，包括綠色、灰綠色、藍綠色、黃綠色，常與白色獨玉相伴，顏色分布不均，多呈不規則帶狀、絲狀或團塊狀分布。質地細膩，近似翡翠，具有玻璃光澤，透明至半透明表現不一，其中半透明的藍綠色獨玉為獨山玉的最佳品種，在商業上亦有人稱之為“天藍玉”，或“南陽翠玉”。礦山開採中，這種優質品種產量漸少。而大多為灰綠色的不透明的綠獨玉。紅獨山玉
又稱“芙蓉紅”。常表現為粉紅色或芙蓉色，深淺不一，一般為微透明至不透明，質地細膩，光澤好，與白獨玉呈過渡關係。此類玉石的含量少於5%。芙蓉紅(又分乾白紅、透水紅)。
白獨山玉
總體為白色，乳白色，質地細膩，具有油脂般的光澤，常為半透明至微透明或不透明，依據透明度和質地的不同又有透水白、油白、乾白三種稱謂，其中以透水白為最佳，白獨玉約占整個獨山玉的10%。英文名稱whitedushanjade以乳白色為主，有的帶灰和粉紅色的獨山玉。
根據顏色和透明度的差異又分：
水白玉(又分透白、水白)，
白玉(又分細白、糯白、白和熟色白)，
烏白玉(又分帶灰色調的鳥白和部分更偏灰暗的所謂鐵青)等等。其中以水白玉品質最優，烏白玉最差。在岩石分類上，白獨山玉主要屬於細粒黝簾石化斜長岩或透閃石黝簾石化斜長岩。
紫獨山玉
色呈暗紫色，質地細膩，堅硬緻密，玻璃光澤，透明度較差。俗稱有亮棕玉、醬紫玉、棕玉、紫斑玉、棕翠玉。黃獨山玉
為不同深度的黃色或褐黃色，常呈半透明分布，其中常常有白色或褐色團塊，並與之呈過渡色。褐獨山玉
呈暗褐、灰褐色、黃褐色，深淺表現不均，此類玉石常呈半透明狀，常與灰青及綠獨山玉呈過渡狀態。其中淺色的比較好。黑獨山玉
色如墨色，故又稱“墨玉”。黑色、墨綠色，不透明，顆粒較粗大，常為塊狀，團塊狀或點狀，與白獨玉相伴，該品種為獨山玉中最差的品種。青獨山玉
青色、灰青色、藍青色，常表現為塊狀、帶狀，不透明，為獨山玉中常見品種。雜色獨山玉

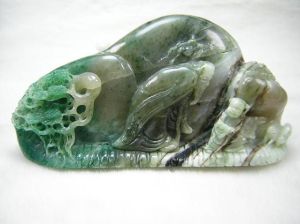

在同一塊標本或成品上常表現為上述兩種或兩種以上的顏色，特別是在一些較大的獨山玉原料或雕件上常出現四至五種或更多顏色品種，如綠、白、褐、青、墨等多種顏色相互呈浸染狀或漸變過渡狀存於同一塊體上，甚至在不足1cm的戒面上亦會出現褐、綠、白三色並存，這種複雜的顏色組合及分布特徵對獨山玉的鑑別具有重要的指導意義。雜色獨玉是獨山玉中最常見的品種，占整個儲量的50%以上。顏色好壞依次為純綠、翠綠、藍綠、淡藍綠，藍中透水白、綠白、乾白及雜色。獨山玉以色正、透明度高、質地細膩和無雜質裂紋者為最佳。其中以芙蓉石、透水白玉、綠玉價值較高。此外，利用玉塊不同顏色模仿自然製作的俏色玉雕獲得好評。
由於獨山玉主要用於玉器原料，故塊度越大越好，一般要求應大於1公斤以上，個別做首飾的特級品可以放低要求。
質量評價
質量評價因素
同大部分玉石相似，獨山玉的品質評價仍以顏色、透明度、質地、塊度為依據，在商業上將原料分為特級及一級、二級和三級四個級別。高品質獨山玉要求質地緻密、細膩、無裂紋、無白筋及雜質，顏色單一、均勻，以類似翡翠的翠綠為最佳。透明度以半透明和近透明為上品，塊度愈大愈好。特級：顏色為純綠、翠綠、藍綠、藍中透水白、綠白；質地細膩為無白筋、無裂紋、無雜質、無棉柳；塊度為20公斤以上。
一級：顏色為白、乳白、綠色、顏色均勻；質地細膩，無裂紋、無雜質，塊度為20公斤以上。
二級：顏色於白、綠、帶雜色；質地細膩，無裂紋、無雜質，塊度為3公斤以上；純綠、翠綠、藍綠藍中透水白，綠白無白筋、無裂紋、無雜質，塊度為20公斤以上。
三級：色澤較鮮明，質地緻密細膩，稍有雜質和裂紋，塊度為1公斤以上。
1．顏色：獨山玉顏色很複雜，單一色調出現的玉料不多，多由2或2種以上色調組成，顏色產生常與所含Cr3+、Fe2+、Mn2+、V2、Ni2+等色素離子有關，且表現為依附於帶色的各種蝕變礦物中，其中綠色同陽起石、鉻雲母、綠泥石有關，淡紅色與黝簾石有關，黃色與綠簾石有關。獨山五顏色複雜多樣，在玉石上分布表現為二：一是各色相互浸染交錯，雜亂無章，另一類表現為大致呈平行帶狀展市，且有色相、濃度上表現為呈漸變的關係。一般依據顏色不同，可以把獨山玉劃分成綠、白、紫、黃、雜色五大類，獨山玉主要以綠色為主，綠色表現為兩類：其一為透明度較好者，其顏色為暗綠色、藍綠色、黑綠色，且藍味較重；其二為不透明者，其綠色多為淡綠色、黃綠色、偏黃味；二者綠色欠正。
獨山玉顏色的雜亂給其選礦分級帶來了困難，與翡翠相比，大多數顏色沉悶，優質料少，但是另一方面，由於獨山玉色彩斑斕，白綠相間，又加以黃、黑、紫等色，極適合玉雕製作表現，若巧用消色，可成為俏色優質產品，其中色鮮艷者亦可做首飾。
2．質地：由於獨山玉由多種礦物成分組成，與翡翠、軟玉有相近的成分，它的質地近似於軟玉和翡翠，具有堅韌緻密細膩的性質，如脂白似白雲，翠綠似翡翠；但總體來說，它的質地不如軟玉和翡翠的質地潔淨，顯示了獨山玉質地複雜性。
3．透明度：由於獨山玉內部結構及組成成分的差異，它的透明度從半透明、微透明到不透明都可以見到。例如同是白色有透水白玉和乾白玉，透水白玉透明度好，主要由粒度小於0.01毫米的斜長石組成，顆粒大小均勻，結構緻密，質地細膩；而乾白玉含有大量黝簾石，且粒度大，分布不均勻，質地粗糙。
4．裂綹：獨山玉中的有兩種成因：一種是原生裂綹，因各種地質作用，將原石割裂成小碎塊；另一種是開採加工過程中，受力作用而產生的的次生裂綹，無方向性；裂綹影響著玉石的自然塊度大小和加工製作。
5．雜質：獨山玉中常分布一些污點或暗色礦物的零星殘餘，俗稱“灰星”，玉中若雜有“灰星”，對玉石工藝品的美觀和潔淨度都有影響。
獨山玉分級體系
獨山玉以顏色是否均一、質地和塊度分為四級。特級：單一的綠色或藍白色、綠白色、質地細膩，無白筋、無裂紋，塊體在20kg以上。
一級：白色、乳白色或綠色，色澤鮮艷，無裂紋、無雜質，塊重在5kg以上者。
二級：乾白色、綠色或雜色，色澤鮮艷，無裂紋、無雜質，塊重在3kg以上者。
三級：色澤較鮮艷，稍有裂紋，稍有雜質，塊重在1kg以上者，雜色塊重在2kg以上。
獨山玉屬中檔玉料，價格相差很大，一般特級品是三級品的7倍。
發展
由於這些年來的亂采濫挖，使得獨山玉的資源十分有限。已經使獨山玉面臨這資源枯竭的境地。這幾年國家對獨山玉實施了有計畫的保護性開採政策，並且也對獨山周圍的小型礦口進行了資源整合，使原本的有18個礦口.最後經過整合後只保留了唯一的一家.從而使以前的年產5000噸的產量一下子滑落至年產500噸。這樣一來，獨山玉的原料銷售便從市場銷售變成了獨家銷售，賣家少，買家多，價格也就自然水漲船高了。但發展前景不容小覷，由於近幾年在開採原料中。高品質的獨山玉，比如天藍、綠白等原料稀奇。所以價格在不斷提升，而且貨源搶手。其實相對於市場上其他玉來說，2015年獨山玉的價格已經是非常適中的階段，所以持續上漲的空間非常大.天然玉石作為一種不可再生的自然資源，非常有限，尤其是高品級的玉石資源就更加有限，有句話叫物以稀為貴。所以業內人士預測。獨山玉的市場發展前景是非常樂觀，而且潛力非常大的。
國家標準
標準號StandardNo.：GB/T31432-2015中文標準名稱StandardTitleinChinese：獨山玉命名與分類
英文標準名稱StandardTitleinEnglish：DushanYu—Denominationandlassification[6]
發布日期IssuanceDate：2015-05-15
實施日期ExecuteDate：2015-06-01
首次發布日期FirstIssuanceDate：
標準狀態StandardState：現行
複審確認日期ReviewAffirmanceDate：
計畫編號PlanNo.：20120668-T-334
代替國標號ReplacedStandard：
被代替國標號ReplacedStandard：
廢止時間RevocatoryDate：
採用國際標準號AdoptedInternationalStandardNo.：
采標名稱AdoptedInternationalStandardName：
採用程度ApplicationDegree：
採用國際標準AdoptedInternationalStandard：無
國際標準分類號(ICS)：39.060
中國標準分類號(CCS)：D59
標準類別StandardSort：基礎
標準頁碼NumberofPages：0
標準價格(元)Price(￥)：
主管部門Governor：國土資源部
歸口單位TechnicalCommittees：全國珠寶玉石標準化技術委員會
起草單位DraftingCommittee：河南省地質博物館、河南省珠寶玉石首飾行業協會、南陽市國土資源局。
