半導體雷射泵浦全固態雷射器(DPSSL)進行雷射打標的工作原理是利用大功率半導體量子阱雷射器代替氣體燈泵浦固態晶體為增益介質雷射諧振腔,使之產生新波長的雷射,在利用晶體備頻混頻交應產生SHG、THG等波長的雷射。通過設計建立了從來料復驗、部裝生產、過程檢查、總裝調試到成品總檢的整個雷射打標工藝流程、操作規程和質量標準。

半導體

半導體及燈泵浦雷射器都是採用ND:YAG(摻釹釔鋁石榴石)晶體作為雷射產生的材料,它可將808nm的可見光轉換為1064nm的不可見的雷射

半導體雷射打標機半導體雷射打標機

,但輸出雷射的另一個更關鍵的因素是使晶體棒輸出雷射的泵浦源,半導體泵浦是利用半導體二極體發出808nm的光波;而燈泵浦是利用氪燈發出
的光來泵浦,但氪燈發出的光的光譜較廣,只是在808nm處有一個稍大的峰值,其它波長的光最後都變成無用的熱量散發掉了。因此半導體泵浦的
雷射器的轉換效率比燈泵浦要高得多得多。優點如下:

免維護不需換氪燈

半導體二極體的壽命長,其額定的工作時間大於10000小時,而氪燈的壽命只有幾百小時(一般在400-600小時左右),所以燈泵浦雷射器
在工作一段時間後,都需要更換氪燈,尤其是對於金屬類打標,所需的能量較大,氪燈的壽命會更受影響。因此半導體泵浦雷射器又稱為免維護
雷射器,意指其工作無耗材,在相當長的時間內不需要維護。我公司為更有效的延長半導體雷射器二極體泵浦源的使用壽命,採用了預燃加變頻
控制技術,即在保證發光管不受電流衝擊的前提下,根據工作量和強度,最大幅度地減少通過發光二極體的電流密度,從而有效的延長了半導體
二極體的使用壽命。根據不同用戶的不同的生產任務,半導體雷射器發光二極體的使用壽命可以保證在一年到三年之間。每台半導體泵浦打標記
可節省換燈耗材費用為:大於12支燈/年*350元/支*3年=1.26萬元。
燈泵浦雷射打標機需常停機換氪燈,對於很多大型的生產線是不能接受的.由於氪燈的壽命不一,這樣又有可能因為國產燈質量的不均衡造成氪燈
使用上的更多的浪廢!所以改用半導體打標機可以較大程度上節省停工維護造成的人力和物力的損失。

省電

由於半導體泵浦的轉換效率高,模式好,更易聚焦出高能量的更小面積的光點,標記同樣的物體時,其所需的外部能量會更小。同時其產 生的廢熱也遠遠小於燈泵浦雷射器,決定了其不需要燈泵浦雷射器那樣龐大的冷卻系統。所以半導體泵浦的雷射器系統的功耗比燈泵浦小得多。 一個50W的燈泵浦雷射標記機的功耗在6KW左右,而一個50W半導體雷射標記機的功耗只在2KW左右,以三年為例,一天工作24小時,一個月工作28 天,一度工業用電1.1元人民幣,光耗電一項,一台半導體雷射器就比一檯燈泵浦雷射器節省(6-2)KW*24小時*28天*12月*3年*1.1/度=10.645萬 元人民幣!

標記效果更好

由於半導體二極體幾乎只發一種波長的光,所以由它泵浦產生的雷射的單色性更好,雷射的模式更佳,好的雷射模式會使雷射聚焦後的光點 更小,能量更集中,取得更好的標記效果;

體積小

半導體雷射模組本身體積小巧,加上其雷射模式好,因此半導體泵浦雷射器的體積比燈泵浦雷射器的體積小近三分之一。
半導體泵浦雷射器產生廢熱少,所需冷卻系統小,一般只需一匹的冷水機即可,需燈泵浦雷射器一般都需要2匹以上的冷水機,同時需要較大水泵 以提供較大的冷卻水流。因此其運行燈泵浦雷射標記機的運行噪音較大,同時龐大的冷水機會產生更多的熱量,尤其在南方夏季,環境氣溫較高 ,這些多餘的熱量會使工人的工作環境更惡劣,或者需要更多的空調系統來調節工作環境的溫度,增大了生產成本。
總之使用半導體雷射器比採用燈泵浦雷射器,雖然每台打標機的價格稍高,但每台打標機3年內的使用成本可以準確計算出的就會節省 11.905萬元人民幣,這還不包括換燈造成停工待機從而影響生產的損失(用戶可自行計算),換燈人員的開支,以及燈質量不齊造成的浪費、維 護生產環境增加的空調降溫費用等等。

優點

1.效率高(可達20%),耗電少。
2.壽命長:有些光電量測廠商把量測設備中雷射的光源由最初的He-Ne雷射改成二極體雷射,以取得最佳的機器壽命(He-Ne雷射壽命一般為10^4HR,而二極體雷射壽命為10^5HR,相差十倍),特別適合現場長時間的操作。半導體雷射打標機一開機很快便穩定下來,又很合適用電路調製其輸出,比如可使用脈波調製法量測距離(而He-Ne雷射必須開機三十分鐘後才穩定下來,這點是萬萬比不上半導體雷射了)。
3.瞬間即可達到開關的作用,適宜通信用途。並且半導體雷射打標機一開機很快便穩定下來,又很合適用電路調製其輸出,比如可使用脈波調製法量測距離(而He-Ne雷射打標機必須開機三十分鐘後才穩定下來,這點是萬萬比不上半導體雷射打標機了)。
4.可得到各種波長:利用周期表中的Ⅲ/V族,例如砷化鎵等化合物可製成二極體雷射,當電流通過pn界面時,將因化合物的不同而發出各種可見雷射及不可見雷射。半導體雷射只要改變組合元素的比例,便可改變不同的能量間隔,不同的能量間隔,提供了不同的輸出波長,由於具有紅外線及紅色波長,在通信及量測上很容易與各種感測器配合而得到很廣泛的用途。
5.機械性質方面:有堅固、體機輕的優點。

產品介紹

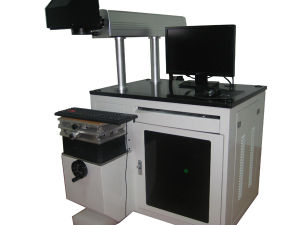

半導體側泵雷射打標機YD-50LAT是利用YAG產生1064nm的雷射,通過振鏡掃描方式對材料進行光刻的打標設備,是現在雷射技術、計算機技術、電子技術、精密機械技術的結晶,是目前工業產品標記領域採用的最先進的打標工藝,它用於所有金屬材料(如金屬、合金、合成複合材料、矽晶片及硬質非金屬等)上雕刻清晰美觀的圖文標記,對於品牌推廣,產品防偽,質量跟蹤和企業信息化管理,具有廣泛的套用價值。
雷射器用波長808nm的半導體雷射側泵浦Nd:YAG介質,光電轉化效率高,光束質量好,性能可靠壽命長;除具備燈泵浦雷射打標機的所有功能外,還有:省燈、省電、打標效果更好、免維護等優點。

產品特點

1.全模組化設計(雷射器模組、光掃描模組、工控電腦、控制箱、雷射電源、Q開關 電源、冷卻機構)各模組具有相應獨立的運行空間,相互連線簡單、直接,最大限度地 減少電磁干擾和熱干擾,保證了系統長時間工作的穩定性。
2.超精光腔設計,專業的雷射諧振腔設計,保證得到最大的出光效率和最好的雷射模式, 同時降低對溫度的依賴性。
3.靈活的控制方式,所有的控制模組都具有手動調節和程控調節兩種任選的控制方式, 可滿足不同用戶的需求。對於標記電流、頻率等電控參數可採用直觀的手動調節。
4.光路預覽功能,焦點指示功能,在雷射的光軸上疊加了可見紅光,用於指示雷射束的位 置,實現對打標範圍的預覽。增加了指示對焦紅光,直觀方便的實現了對焦功能。
5、功能齊全的打標軟體,強大的圖形繪製及編輯功能,自動連結選定對象屬性,操作直觀 方便,支持TrueType字型、單線字型、一維條形碼和二維條形碼,支持多達256支色 筆,可以為不同對象設定不同的加工參數。

技術參數

雷射介質Nd:YAG
雷射功率50W/75W
雷射波長1064nm
重複頻率≤50KHZ
標配幅面110×110mm
標刻深度≤0.3mm/≤0.5mm
標刻線速≤7000mm/s
最小線寬0.04mm/0.05mm
最小字元0.2mm/0.3mm
重複精度±0.005mm
整機最大功率2KW/2.5KW
電源220V/單相/50HZ/15A
工作環境溫度5~28攝氏度,濕度<80%
系統外型尺寸(長×寬×高)1100×720×900mm
重量 150KG

選配器件

1、雷射功率有(W)75100200
(作為模具打標和其他需要深雕材料,採用75W以上功率比較合適)
2、Q開關有單頭Q雙頭Q(100W以上使用)
(當配150W以上半導體泵浦雷射器時,需要用到雙頭Q開關)
3、鏇轉頭D80D50
4、打標範圍(mm)62×62125×125155×155175×175230×230
(打標範圍越大,打標光點越粗,同時標記深度越淺。當需要標記精細圖形或標記深度比較大的圖形時需要用到小範圍的場鏡。)
5、製冷量(W)160036005200

行業套用

可標記各種金屬及非金屬材料,適合於要求更精細,精度更高的加工需求,
廣泛用於電子元配件、手機通訊、鐘錶眼鏡、汽車機車配件、塑膠按鍵、五金、餐具、五金工具、儀器儀表、衛浴潔具、醫療器械、工藝品、PVC管材、家用電器、標牌和包裝等行業,
普通金屬及合金(鐵、銅、鋁、鎂、鋅等所有金屬),稀有金屬及合金(金、銀、鈦),金屬氧化物,特殊表面處理(磷化、鋁陽極化、電鍍表面),ABS料(電器用品外殼,日用品),油墨(透光按鍵、印刷製品),環氧樹脂(電子元件的封裝、絕緣層)等。
