一、產品簡介

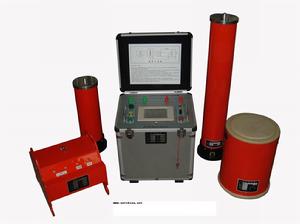

電纜專用攜帶型變頻諧振升壓裝置採用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振,在被試品上獲得高電壓大電流,是當前高電壓試驗的一種新的方法和潮流,在國內外已經得到廣泛的套用。SHXZ系列電纜諧振升壓裝置由調頻調壓電源、激勵變壓器、電抗器、電容分壓器組成。
35kV及其以下電壓等級的電纜使用數量多,試驗工作量大,所以此類耐壓試驗裝置應該體積小,重量輕。本系統中,要求單個人能現場搬動的部件重量不超過 30kg,要求兩個人能現場搬動的部件重量不超過60kg,適合現場搬運;電源採用220V單相電源或380V單相電源,方便現場取電;電抗器部分採用乾式環氧澆注,美觀可靠,適合各類電纜的要求。部分配置還可以滿足110kV電纜的交流耐壓試驗。
二、系統主要指標
額定輸出電壓 | 0~130 kV (有效值)及以下 |
輸出頻率 | 20~300Hz |
諧振電壓波形 | 正弦波,波形畸變率≤1% |
滿負載工作時間 | 連續工作時間60min |
系統品質因數 | 最大負載下≥20 |
頻率調節細度 | 0.1Hz,不穩定度≤0.01% |
工作電源 | 220V或380V單相市電 |
產品基本配置 | ||||||
電抗器 | 勵磁變壓器 | 分壓器 | 適用對象 | |||
2.5kW | 1A/22kV 二台 | 2.5kVA/1 kV | 25kV | 10KV電纜1kM(300m) | ||
4kW | 2A/22kV 二台 | 4kVA/1 kV | 25kV | 10KV電纜2kM(300m) | ||
6kW | 2A/2kV 三台 | 6kVA/1/3 kV | 70kV | 10KV電纜3kM(300m) 35KV電纜0.7kM(300m) | ||
10kW | 1.5A/22kV 六台 | 10kVA/1/3 kV | 70kV | 10KV電纜4kM(300m) 35KV電纜1kM(300m) | ||
15kW | 2A/22kV 六台 | 15kVA/1/3 kV | 70kV | 10KV電纜4kM(300m) 35KV電纜1kM(300m) | ||
15kW | 3A/22kV 六台 | 15kVA/1/3 kV | 70kV | 10KV電纜8kM(300m) 35KV電纜2kM(300m) | ||
25kW | 2.5A/32kV 八台 | 25kVA/1/3/5 kV | 130kV | 10KV電纜10kM(300m) 35KV電纜3kM(300m) 110KV電纜1kM(400m) | ||
50kW | 5A/32kV 八台 | 50kVA/1/3/5 kV | 130kV | 10KV電纜20kM(300m) 35KV電纜8kM(300m) 110KV電纜2kM(400m) |
三、範圍說明
沒有特殊說明,上表給出的10KV,35KV電纜長度為2.5倍耐壓、20HZ~300HZ下的長度,如果是2.0倍耐壓、20HZ~300HZ下,電纜長度要相應增加33%。
