動液面採集的主要原理
動液面遠程自動測量
動液面測量裝置通過GPRS無線通信模組和遠程監控中心通信，井口發聲裝置一旦收到指令或到達設定時間，即按設定的參數啟動電磁閥或微型氣泵向套管內（或外）放氣產生次聲波作為測量次聲源，當遇到套管接箍、液面障礙物，產生次聲回波，回波經回波檢測電路接收採集並把數據編碼壓縮後存儲到存儲晶片中，測量完畢，啟動數據傳送程式，把壓縮後的數據連同套管壓力、井口溫度以及設備自身相關參數通過GPRS網路一同傳送至遠程監控中心，由監控中心對接收到的數據解壓並進行分析處理，得到油井液面高度等數據。
特點：
・實現油井動液面的連續監測和遠程採集，節省人工測試的成本；
・消除傳統測量方式的不安全因素，為安全生產提供了重要的技術保障；
・通過系統採集數據與現場實測數據對比分析發現，動液面數據誤差小於1‰，測量準確率高。
・通過液面變化曲線的波動情況，能夠及時發現油井異常情況，為後續措施提供參考依據。
利用示功圖計算動液面
一是通過靜載示功圖進行計算；二是通過地面功圖計算泵功圖，再利用泵功圖計算油井動液面。三是利用泵功圖計算動液面，消除抽油桿柱的變形、桿柱的粘滯阻力、振動和慣性等影響，更精確反應泵實際工作狀況，使動液面計算精度更高；利用井筒多相流方法計算沉沒壓力和泵排出口壓力，通過混合密度計算液柱壓降。
特點：
・克服了傳統利用聲波儀測試動液面現場操作周期長、勞動強度大、瞬時測試值代表性不強等問題；
・不需要增加硬體設備，升級成本低，更便於推廣。
連續動液面法
即連續監測單井15天得到動液面變化規律，電腦模擬出最直接的抽取方案，該方案能夠確定合理的間抽周期，即利用系統數據分析和回歸功能，創建新“極值法”來精準確定周期，能夠改善工況提高泵效。
特點：
・計算出合理的上、下限後，每日按高液面自動啟井，低液面保護自動停井，實施間抽後，液面變化範圍比較合理，功圖情況有了明顯的改善；
連續動液面相關專利・該技術縮短了油井抽取時間，減少能耗，降低了抽油機桿、管、泵及電機各機械部分的磨損，對改善低產井工況、提高泵效有顯著的效果。
動液面採集系統的主要類型
電源供電動液面採集系統
供電型連續動液面採集監測系統可實現油水井環空液面深度和井口套壓的遠程自動監測功能，適用於套壓大於0.2MPa的油水井，根據實際套壓值，分為0.2~4Mpa，4~10Mpa，10~30Mpa三個等級。

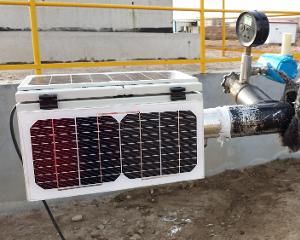

太陽能微功耗動液面採集系統
太陽能微功耗連續動液面採集監測系統採用一體化太陽能供電方式，可實現油水井環空液面深度和井口套壓的遠程自動監測功能，適用於套壓大於0.2MPa的油水井，根據實際套壓值，分為0.2~4Mpa，4~10Mpa，10~30Mpa三個等級。
無壓型動液面監測系統
無壓型連續動液面採集監測系統可實現油水井環空液面深度和井口套壓的遠程自動監測功能，適用於套壓小於0.2MPa的油水井。
