動力管線的管理與維護
管理要則
（1）為加強和改善動能設備管理，確保全全運行，降低動能消耗，機械系統各企業均需按本要則加強動力管線的管理，並繪製全廠各類動能設備（包括蒸汽、壓縮空氣、煤氣、氧氣、氫氣、乙炔氣、給水管道和電力、通訊線路）的管線圖，並應責成企業專管部門指定專人管理。
（2）動力管線應按“一機部生產設備統一分類編號目錄”編號後列入設備固定資產，並需建立相應的檔案資料，其修理複雜係數可參照原一機部生產調度局編印的《動力設備修理複雜係數》一書確定。
（3）動力管線圖應統一以廠區平面圖為底圖進行繪製，廠區平面圖的繪製應符合國標GBJ 1—73《建築製圖標準》，並應採用建築座標進行標註。各管線均應相對建築物標註距離尺寸或用建築座標標註其位置。
（4）管線圖中各管道直徑和電線、電纜直徑以毫米為單位；其餘尺寸一律以米為單位，並精確到小數點後一位（即分米）進行標註，圖上可不寫尺寸單位。
（5）各類動力管線可以合畫在一張總平面圖上，亦可分繪各類管線圖。大型企業亦可分片繪製管線圖。
（6）各企業對今後基建項目，在驗收時應按本要則有關規定，接收施工單位的管線圖紙及技術資料。
（7）各企業在更新、改裝和加裝動力管線時，均應由專管部門簽發《動力管線安(改)裝施工單》（見下圖），施工完畢後應將竣工圖繪製後交專管部門驗收併入檔保存，以便定期修改管線圖時使用。未經專管部門批准不準擅自拆裝（事故處理除外）。
動力管線安（改）裝施工單維護要則
（1）動力管線必須定期巡迴檢查，根據管線特性分剮進行。對線路薄弱段必須採取加固或預防等有效措施。
（2）動力管線結合二級保養做好預防性試駐，如耐壓試驗，泄漏試驗，及時消除管線的“跑、冒、滴、漏”現象。
（3）對管線的分接、改裝、遷位等必須及時做好更改記錄，確保實際運行情況與管線圖相符合。
（4）認真執行計畫檢修，按修理周期和修理內容做好管線的二級保養和大修工作。

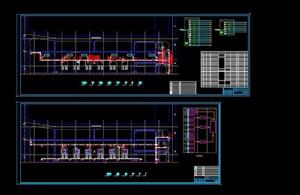

動力管線圖繪製要求
（1）動力管線在施工前應繪製施工圖，在工程結束後應繪製竣工圖，如實反映動力管線的全部情況。
（2）各管線圖中的管件符號應按國標GB140-59和GB141-59繪製。
（3）動力管線圖中各閥門、表計均應單獨標註方位尺寸，並標出規格及其編號。
（4）明設的動力管線必須用油漆塗上色標與色環，如若在管線示意圖上用顏色示意時，其色別應與油漆色標保持一致，管線油漆的色標可參見下圖。
管線油漆的色標（5）各動力管線圖均應從總表、總閥門開始繪製，直到每一使用點為止，如水管繪至各用戶龍頭，壓縮空氣管道繪至各風鎬、風鏟位置點。
（6）架空管線要畫出支、吊架結構，標出標高、坡度方向及排水I=I；埋地敷設管線要標出地下標高、方位 。
電力、電訊線路圖繪製要求
（1）各企業均應繪製變配電一、二次接線圖、電力配電線路圖（包括照明路燈圖）和電訊電路圖。
（2）電力、電訊線路圖中符號應按國標GB312-64《電工系統圖形符號》、GB31 3-64《電力及照明平面圖圖形符號》和GB313-64《電信平面圖圖形符號》的規定繪製。
（3）電纜線路繪製要求：凡有電纜槽（溝）者，均應在圖上繪出電纜槽(溝)橫截面圖，同時畫出槽（溝）方位（包括距離和標高）；凡敷設在一起的電纜，應按次序自左至右、自上而下地標註電纜編號，並應在附表中按編號標註每根電纜的型號、規格及走向，電纜的中間接頭的方位和型式均應標註在圖上。
（4）架空電力線路應繪製到每根電線桿，並應註明（或列表）電桿編號、長度、兩桿間距，並對桿上線路逐層、逐路進行編號、註明線的型號、規格等。
（5）架空線路中特殊線桿、轉角桿、終端桿、耐張桿、分支桿等，均應畫出立面圖。標註線路金具、瓷件、板線及橫擔高度。凡有接地線應標註接地點方位和接地電阻值。
（6）路燈亦需畫出線路圖，並標註燈的型號、功率（瓦數）、幹線規格及離地坪的高度，以及照明線路的控制點。
（7）通訊線路圖應繪製到分線盒，並應列表標註出分線盒內線號、分機用戶的型號 。
