加氣混凝土生產設備

加氣混凝土生產設備

加氣混凝土生產線是以多個設備,將粉煤灰石灰水泥為主要原料,進行原材料製備 --> 配料 --> 澆注 --> 靜養 --> 切割編組 --> 蒸壓養護 --> 出釜 --> 成品堆放。一系列流程工藝生產生出多孔矽酸鹽混凝土製品的生產線設備。

加氣混凝土生產設備簡介

加氣混凝土砌塊設備是一種輕質多孔、保溫隔熱、放火性能良好、可釘、可鋸、可刨和具有一定抗震能力的新型建築材料。早在三十年代初期,我國就開始生產這種產品,並廣泛使用於上海國際飯店、上海大廈、福州大樓、中國人民銀行大樓等高低層建築中。是一種優良的新型建築材料。並且具有環保等優點。
1. 重量輕
加氣混凝土砌塊一般重量為550-750千克/立方米,只相當於粘土磚和灰砂磚的1/4-1/3,普通混凝土的1/5,是混凝土中較輕的一種,適用於高層建築的填充牆和低層建築的承重牆。使用這種材料,可以使整個建築的自重比普通磚混結構建築的自重降低40%以上。由於建築自重減輕,地震破壞力小,所以大大提高建築物的抗震能力。
2. 保溫隔熱性能好
加氣混凝土砌塊設備的導熱係數一般為0.11-0.18千卡/米o小時o度,僅為粒土磚和灰砂磚的1/4-1/5,(粒土磚的導熱係數為0.4-0.58千卡/米o小時o度;灰砂磚的導熱係數為0.528千卡/米o小時o度),為普通混凝土的1/6左右。實踐證明:20厘米厚的加氣混凝土牆體的保溫效果就相當於49厘米厚的粘土磚牆體的保溫效果,隔熱性能也大大優於24厘米磚牆體。這樣就大大減薄了牆體的厚度,相應的便擴大了建築物的有效使用面積,節約了建築材料厚度,提高了施工效率,降低了工程造價,減輕了建築物自重。
3. 強度高
經實驗,加氣混凝土砌塊抗壓強度大於25千克/平方厘米,相當於125號粘土磚和灰砂磚的抗壓強度。
4. 抗震性能好
在震級為7.8級的唐山丰南等地的地震中,據震後考察,加氣混凝土建築只新出現了幾條裂縫,而磚混結構建築全幾乎全部倒塌,使這兩棟相距不遠,結構相同而材料不同的建築形成了鮮明的對照。分析認為,這就是因為加氣混凝土容重輕,整體性能好,地震時慣性力小,所以具有一定的抗震能力。這對於我們這個多地震國家來講將是有很大益處的。
5. 加工性能好
加氣混凝土具有很好的加工性能。能鋸、能刨、能釘、能銑、能鑽。並且能在製造過程中加鋼筋。給施工帶來了很大的方便與靈活性。
6. 具有一定耐高溫性
加氣混凝土在溫度為600℃以下時,其抗壓強度稍有增長,當溫度在600℃左右時,其抗壓強度接近常溫時的抗壓強度,所以作為建築材料的加氣混凝土的防火性能達到國家一級防火標準。
7. 隔音性能好
從加氣混凝土氣孔結構可知,由於加氣混凝土的內部結構象麵包一樣,均勻地分布著大量的封閉氣孔,因此具有一般建築材料所不具有的吸音性能。
8. 有利於機械化施工
就目前的情況來看,預製加氣混凝土拼裝大板可節省成品堆放場地;節約砌築人工;減少了濕作業;加快了現場施工進度,提高了施工效率。
9. 適應性強
可根據當地不同原材料,不同條件來量身定造。原材料可選擇河砂、粉煤灰、礦砂等多種,因地制宜。並且可以廢物利用,有利環保,真正的變廢為寶。

組成部分

原料處理設備有:受料斗,鄂式破碎機,斗式提升機,斗提機,振動給料機,球磨機等
配料澆注設備有:原料儲備儲備倉,料漿計量稱,鋁粉攪拌機,固定式澆注機,移動式澆注車等
靜停切割設備有:模具,側板,蒸養車,翻轉吊具,切割機組,渣漿泵等
編組養護設備有:碼坯輸送機,真空泵,釜前過橋,蒸壓釜,液下泵等
成品出釜設備有:電動葫蘆,出釜吊具,出釜擺渡車,成品夾具等
除塵工段設備有:鄂破單機除塵器倉頂除塵器,磨機出口除塵器等
電氣設備有:配料控制系統,低壓控制櫃,自動控制系統等

10萬m3/年加氣混凝土主要工藝設備

設備名稱 規格及型號 數量
攪拌機 4.2m 1台
攪拌澆注車 4.2m 1台
模框 3.95m×1.25m 30個
模底 4.10m×1.44m 100個
蒸養車 3.00m×1.20m 50台
單梁雙勾雙速行車 Q=5T 1台
單梁單勾行車 Q=5T 1台
吊具 專用 2架
立柱支桿 專用 200根
蒸壓釜 φ2×21m 6條
斗式提升機 D250型 1台
球磨機 φ1200×4500mm 1台
蒸氣鍋爐 8t/h 1.6mpa 1台
移動式卷揚機 3T 6台
切割機 XJQ-A-4.2×1.2×0.6m 1台
鋁粉攪拌機 0.04m 1台
斗式上料車 專用 1台
料漿貯罐 20m 2個
製漿罐 6m 1個
料倉 60m 2個
破碎機 250×400 1台
計量罐 2m 2個

5萬m3/年加氣混凝土主要工藝設備配套一覽表
設備名稱 規格及型號 數量
攪拌機 4.2m3 1台
攪拌澆注車 4.2m3 1台
模框 3.95m×1.25m 10個
模底 4.10m×1.44m 50個
蒸養車 3.00m×1.20m 30台
單梁雙勾雙速行車 Q=5T 1台
單梁單勾行車 Q=5T 1台
吊具 專用 2架
立柱支桿 專用 120根
蒸壓釜 φ2×21m 3條
斗式提升機 D250型 1台
球磨機 φ1200×4500mm 1台
蒸氣鍋爐 4t/h 1.6mpa 1台
移動式卷揚機 3T 3台
切割機 XJQ-A-3.9×1.2×0.6m 1台
鋁粉攪拌機 0.04m3 1台
斗式上料車 專用 1台
序號 型號 設備名稱 數量 單位
1 φ900×2.1m 球磨機 1
2 PE250×400 鄂式破碎機 1
3 SJ500×7 皮帶輸送機 1
4 JJB3.5 移動式攪拌澆注機 1
5 JZW 渦流製漿機 1
6 5t 雙鉤同步行車 1
7 5t 單鉤行車 1
8 3t 行星式卷揚機 1
9 JD 吊具 1
10 - 通吊 1
11 ZPC3.9 蒸養車 10
12 MK3.9 模框 6
13 MD3.9 模底板 20
14 TSJ500 提升機 1
15 - 立柱支桿 50
16 50 LXLZJ-40-25 渣漿泵 1

加氣混凝土控制 標準

一、從選材上要嚴格控制。
加氣塊的原材料主要為水泥、石灰、砂,粉煤灰等,是水泥混凝土製品,含有經水養護而生成的矽酸鈣水化物膠體,水灰比大,膠結料多,骨料為空氣,雖經砂,但收縮值目前根據成本因素只能控制在0.04%(萬分之四)~0.06%(萬分之六)範圍內,比傳統燒結粘土磚大,。而且由於原料和工藝條件差異,各廠家的砌塊乾縮性差異較大。這個加氣混凝土澆築的時候我們一定要多多注意,才能生產出漂亮的加氣混凝土砌塊磚!二、加氣塊砌築要求:
(1)加氣塊的砌築,必須嚴格遵守國家標準《砌體工程施工質量驗收規範》(GB 50203—2002)技術指標要求。
(2)合理安排好工期,不可盲目趕工。如有可能,應儘量避免在常年雨季期間砌築。
(3)砌築砂漿宜選用粘結性能良好的專用砂漿,其強度等級應不小於M5,砂漿應具有良好的保水性,可在砂漿中摻入無機或有機塑化劑。有條件的應使用專用的加氣混凝土砌築砂漿或乾粉砂漿。
(4)為消除主體結構和圍護牆體之間由於溫度變化產生的收縮裂縫,砌塊與牆柱相接處,須留拉結筋,豎向間距為500~600mm(根據所選用產品的高度規格決定),壓埋2Ф6鋼筋,兩端伸入牆內不小於800mm;另每砌築1.5m高時應採用2Ф6通長鋼筋拉結,以防止收縮拉裂牆體。
(5)在跨度或高度較大的牆中設定構造樑柱。一般當牆體長度超過5m,可在中間設定鋼筋混凝土構造柱;當牆體高度超過3m(≤120厚牆)或4m(≥180厚牆)時,可在牆高中腰處增設鋼筋混凝土腰梁
(6)在窗台與窗間牆交接處是應力集中的部位,容易受砌體收縮影響產生裂縫,因此,宜在窗台處設定鋼筋混凝土現澆帶以抵抗變形。門窗洞口上部的邊角處也容易發生裂縫和空鼓,此處宜用圈樑取代過梁。
(7)加氣混凝土外牆牆面水平方向的凹凸部位(如線腳、雨罩、出檐、窗台等),應做泛水和滴水,以避免積水。
(8)砌筑前按砌塊尺寸計算好皮數和排數,檢查並修正補齊拉結鋼筋。可在牆根部預先澆築一定高度的與牆體同厚的素混凝土,目前常用的作法是砌兩皮紅磚,使最上一皮留出大約20mm高的空隙,以便採用與原砌塊同種材質的實心輔助小砌塊斜砌,擠緊頂牢。
(9)由於不同乾密度和強度等級的加氣混凝土砌塊的性能指標不同,所以不同乾密度和強度等級的加氣混凝土砌塊不應混砌,加氣混凝土砌塊也不應與其他磚、砌塊混砌。
(10)嚴格控制好加氣混凝土砌塊上牆砌築時的含水率。按有關規範規程規定,加氣混凝土砌塊施工時的含水率宜小於15%,對於粉煤灰加氣混凝土製品宜小於20%。加氣混凝土的乾燥收縮規律表明,含水率在10~30%之間的收縮值比較小(一般在0.02~0.1mm/m)。根據經驗,施工時加氣混凝土砌塊的含水率控制在10~15%比較適宜,砌塊含水深度以表層8~10mm為宜,表層含水深度可通過刀刮或敲上個小邊觀察規律,按經驗判定。通常情況下在砌筑前24h澆水,澆水量應根據施工當時的季節和乾濕溫度情況決定,由表面濕潤度控制。禁止直接使用飽含雨水或澆水過量的砌塊。
(11)每日加氣塊砌築高度控制在1.4m以內,春季施工每日加氣塊砌築高度控制在1.2m以內,下雨天停止砌築。砌築至梁底約200mm左右處應靜停7天后待砌體變形穩定後,再用同種材質的實心輔助小砌塊斜砌擠緊頂牢。
(12)加氣塊砌築時灰縫要做到橫平豎直,上下層十字錯縫,轉角處應相互咬槎,砂漿要飽滿,水平灰縫不大於15mm,垂直灰縫不大於20mm,砂漿飽滿度要求在90%以上,垂直縫宜用內外臨時夾板灌縫,砌築後應立即用原砂漿內外勾灰縫,以保證砂漿的飽滿度。
(13)牆體的施工縫處必須砌成斜槎,斜槎長度應不小於高度的2/3。
(14)牆體砌築後,做好防雨遮蓋,避免雨水直接沖淋牆面;外牆向陽面的牆體,也要做好遮陽處理,避免高溫引起砂漿中水分揮發過快,必要時應適當用噴霧器噴水養護。
(15)在砌塊牆身與混凝土梁、柱、剪力牆交接處,以及門窗洞框線處和陰角處釘掛10mm×10mm網眼大小的鋼絲網,每邊寬200mm,網材搭接應平整、連線牢固,搭接長度不小於100mm。
(16)在牆面上鑿槽敷管時,應使用專用工具,不得用斧或瓦刀任意砍鑿,管道表面應低於牆面4~5mm,並將管道與牆體卡牢,不得有鬆動、反彈現象,然後澆水濕潤,填嵌強度等同砌築所用的砂漿,與牆面補平,並沿管道敷設方向鋪10mm×10mm鋼絲網,其寬度應跨過槽口,每邊不小於50mm,繃緊釘牢。

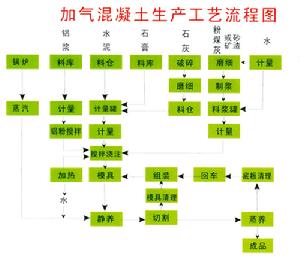

加氣混凝土生產設備的工藝流程

加氣混凝土生產工藝流程:
⑴、首先將儲存的原材料經計量配料;
⑵、配料後注入澆注攪拌機內進行攪拌製成料漿;
⑶、漿經攪拌均勻後澆注進模具內;
⑷、經過一定溫度和時間的預養,待坯體達到一定硬度,即可準備切割;
⑸、翻轉吊具把模具在空中作90度翻轉
⑹、翻轉吊具使用脫模裝置,使模具與坯體分離,並把坯體連同側板一起吊運致切割小車上;
⑺、切割機首先對坯體兩側面進行垂直切割;
⑻、然後對坯體進行縱向水平切割;
⑼、最後對坯體進行橫向垂直切割;
⑽、切割好的坯體由半成品吊具連同側板一起吊至蒸養小車上;
⑾、對切割好的坯體進行編組,入釜待蒸養;
⑿、在一定溫度及壓力下對坯體進行蒸養;
⒀、蒸養後的成品出釜;
⒁、由成品吊具將成品堆垛;
⒂、包裝後裝車;
⒃、側板經側板道返回;
⒄、側板與脫模後的模框組合;
⒅、清理重新組合的模具和側板,等待下次澆注;
⒆、板材配筋(用以製作板材).
