英文名稱：Front Surface Mirror
在光學玻璃的背面，通過真空鍍膜鍍一層金屬銀(或鋁)薄膜，使入射光反射的光學元件。採用高反射比的反射鏡可使雷射器的輸出功率成倍提高;且是第一反射面反射，反射圖像不失真，無重影，為前表面反射作用。如採用普通反射鏡為第二反射面，不僅反射率低，對波長無選擇性，而且易產生重影。而採用鍍膜膜面反射鏡，得到的圖象不僅亮度高，而且精確無偏差，畫質更清晰，色彩更逼真。前表面反射鏡廣泛為光學高保真掃描反射成像之作用。
前表面反射鏡玻璃基本參數：
厚度 標準平坦度 高平坦度選擇
0.55mm-2.3mm 10/10/ 13 mm 12/12/ 2” 8/8/ 2” 4mm 12/12/2” 8/8/2” 20/20/ 4” ,16/16/ 4” 5 mm 12/12/ 2” 8/8/ 2” 20/20/4” ,16/16/4” 12/12/4”,10/10/ 4” 6 mm 12/12/ 2” 8/8/ 2” 4/2/2”, 2/2/2”10mm 4/2/ 2” 2/2/ 2”
反射率Reflection rate
HR-94 (400~700波長平均達到94%以上,成像通用標準)
For Scanner，copier，PTV，OHP---等
HR-97- # ，HR-98- # （某個顏色光波長達到97%以上）
For Scanner，PTV，LCD projector ---等
HR-780-A，HR-780-B （紅外線波長達到97%以上）
For LBP(Laser Beam Printer) or other OAdigital Products
1. 適用範圍
此規格書是針對Scanner用表面鏡的品質、規格所制定的。
2. 材料
用於表面鏡的原片玻璃：浮法玻璃適用。
2-1.根據玻璃厚度劃分的種類：
根據厚度分為以下幾種。
1.）0.5mm/0.7mm/1.1mm/1.25mm/1.9mm/2.0mm/3.0mm/4.0mm/5.0mm
3.玻璃的規格
3-1.玻璃的厚度、尺寸、根據客戶要求定製
4.表面鏡的規格
4-1.鍍膜面的反射率
光與表面鏡成45°入射角時，各波長的反射率特性為以下值。
| 波長（nm,色） | 最小反射率（%） |
| 400（紫） | 92.0 |
| 450（藍） | 95.5 |
| 500（青） | 95.5 |
| 550（綠） | 94.5 |
| 600（黃） | 92.5 |
| 650（橙） | 92.0 |
| 700（赤） | 90.0 |
| 試驗項目 | 試驗內容 | 判定標準 |
| 粘著性 | 用3M Scotch製造的No.600膠帶牢牢地貼在表面的膜面是，然後迅速撕下膠帶。 | 外觀沒有表面鏡膜的剝離、污垢異常現象發生。 |
| 耐磨損性 | 在負重500g、直徑為50mm的圓筒是包上三片棉布，用酒精浸濕，然後以一定的速度使之在表面鏡膜上往復運動300次。 | 外觀沒有表面鏡膜的剝離、污垢異常現象發生。 |
| 耐濕性 | 把表面鏡放置在溫度為50℃、濕度為95%的環境中，然後靜放24小時。 | 外觀沒有表面鏡膜的剝離、污垢異常現象發生。 |
| 耐腐蝕性 （鹽水噴霧） | 把表面鏡放置在溫度為35℃、噴灑過5wt%NaC1水溶液的環境中，然後靜放24小時。 | 外觀沒有表面鏡膜的剝離、污垢異常現象發生。 |
5-1.點狀缺陷：針孔, 白點, 黑點, 贓物，凸/凹點（中央部、周圍部）
| 針孔, 白點, 黑點, 贓物，凸/凹點的大小 | 判定標準（以大板為標準） | |
| 中央部 | 周邊部 (25mm以內) | |
| 直徑0.51以上(mm) | 4個以內(含4個) | 不計 |
| 直徑0.11~0.50(mm) | 25個以內 | 不計 |
| 直徑0.10mm(含)以下 | 不成問題 (全面積不允許) | |
6-1.表面鏡的玻璃一側（沒有鍍膜的一面）的污垢、劃傷，還有玻璃的氣泡等即使可以用肉眼看見，也不能把這些判定為缺陷。同樣的，上述以外可以用肉眼看見的膜面的缺陷等，作為Scanner用，如果對反射率不產生影響，就不能判定為缺陷。
6-2.表面鏡產品須置於潔淨乾燥且避光的環境保存（溫度在25±5℃，濕度60%以下）並在3個月之內使用。
6-3.如若須對產品鍍膜面進行清理，建議客戶採用95%純度的醫用酒精（或丙酮）及表面無雜質、硬物柔軟的紙或布進行清理，清理後待殘液體徹底擦拭乾淨後再進行其它操作。
6-4.反射鏡條紋方向平行於長邊方向。

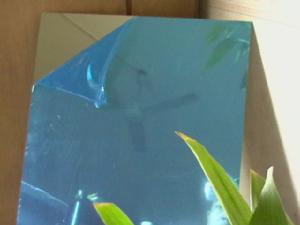

6-5.鏡片表面覆保護膜，片與片之間用紙隔開。
7.檢查條件
以上標準中所涉及到的檢查項目，均採用以下檢查條件。
7－1照明條件：600—1600Lux（日光燈）
7－2視力要求：裸視（矯正後）1.0以上
7－3目視角度：以被檢驗表面為基準，0度角
7－4目視距離：除標註距離的，其餘項目為500±100mm
7－5環境要求：溫度在25±5℃，濕度60%以下
前反射鏡鍍膜層測試標準：
環境與耐久性的測試-MIL STANDARD黏著度(Adhesion):鍍膜層必須經過3M-Scotch BrandNO.600型膠布(或同級品)勞固貼上後，再以金屬溝快速撕開，仍然沒有任何損傷。抗擦損(Abrasion Resistance):鍍膜層必須以直徑3/8 inch、厚度1/2 inch的棉布填裝物擦拭200次後，仍然沒有任何損傷，擦拭力必須在1pound(+/-1/4ponud)之間抗濕氣(HumidityResistance):鍍膜層必須經過24小時的耐濕度測試(49c,95%相對濕度)仍沒有變直質抗腐蝕(鹽霧測試)Corrosion Resistance:鍍膜層必須經過24小時的鹽霧測試(35C,5% NaCl byweight)仍沒有變直質
基本套用
影印機掃瞄器背投電視雷射印表機 紅外線條碼機傳統式投影機LCD 投影機照相機等等。
