概述
前蘇聯“薩姆”-13防空飛彈前蘇聯“薩姆”-13防空飛彈(SAM-13 Missile)
基本數據
箭-10
射程——0.8-5 千米
射高——25米-3.5千米
制導方式——被動紅外尋的制導
基本載彈量／輛—— 8
系統展開時間——40 秒
飛彈再裝填時間——3分鐘
反應時間——7-10秒
彈徑——120毫米
彈長——2200毫米
翼展—— 400毫米
飛彈質量——39.5千克
筒裝飛彈質量——70.2千克
戰鬥部類型/質量——爆破/5千克
動力裝置——單級固體火箭發動機
飛彈發射箱尺寸——2330毫米×290毫米×290毫米
薩姆-13防空飛彈飛彈最大飛行速度——680米／秒
殺傷半徑——5米
引信——觸發/主動氙氣管近炸引信
載車公路最大速度——61.5千米/小時
載車水中最大速度——6千米/小時
載車公路最大行程——500千米
箭-10M3
射程—— 0.2-8千米
射高——10米-3.5千米
制導方式——雙模式被動光學圖象對比/紅外製導
基本載彈量／輛—— 8
系統展開時間——40秒
飛彈再裝填時間——3分鐘
反應時間——7-10秒
彈徑——120毫米
彈長——2200毫米
翼展——400毫米
飛彈質量——42千克
筒裝飛彈質量——74千克
戰鬥部類型/質量——殺傷爆破/5千克
動力裝置——單級固體火箭發動機
飛彈發射箱尺寸——2330毫米×290 毫米×290 毫米
飛彈最大飛行速度——680米/秒
殺傷半徑——5米
引信——觸發/ 主動雷射引信
載車公路最大速度——61.5千米/小時
載車水中最大速度——6千米/小時
載車公路最大行程——500千米[3]
飛彈簡介
薩姆-13防空飛彈（SA-13“金花鼠”，9M37M Strela，蘇聯稱之為“箭-10”）是一種機動式全天候近程薩姆-13防空飛彈地對空飛彈武器系統，該飛彈系統於70年代初在“箭-1”基礎上研製而成，主要用於對付低空亞音速飛機。1975年開始裝備部隊，1980年出現於蘇軍駐東德集群部隊，代替了薩姆-9防空飛彈（“箭-1”），1982年11月在莫斯科紅場首次公展，1985年初蘇聯還向安哥拉、保加利亞、利比亞、捷克、敘利亞提供一批SA-13地對空飛彈武器系統。在20世紀80年代，平均每年至少生產2800枚。[1][2]
薩姆-13防空飛彈裝備於坦克團和摩托化步兵團屬防空連，每連4部發射車（另有4門3Cy-23-4式自行高射炮）。發射車上有4枚待發炮彈和8枚儲存彈。採用被動紅外尋的制導方式，靈敏度高，抗干擾能力強，越野性能好。
主要改型
薩姆-13防空飛彈其發展型號有：“箭-10M”(1979年服役)，“箭-10M2”(1981年裝備部隊)，“箭-10M3”(1989年服役)，“箭-10M4”。 它們全部使用輕裝甲防護的履帶牽引車，可通過水障，彈藥基數為8枚飛彈（4枚直接裝配到發射裝置上，4枚備用），全部用於為戰鬥中或行進中的摩托化步兵、坦克兵部隊和其它部隊提供掩護，同時防護各種設施免遭敵方空襲兵器的打擊。
“箭-10M”1979年服役，射程500-5000米，射高25-3500米，主要攻擊戰鬥機和直升機，透過操縱員前鏡搜尋目標，由無線電和電話通信指令瞄準，系統抗無線電干擾能力較強，無輻射信號，行動中隱蔽能力較強，主要缺點是只能白天使用，殺傷機率不高，特別是在現代化高強度干擾條件下，命中率很低。
“箭-10M2”1981年裝備部隊，射高25-3500米，主要攻擊戰鬥機和直升機，在目標搜尋設備上增加了光學照準鏡，提高了搜尋能力，同時改用根據目標來襲方向自動調整的瞄準方式，被動自導，實現了發射後不管的戰鬥使用方式，可在原地或移動中進行反擊，發射間隔較短，抗無線電干擾能力較強，無輻射信號，整體技術戰術性能較“箭-10M”有了很大的提高。
“箭-10M3”1989年服役，射程50-5000米，射高10-3500米，攻擊範圍明顯擴大，可攻擊戰鬥機、直升機、無人飛行器、巡航飛彈，命中目標時最大速度420米/秒，採用變倍光學照準鏡和操縱員前鏡搜尋目標，可根據目標來襲方向自動瞄準，被動自導，發射後不管，抗各種干擾的能力更強，是俄羅斯和一些阿拉伯國家主要的近程防空飛彈系統。
“箭-10M4”改進型的試驗工作已基本結束，射程500-5000米，射高10-3500米，攻擊目標範圍同“箭-10M3”，採用被動搜尋儀、變倍光學照準鏡、操縱員前鏡、夜視搜尋瞄準儀4種方式搜尋目標，自動瞄準，可全天候24小時戰鬥使用，裝備最新改進型地空飛彈，基本技術戰術性能得到了進一步的完善。
前景改進型正在研製之中（2004年），預計射程500-7000米，射高10-4000米，命中目標時速度500米/秒，其餘性能與“箭-10M4”基本相同。
特點
又名“金花鼠”，是前蘇聯新型機動式近程防低空飛彈系統，1975年開始裝備部隊。採用被動紅外尋的制導方式，靈敏度高，抗干擾能力強，越野性能好。彈徑120毫米，彈長2.2米，發射重55千克，最快速度近2馬赫，射程500~10000米，射高10~5000米。
①具有發射後不管能力。飛彈採用全程紅外尋的制導，導引頭靈敏度高，抗人為和背景干擾能力較強。機動性強、戰鬥反應迅速。履帶式輕裝甲車輛載運下的系統，具有較高的機動性能，能在迎向航向和追擊航向掃射空中目標。
②防護能力較強。發射車車體低矮，乘員不易遭殺傷或遭武器襲擊。系統可靠性強。
③火力密度較大。採用四聯箱式發射，除待射彈外，還有4枚備份彈。
④自動化程度高。整個系統只需１個人操縱，射手可實施短停頓射擊。機動性強、戰鬥反應迅速。
⑤使用壽命長，延壽空間大。現役老式防空飛彈技術適用性期限可根據改進情況，再延長10-20年。
作戰運用
1994年11月車臣戰爭，俄羅斯部署薩姆-13防空飛彈對付車臣飛機，由於天氣惡劣造成大量的設計失誤存在。11月22日，蘇軍用薩姆-13防空飛彈擊毀偏離方向的FAB-500雷射制導飛彈。[5
南聯盟在抗擊北約空襲中部部署了該型飛彈、作戰效果不詳。
識別特徵

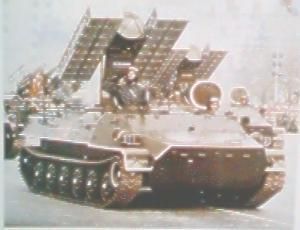

①採用PT-76水陸坦克底盤，船形車首，6對大直徑負重輪，輪輻呈花瓣狀。
②飛彈發射箱四聯裝，對稱於圓形天線兩側配置，各兩枚，箱體徑向由8部分組成，發射架位於車體中部偏後。
③飛彈採用鈍形彈頭，圓柱形彈體，採用三組控制面，第一組位於彈體尾端，4片，上小下大矩形組合，第二組位於第一組前端， 4片，直角梯形，前緣後掠。第三級位於彈頭後部，與第一、二組間距較大，4片，三角形。
飛彈相關
薩姆-13防空飛彈是在薩姆-9防空飛彈的基礎上改進的，從外形看很象SA-9，但是它們之間存在不少區別，如：SA-9採用輪式載車，而SA-13採用履帶車。SA-13增加一部測距雷達，裝在兩對飛彈發射箱之間，工作在，波段。SA-13飛彈及其發射箱比SA-9長，發射架的底座增大了。SA-13飛彈採用較大的固體火箭發動機和雙波段紅外導引頭，從而使SA-13的作戰性能提高，如作戰空域大了，越野性能好了，抗紅外干擾能力強了。SA-13系統可以發射SA-9飛彈
