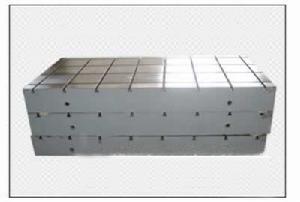

刻線平台

刻線平台

刻線平台。

刻線平台刻線平台
刻線平台主要技術參數和精度參數:
1、刻線平台(刻線平板)平板工作面上不應有銹跡、劃痕、碰傷及其他影響使用的外觀缺陷。
2、刻線平台(刻線平板)平板工作面上不應有砂孔、氣孔、裂紋、夾渣及縮松等鑄造缺陷。各鑄造表面應徹底清除型砂,且表面平整、塗漆牢固,各稅邊應修鈍。
3、在刻線平台(刻線平板)平板的相對兩側面上,應有安裝手柄或吊裝位置的設定、螺紋孔或圓柱孔。設定吊裝位置時應考慮儘量減少因吊裝而引起的變形。
4、刻線平台(刻線平板)應經穩定性處理和去磁。
5、刻線平台(刻線平板)工作面的硬度應為HB170-220。
6、刻線平台(刻線平板)主要檢定項目:
A、鑄鐵刻線平台材質及表面硬度。
B、鑄鐵刻線平板形狀位置公差,含名義尺寸,垂直度公差。
C、刻線鑄鐵平台外觀。
D、平面度。
E、接觸斑點。
F、刻線鑄鐵平台平面波動量。
G、刻線鑄鐵平板工作面允許撓度值。
H、表面粗糙度。
7、刻線平台(刻線平板)精度參數:
3級平板未規定接觸斑點要求。刻線平台1級鑄鐵平板要求接觸斑點數在任意25×25mm平面內不少於20點。
刻線平台2級鑄鐵平板要求接觸斑點數在任意25×25mm平面內不少於12點。
刻線平台(刻線平板)別名:鑄鐵刻線平台,鑄鐵刻線平板,刻線鑄鐵平台,刻線鑄鐵平板。
