分子篩堆積密度測定儀
一、原理：依據GB-T6286-1986分子篩堆積密度測定方法要求設計，通過振動加料方式獲得測試數據
二、具體參數：
1.振幅1～3mm

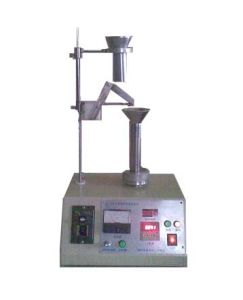

SCI-2分子篩堆積密度測定儀2.頻率100-200次/min
3.量筒規格：100ML/300ML各一個
加料速度：3-5ML/S
4.加料槽規格：85*45*20mm
三、測定步驟
4.1松裝密度的測定
4.1.1調節測定儀貯存漏斗(2.1.1)的高度及加料器(2.1.2)的振動電壓和斜度，使加料速度控制在3.5ml/s。
4.1.2將備用試樣(3.2)裝入測定儀的貯存漏斗中，通過測定容器(2.1.3)上端套筒，加入容積為100ml的測定容器中。
註：粒徑大於5mm的球形試樣和條徑大於3mm的條形試樣，用容積為300ml的測定容器。
4.1.3除去容器上端套筒，用直尺刮平高出容器的試樣。
4.1.4稱量測定容器中的試樣(準確至0.01g)。
4.2振實密度的測定
4.2.1調節測定儀(2.1)振擊電壓，使振動頻率控制在140～160次/min。
4.2.2將備用試樣(3.2)取120ml，分三次，每次將取樣量的l/3通過測定容器(2.1.3)上端套筒，倒入測定容器中。每倒一次，振擊1000次，共振擊3000次。
註：粒徑大於5mm的球形試樣和條徑大於3mm的條形試樣，取備用試樣360ml。
4.2.3除去容器上端套筒，用直尺刮平高出容器的試樣。
4.2.1稱量測定容器中的試樣(準確至0.01g)。
4.3測定試樣的吸水量
4.3.1即刻取測定堆積密度後的試樣二份，每份10g左右，置於二隻已稱重(準確至0.01g)的瓷坩堝中。
4.3.2將盛有試樣的瓷坩堝放入箱式電阻爐(2.3)中，在550℃焙燒1h。
4.3.3取出二隻瓷坩堝，置於真空乾燥器內，在空氣壓強小於1.0×103Pa的條件F，冷卻試樣至室
四、常用例舉:SCI-2分子篩堆積密度測定儀
