梅花聯軸器的技術參數
例:LS10-C65-1920
LS10:系列號，材料為鋁合金
C65：外徑尺寸：65MM，夾緊螺絲固定
19：D1軸徑為：19MM
20：D2軸徑為：20MM
梅花聯軸器的組合

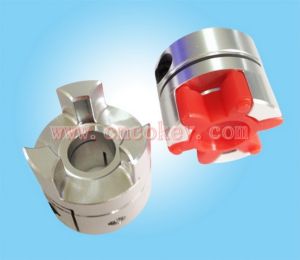

梅花聯軸器以聚氨脂塑膠為彈性元件與二半聯軸器主體緊密組合,主體以進口配方合金鋁為主.中間聚氨脂塑膠元件以獨有配方配製,具有耐磨性高抗溫性好韌性強,與一般普通塑膠件質量穩定耐用.梅花型體有六瓣和八瓣,根據客戶要求定製.固定方式有鍵槽.
梅花聯軸器的選型指南
1.每個系列的凌斯梅花聯軸器都有其特有的性能.請根據使用時的具體要求,選擇合適的聯軸器.
2.在選擇好合適的系列產品後,再參考相應的參數表格,根據相應的參數確定型號.
3.確認合適的固定方式,根據不同的需要進行選擇,合理的固定方式是設備穩定的保障,具體請參考"聯軸器的固定方式"部分內容.
4.確認所選擇的產品是否符合現場安裝的條件.
5.梅花聯軸器的選擇要領:參考資料：www.cncokey.com
①容許額定扭矩-是聯軸器實際使用時承受的扭矩容許值.
②容許最大扭矩-是聯軸器使用時損壞的最大臨界值.
③容許最高轉速-需要在選型時確定電機的轉速在此範圍內.
④容許偏心-兩軸的軸心平行偏差的容許值.
⑤容許偏角-兩軸之間形成的相互角度容許值.
⑥容許軸向偏差-兩軸軸向移動的位移容許值.
在啟動,停止,正反轉切換時,電機會向聯軸器施加大於電機最大扭矩的負載,因此,選擇聯軸器時,應該使凌斯聯軸器的額定扭矩大於電機的最大扭矩.
在正反轉頻繁的設備中,聯軸器的額定扭矩就為電機最大扭矩的2-5倍為宜,如果是伺服電機,應為5-10倍為宜.
