簡介

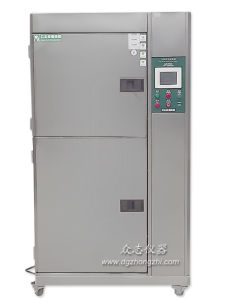

冷熱衝擊試驗箱(兩箱式)規格
| 型號 | CZ-H-42(A~C) | CZ-H-80(A~C) | CZ-H-150(A~C) | CZ-H-252(A~C) | CZ-H-450(A~C) | ||||
|---|---|---|---|---|---|---|---|---|---|
| 內部尺寸WxHxD(cm) | 40×35×30 | 50×40×40 | 60×50×50 | 70×60×60 | 80×75×75 | ||||
| 外部尺寸WxHxD(cm) | 140x180x145 | 148X190X155 | 160x200X175 | 175x210X187 | 190x220x200 | ||||
| 溫度範圍 | (150℃~A：-45℃；B：-55℃；C：-65℃)；(高溫區 High temperature zone ：+60℃~+150℃；低溫區 Low temperature zone ：-10℃~-65℃；) | ||||||||
| 升溫時間(蓄熱區) | RT~200℃約需35min | ||||||||
| 降溫時間(蓄冷區) | RT~-70℃約需85min | ||||||||
| 溫度回復時間／轉換時間 | ≤5min內 ／ ≤10sec內 | ||||||||
| 溫度控制精度／分布精度 | ±0.5℃ ／ ±2.0℃ | ||||||||
| 內外部材質 | 全機為SUS 304#不鏽鋼板霧面處理，內箱為不鏽鋼 | ||||||||
| 保溫材質 | 耐高溫高密度氯基甲酸乙醋泡沫絕緣體材料 | ||||||||
| 系統 | P.I.D+S.S.R+微電腦平衡調溫控制系統 | ||||||||
| 冷卻系統 | 半密閉式雙段壓縮機(水冷式)／全密閉式雙段壓縮機(風冷式) | ||||||||
| 安全保護裝置 | 無熔絲開關、壓縮機高低壓保護開關、冷媒高壓保護開關、故障警告系統、電子警報器 | ||||||||
| 配件 | 觀視窗(特殊選購型)、上下可調隔層兩片、通電測線孔、腳輪、水平支架 | ||||||||
| 電源 | AC380V 50HZ/60HZ 3∮ | ||||||||
| 重量(大約) | 700Kg | 900Kg | 1200Kg | 1400Kg | 1900Kg | ||||
| 控制器 | 韓國“TEMI” South Korea“TEMI” 或日本“OYO”牌 Japan's “OYO” Brand 任選Optional | ||||||||
| 壓縮機 | 法國"泰康"牌France/s "Tecumseh" Brand | ||||||||
特點
1、兩箱式
規格尺寸：容積（單位：L）工作室尺寸（D*W*H）mm外型尺寸（D*W*H）mm
冷熱衝擊試驗箱 BJYSL-WDCJ-100450×450×500mm1700×930×1650mm 250×250×250mm
BJYSL-WDCJ-150500×600×500mm1800×1080×1650mm300×400×250mm
BJYSL-WDCJ-250600×600×650mm1950×1080×1950mm400×400×400mm
BJYSL-WDCJ-500800×800×800mm2950×1450×2250mm600×600×500mm
BJYSL-WDCJ-800970×970×800mm3130×1620×2250mm760×760×500mm
BJYSL-WDCJ-0101120×1120×800mm3300×1780×2250mm920×920×500mm
二、
LRHS-100-LV 450×450×500 930×1700×1650
LRHS-150-LV 500×600×500 1800×1080×1650
LRHS-234-LV 600×600×650 1080×1950×1950
LRHS-512-LV 800×800×800 1450×2950×2250
LRHS-753-LV 970×970×800 1620×3130×2250
LRHS-1000-LV 1120×1120×800 1780×3300×2250
1）二箱設備區分為高溫區、低溫區二部分，測試產品置於提籃中,衝擊時提籃將測試產品移進高溫區或低溫區進行衡擊,測試產品為動態式。
2）採用觸控式圖控操作介面，操作簡易。
3）衝擊方式套用風路切換方式將溫度導入測試區，做冷熱衝擊測試。
4）高溫衝擊或低溫衝擊時，最大時間可達999H，最大循環周期可達9999次。
5）系統可作自動循環衙擎或手動選擇性衝擊。
6）冷卻采二元冷凍系統，降溫效果快速，冷卻方式為水冷式。
7）不可以試驗衝擊常溫
2、三箱式
規格尺寸：容積（單位：L）工作室尺寸（D*W*H）mm外型尺寸（D*W*H）mm
一、
BJYSL-WDCJ-100450×450×500mm1600×1480×2000mm
BJYSL-WDCJ-150500×600×500mm1650×1580×2100mm
BJYSL-WDCJ-250750×600×650mm2200×1580×2200mm
BJYSL-WDCJ-5001000×900×550mm2650×2050×2250mm
BJYSL-WDCJ-8001300×1050×550mm3130×1620×2250mm
BJYSL-WDCJ-0101390×1200×600mm3300×1780×2250mm
二、
LRHS-100-LW 450×450×500 930×1700×1650
LRHS-150-LW 500×600×500 1800×1080×1650
LRHS-234-LW 600×600×650 1080×1950×1950
LRHS-512-LW 800×800×800 1450×2950×2250
LRHS-753-LW 970×970×800 1620×3130×2250
LRHS-1000-LW 1120×1120×800 1780×3300×2250
1)三箱設備區分為：高溫區、低溫區、測試區三部分，測試產品置於測試區，衝擊時高溫區或低溫區的溫度沖入測試區進行衝擊,測試產品為靜態式。
2)採用觸控式圖控操作介面，操作筒易。
3)衝擊方式套用風路切換方式將溫度導入測試區，做冷熱衝擊測試。
4)高溫衝擊或低溫衝擊時，最大時間可達999H，最大循環周期可達9999次。
5)系統可作自動循環衙擎或手動選擇性衝擊並可設定二區或三區衝擊及冷沖熱沖啟始。
6)冷卻采二元冷凍系統，降溫效果快速，冷卻方式為水冷式。
7)可以試驗衝擊常溫執行滿足標準及試驗方法:GJB150.5溫度衝擊試驗;GJB360.7溫度衝擊試驗;GB/2423.22溫度衝擊試驗。
優點
1、分高溫區、低溫區、測試區三部分，測試樣品放置測試區完全靜止，採用獨特之蓄熱、蓄冷結構，強制冷熱風路切換方式導入測試區，完成冷熱溫度衝擊測試；既可作冷熱衝擊試驗箱使用又可以作單獨的高溫箱或單獨的低溫箱使用；
2、可由測試孔外加負載配線測試部件；
3、大型彩色LCD觸控對話式微電腦控制系統，操作簡單易懂，運行狀態一目了然；
4、全封閉進口壓縮機+環保冷媒,板式冷熱交換器與二元式超低溫冷凍系統；
5、具有RS-232或RS-485通訊接口，可連線電腦遠程操控，使用便捷；
6、可獨立設定高溫、低溫及冷熱衝擊三種不同條件之功能，執行冷熱衝擊條件時，可選擇2槽或3槽之功能，並具有高低溫試驗機的功能；
7、可在預約開機時間運轉中自動提前預冷、預熱、待機功能；
8、可設定循環次數及除霜次數，自動(手動)除霜；
9、採用日本原裝進口OYO彩色觸控螢幕控制器人機界面友好，程式設定方便，異常及故障排除顯示功能齊全。
輔助結構
密封：門與箱體之間採用雙層耐高溫高張性密封條以確保測試區的密閉。
門把手：採用無反作用門把手，操作更簡便。
樣品架移動方式：樣品架依靠安裝箱體底部的直線往復驅動系統作上下移動。
腳輪：試驗箱底部採用高品質可固定式PU活動輪。
採用立式體、冷熱兩箱，採用提籃轉換試品所在實驗區域的方法，達到冷熱衝擊試驗目的；這種結構最大限度減小了冷熱衝擊時的熱負荷，縮短了溫度回復時間，也是最可靠、最節能的一種冷熱衝擊的方式。
觀察窗採用多層中空鋼化玻璃，內側膠合片式導電膜加熱除霜（清楚觀察試驗過程）。
觀察窗尺寸：310×270mm（對應容積：101L、225L）
430×440mm（對應容積：504L、800L、1000L）
製冷工作原理
高低製冷循環均採用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成。其過程如下：製冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之後製冷劑經冷凝器等溫地和四周介質進行熱交換，將熱量傳給四周介質。後製冷劑經閥絕熱膨脹做功，這時製冷劑溫度降低。最後製冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。
功能
不同溫段衝擊：由多級蒸發器結構相應切斷，控制蒸發麵積與製冷量膨脹閥匹配，使用製冷系統輸出合理減少加熱器中和的輸出量，達到恆定節能；另有獨立的換氣閥門，在排氣（常溫恢復）時動作引入環境空氣；進氣口在環境溫度曝露時吸進外面的空氣；排氣口從機械室和試驗區排出熱氣定時預定功能；預先設定試驗開始時

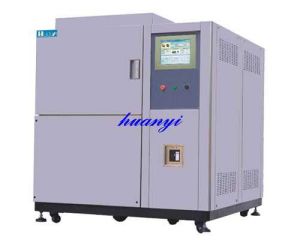

三箱式冷熱衝擊試驗箱
控制系統
主控制器採用進口日本“OYO”雙迴路高精度液晶顯示觸摸按鍵溫度控制器。該控制器採用液晶顯示觸控螢幕，可顯示設定參數、試驗曲線、運行時間、加熱器工作狀態，PID參數自整定功能。控制程式的編制採用人機對話方式，僅需設定溫度，就可實現制冷機自動運行功能。控制系統具備完善的檢測裝置能自動進行詳細的故障顯示。報警，配置485通訊接口及運行軟體。設定精度：溫度：0.1℃時間：Is用戶程式容量：10×99段。運行方式：程式運行，恆定運行。獨立超溫保護儀表。設備工作時間累計計時器。低溫區、高溫區轉換時間小於等於15秒。溫度恢復時間小於等於5分鐘。
操作流程
一般來說，高低溫衝擊試驗箱操作分為五部走：預處理、初始檢測、試驗、恢復、最後檢測。下面環儀科技和大家 一起分享一下詳細流程內容：
1.預處理：將被測樣品放置在正常的試驗大氣條件下，直至達到溫度穩定。
2.初始檢測：將被測樣品與標準要求對照，符合要求後直接放入高低溫衝擊試驗箱內即可。
3.試驗：
1)試驗樣品應按標準要求放置在試驗箱內,並將試驗箱(室)內溫度升到指定點，保持一定的時間至試驗樣品達到溫度穩定，以時間長都為準。
2)高溫階段結束後，在5min內將試驗樣品轉換到已調節到-55℃的低溫試驗箱(室)內，保持1h或者直至試驗樣品達到溫度穩定，以時間長都為準。
3)低溫階段結束後，在5min內將試驗樣品轉換到已調節到70℃的高溫試驗箱(室)內，保持1h或者直至試驗樣品達到溫度穩定，以時間長都為準。
4)重複上述實驗方法,以完成三個循環周期。根據樣件大小與空間大小，時間可能會略有誤差。
4.恢復：試驗樣品從試驗箱內取出後，應在正常的試驗大氣條件下進行恢復，直至試驗樣品達到溫度穩定。
5.最後檢測：對照標準中的受損程度及其它方法進行檢測結果評定。
不可測試
(一)、爆炸物：
1．硝化甘醇(乙二醇二硝酸酯)、硝化甘油(丙三醇三硝酸酯)、硝化纖維素及其它爆炸性的硝酸酯類。
2．三硝基苯、三硝基甲苯、三硝基苯酚(苦味酸)及其它爆炸性的硝基化合物。
3．過乙酸、甲基乙基甲酮過氧化物、過氧化苯甲醯以及其它有機過氧化物。
(二)、可燃物：
1．自燃物：金屬："鋰"、”鉀”、"鈉"、黃磷、硫化磷、紅磷。賽璐璐類：碳化鈣(電石)、磷化石灰、鎂粉、鋁粉、亞硫酸氫鈉。
2．氧化物性質類：
(1)氯酸鉀、氯酸鈉、氯酸銨以及其它的氯酸鹽類。
(2)過氧酸鉀、過氧酸鈉、過氧酸銨以及其它的過氧酸鹽類。
(3)過氧化鉀、過氧化鈉、過氧酸鋇以及其它的無機過氧化物。
(4)硝酸鉀、硝酸鈉以及其它的硝酸鹽類。
(5)次氯酸鉀以及其它的次氯酸鹽類。
(6)亞氯酸鈉以及其它的亞氯酸鹽類。
(三)、易燃物：
(1)乙醚、汽油、乙醛、氧化丙烯、二硫化碳及其它燃點不到-30℃的物質。
(2)普通乙烷、氧化乙烯、丙酮、苯、甲基乙基甲酮及其它燃點在-30℃以上而小於0℃的物質。
(3)甲醇、乙醇、二甲笨、酸醋戊酯及其它燃點在0℃以上低於30℃的物質。
(4)煤油、汽油、松節油、異戊醇、酸醋及其它燃點在30℃以上低於65℃的物質。
(四)、可燃性氣體：氫、乙炔、乙烯、甲烷、乙烷、丙烷、丁烷及其它在溫度為15℃時1大氣壓情況下可能會燃燒的氣體。
影響冷熱衝擊試驗箱價格的因素
1、冷熱衝擊試驗箱的質量
在冷熱衝擊試驗箱看來，質量包涵：使用材質，溫度是否達到要求，是否易清潔，結實耐用，核心部件壓縮機是否進口等等。在使用方看來，冷熱衝擊試驗箱是否值得高價購買，質量必須具備。
2、冷熱衝擊試驗箱品牌
在用戶心中，一個能形成品牌的冷熱衝擊試驗箱廠家是值得信賴的，因為能形成品牌，已經代表該廠家獲得了一部分用戶對其產品以及服務的認可；另外，品牌本身給用戶的印象就能給產品帶來一定的增值，這也是符合用戶在採購時的印象。
3、冷熱衝擊試驗箱售後
做好售後，即是一種銷售手段，沒有售後，很難建立品牌，更勿論有質量可言；在用戶的理解中，售後是質量的持續保障，也是希望得到持續性服務的心理發揮作用。
4、冷熱衝擊試驗箱地域
對於地域性，用戶對於服務網路廣泛的廠家明顯更為信任，因此冷熱衝擊試驗箱往往更能賣出高價，因為服務網路廣泛在一定程度上代表了實力。
5、冷熱衝擊試驗箱配置
配置實際上影響的就是質量，當所生產的冷熱衝擊試驗箱其配置都是一流，能賣出高價也是理所應當了。
