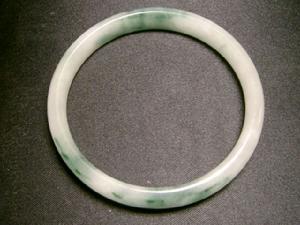

“八三玉”翡翠
是1983年在緬甸一處無名礦山首次發現的一個新玉種。幾年前，由於人們對它缺乏了解，這一玉種在我國的名稱是相當混亂的，它在不販論文或新聞報導中，被稱為“爬山玉”（或“爬山石”）、“巴山玉”“八三花青”或“八三種”，至20世紀90年代後期，它已在我國寶玉石界被稱為“八三玉”。由於八三玉具有中粒和粗粒結構的特徵，有利於進行化學處理；且其透明度較差，又很需要通過處理增加其透明度，故市場上所見八三玉的玉器成品中，約有95%以上是經過處理的B貨。八三玉B貨由於其晶瑩通透，且常飄藍花，初看很美觀，故易為人們喜愛。它的售價僅為正常翡翠A貨的1/3-1/5，如不考慮收藏及保值因素，也是可以選購的。但一些不法商人常將它以高於本身價值幾倍至10倍的價格當翡翠A貨出售，故要小心上當！
八三玉種
民間也有稱為“巴山玉”、“爬山玉”，也有的稱為“硬鈉玉”、“鈉長硬玉”，在“種”的分類上，也有將其列為“八三玉種”。
.八三玉的岩石學名稱為“蝕變硬玉岩”。具半自形―他形粒狀變晶結構、纖維狀變晶結構，條帶構造、碎裂構造、裂斑構造、糜棱構造、角礫構造。硬玉礦物受擠壓、變形、波狀消光及硬玉的再結晶現象十分明顯。硬玉礦物結晶粒度一般在1mm以上，最大的實測達4mm，壓碎、糜棱化後的硬玉礦物結晶粒度一般在0.01mm以上。
八三玉的結構、構造、礦物特徵，綜合反映了蝕變硬玉岩是受到了強烈地質應力作用的結果，因此八三玉的顯微裂隙、微裂隙及晶粒間的晶間隙都十分發育，硬玉解理在變形過程中呈張性裂開也十分普遍。
八三玉料的原始透明度與晶粒大小，裂隙發育程度，蝕變等因素有關，晶粒大、裂隙少、蝕變弱則透，一般不透明―微透狀，最佳化處理過的八三玉呈半透明狀。
八三玉的顏色以乳白、灰白、淺綠為底色，底色中常嵌布著綠、暗綠、墨綠色雲朵狀、浸染狀、脈團塊色斑，尤如飄花。
蝕變硬玉岩的礦物成分主要是硬玉，少量綠輝石、鹼性角閃石，次閃石為蝕變產物。
通過大量的八三玉鐲檢測獲得的結論，八三玉應定位於由硬玉為主要(90%)礦物成分組成的翡翠範圍，由鈉長石組成的鈉長石玉不屬八三玉範疇。
八三玉由於內在結構的疏鬆，大部分需要最佳化處理，用聚合物充填方法使八三玉內部及外表達到完美，但八三玉也不能都認同為“B貨”概念。
八三玉“B貨”是最佳化處理中聚合物充填的最佳範例，是使玉感達到最佳境地，是對玉石資源最有效的利用。
八三玉“B貨”的一出現就被初識玉的消費者接受，主要原因是八三玉“B貨”有很好的外表美，相適應的便宜價格，在邊貿地區(騰衝、瑞麗)玉鐲的批發價一般200―300元/只。
八三玉“B貨” 玉鐲是主打產品，底色多呈乳濁白色、淺綠色，半透明狀，常有綠、暗綠色飄花，紫外下具藍白螢光，密度3.30g/cm3，具稻田乾裂結構，敲擊玉體音沉悶。
為使八三玉“B貨”玉鐲質地、色澤能保持得長久一些，佩戴時應避免與熱水浸泡，太陽光的曝曬，經常用濕毛巾擦洗，吹乾後在絨布上拋光，切忌用有機溶劑(酒精、香蕉水)擦洗。
.八三玉是一種產於緬甸北部的與翡翠同出一轍的新品玉石，它的玉質、顏色、透明度等與翡翠相似，業內人上稱八三玉特徵為“刻之質軟，擊之聲悶”。近幾年來在雲南昆明、瑞麗、騰衝等地的珠寶市場上普遍出現、在內地一些大城市的珠寶市場也常見到。由於八三玉的外觀酷似天然翡翠，且價格十分便宜，因此它占有市場的速度非常之快。八三玉廣泛地受到人們的喜愛，有很好的市場前景。
1．八三玉的礦物組成
八三玉的礦物組成較簡單，電子和粉末X射線等分析結果表明，其主要礦物為硬玉，其次是少量輝石族礦物和閃石族礦物。
2．八三玉的寶石學特徵
八三玉由於結構上的原因、原石不能直接用作玉製品的原料，其製成品均需經最佳化處理。經處理的八三玉的結構、顏色、透明度、硬度、光澤等部發生了變化。
結構上以玉石的邊部、表面或裂隙發育的區域改變最明顯，遭受破壞的程度較深。玉石中心或原本緻密、裂隙少的區域受破壞的程度較小，這使經處理的八三玉具有不均勻的特點。
經處理的八三玉的顏色仍為原生色，只是經酸性溶液的浸泡，基底變白了，綠色也有些發黃．象翡 翠中淺色的菠菜綠，但看起來不自然。形狀由天然團片狀、條帶狀向斑點狀、柳條狀 和碎塊狀轉化、凌亂且有飄浮感。
改善後透明度有較大提高。八三玉原石多為不透明—半透明，但因為裂隙多且分布廣，處理的程度較深，處理後的玉石改觀很大，可達半透明—透明，整體潤澤度接近優質玉石。但細膩程度仍較差。 改善後 硬度下降很多。八三玉原料的硬度比翡翠略低，而製成品的硬度由於先天質地疏鬆和後來酸漂洗雙方面的因素，下降為平均6．6左右，其中也不乏接近翡翠硬度的。
光澤在改善後有很大提高、可達玻璃光澤，但光亮程度不如翡翠，有B貨的傾向，帶有樹脂或油脂的感覺。
3．八三玉商業價值的評價標準
八三玉的評價標準眾說紛紜，按目前較流行的4C、2T標準分為顏色(Color)、淨度(C1arity)、切工(Cutting)、裂紋(Crack)、透明度(Transparency)和結構(Texture)。
(1)顏色 是八三玉質量評價的關鍵。綜合前人的研究，可從以下四方面考慮，即純正、濃艷、均勻、協調。純正是指八三玉的顏色應以綠色調為主，不帶或儘量少帶其它雜色調，否則雜色調越濃、玉石自身價值越低。八三玉略帶藍色調，這對其玉石價值有消極作用。濃艷要求有色玉石的顏色濃重而鮮艷，即要求顏包的飽和度與明亮程度的適中搭配。淺了不顯艷麗，濃了影響透明度。八三玉的顏色較淺、飽和度也不亮。均勻、協調指玉石的顏色分布均勻、廣泛，綠色部位與其用圍的基調顏色能達到協調和互為映襯的程度。八三玉的綠色呈斑狀、塊狀分布。算不上均勻，但協調程度較好。
(2)淨度 是指玉石內包含各種包裹體、裂紋的數量多少。 這些包裹體的存在影響顏色的美觀。八三玉由於經過漂洗等最佳化處理，淨度普遍較好。
(3)切工 對評價八三玉的意義並不大。八三玉用來作小雕件、掛飾等，切工均較簡單，故在其價值中所占比例甚小。
(4)裂紋 是指玉石內部的裂隙和裂縫。八三玉經過膠結、填充作用後，本身發育的裂隙被有效的掩藏了起來，故此項在八三玉(尤其是製成品)的評價小作用並不大。
(5)透明度 是僅次於顏色的重要評價因素。八三玉成品的透明度較高，好的可接近於優質翡翠，良好的透明度可使八三玉的綠色靈活起來，不再有呆滯的感覺，行話所說的“起瑩”即指此。透明度與顏色的舍取關係應以顏色為主，因為“有種無色不如有色無種”。八三玉能夠較快地在民間流傳開來，很大程度上可歸功乾它所具有的較高透明度。
(6)結構 是指組成八三玉的結晶顆粒的粗細、結晶體的形狀及其結合方式。結晶顆粒細的，玉石直觀上會給人一種細膩緻密的感覺，拋光後的亮度也較強。相反結晶顆粒粗的，砂礫感強，質地鬆散，打磨拋光後也很難得到光滑的面，其價值自然也一落千丈。
除以上六大標準外，還有一些其它因素。如八三玉製品的藝術、工藝水平的高低、玉石的大小、消費 者的鑑賞能力、偏愛程度、東方文化的影響、民族的習慣等等。

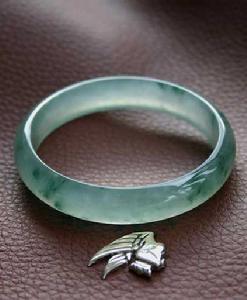

八三玉飄花手鐲4．八三玉的商業價值
經過上面對八三玉商業價值的評價標準的討論，可以看出八三玉屬中低檔玉石，商業價值並不很高。
第一因為八三玉是經過人工處理的玉石，而非純天然的玉石。眾所周知，經過人工處理的寶玉石的價值一般來講較低。八三玉原石由於質地疏鬆、結構不緊密、解理髮育、解理裂隙明顯、多種微觀裂隙的孔洞發育並伴有碎屑物充填等諸多因素，必須經過最佳化處理，才能製成各種飾品。也就是說八三玉是一種經最佳化的玉石，它的價值較低。雖然八三玉的市場占有率很高，但它原石材料廣泛，最佳化工藝簡單，所以八三玉的商業價值仍然很低。
第二因為八三玉的最佳化處理程度較深，原本幾乎無價值的原石經過處理，在外觀上有很大的改進，甚至有判若兩然的差異。製成品的商業價值雖不高，但較之其原石已有了極大的提高。例如一公斤價值600元的八三玉原石，可製成價值30-50元左右的小掛件達幾十件之多。表面上看其價值似乎升高許多，然而再以八三玉的手鐲為例，質地優良的八三玉手鐲的價值一般不超過一千元，而同檔次的天然翡翠手鐲則需上萬元其至幾萬元。內此可見、八三玉的商業價值很低。
5．八三玉的市場前景
目前的消費者普遍認為要么買純天然但具有很高價值的翡翠飾品，要么買經過人工處理但價值較低的玉飾品。八三玉正好符合人們在這方面的要求：外表美觀、酷似翡翠類玉石、價值較低，因此從理論上說八三玉具有較好的市場前景。事實上也確是如此，八三玉在國內市場上出現不過兩三年的時間，但占有率卻很高，幾乎各大中城市珠寶玉器市場上均有它的身影，甚至街頭的小攤上也布滿丁八三玉的各式飾品，這確鑿地證實了八三玉良好的市場前景
