簡介

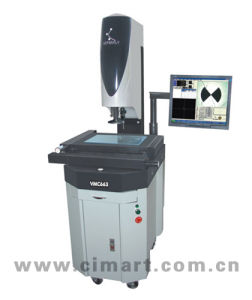

全自動二次元影像測量儀全自動二次元影像測量儀又稱：二次元，又名精密影像式測繪儀，是在數顯投影儀的基礎上的一次質的飛躍，是投影儀的升級換代版，它克服了傳統投影儀的不足，是集光、機、電、計算機圖像技術於一體的新型高精度、高科技測量儀器。由光學顯微鏡對待測物體進行高倍率光學放大成像，經過CCD攝像系統將放大後的物體影像送入計算機後，能高效地檢測各種複雜工件的輪廓和表面形狀尺寸、角度及位置，特別是精密零部件的微觀檢測與質量控制。可將測量數據直接輸入到AUTOCAD中，成為完整的工程圖，圖形可生成DXF文檔,也可輸入到WORD、EXCEL、SP報表中，進行統計分析，可劃出簡單的Xbar-S管制圖，求出Ca,等各種參數。
全自動二次元，就是在測量方式上實現CNC編程，可以高速、大量自動測量產品，操作簡便快捷，逐漸取代手動影像測量儀成為精密測量行業的主流儀器設備。
測量方法
對焦階段
1、在計算機上選定一個測量範圍，它為一個將被測件在工作檯面上的最大投影面包含在內的二維平面。
2、計算機先將信號傳送給Z向傳動軸系，啟動Z軸步進電機並帶動固定在Z向滑塊上的燈罩內的攝像鏡頭上下移動以便對焦，同時由感測結構中的區域感測器將探得的被測件最高點的高度反饋給計算機以確定攝像鏡頭與被測件最高點的距離，該距離也稱為攝像機完成對焦的有效焦距，Z向傳動軸系中的光柵將此時攝像鏡頭位置信號傳送回計算機保存。
拼接階段
計算機根據每次取像時攝像鏡頭的位置對所有的圖像按照移動路徑進行拼接生成一個封閉的整體圖形。
計算階段
在已生成的整體圖形中對圖像邊緣進行取點和計算得出被測件的外形尺寸並對該封閉的圖形上的相應點的相對位置關係進行計算，所有計算結果按照要求儲存為當前名義值或者與事先輸入的名義值作對比並且以數字和圖形方式輸出。
最新推出的產品功能
在國內由智泰集團研發最新推出的全自動二次元影像測量儀具有人工測量、CNC掃描測量、自動學習測量三種方式，並可將三種方式的模組疊加進行複合測量。可掃描生成鳥瞰影像地圖，實現點哪走哪的全螢幕目標牽引，測量結果生成圖形與影像地圖圖影同步，可點擊圖形自動回位、全螢幕鷹眼放大。可對任意被測尺寸通過標件實測修正造影成像誤差，並對其進行標定，從而提高關鍵數據的批測精度。全自動影像測量儀有著友好的人機界面，支持多重選擇和學習修正，其優異的高速測量可達1500mm/min,重合精度：±2μm、線性精度：±(3+L/150)μm。
特點性能
NEWVISION系列是智泰集團積累多年CNC儀器研發經驗，最新推出新型全自動光學影像測量儀。改變原有臃腫沉重的大理石立柱，採用光滑美觀的鑄鐵立柱，內部採用專門傳動模組、模組化設計；鏡頭採用雷射測頭影像模組；軟體方面採用全新人性化設計，使用新款CNC光學影像測量儀比傳統CNC更穩定、更方便、更專業。
1、外形設計美觀，內部緊湊，體積小。
2、模組化設計，組裝維護更方便。
3、絲桿傳動，低噪音，定位準確，運行更平穩。
4、高集成化電路設計，智慧型判斷故障點。
5、全新設計可程式控制3環8相燈，工件邊界更清晰。
6、新版CNC軟體，界面友好，操作簡單，穩定性強。
7、功能強大的學習功能，SPC統計功能，極大提高管制效率。
套用領域
手機配件、家電製品、連線器、機械配件、精密夾冶煉具、電腦周邊行業、精密衝壓件等。
