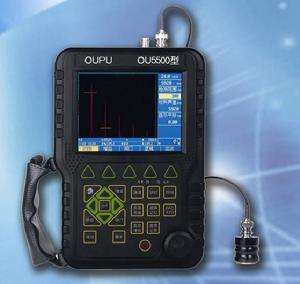

產品名稱
儀器原理
超音波在被檢測材料中傳播時,材料的聲學特性和內部組織的變化對超音波的傳播產生一定的影響，通過對超音波受影響程度和狀況的探測了解材料性能和結構變化的技術稱為超聲檢測。超聲檢測方法通常有穿透法、脈衝反射法、串列法等。 數字式超音波探傷儀現在通常是對被測物體（比如工業材料、人體）發射超聲，然後利用其反射、都卜勒效應、透射等來獲取被測物體內部的信息並經過處理形成圖像。超音波探傷儀其中都卜勒效應法是利用超聲在遇到運動的物體時發生的都卜勒頻移效應來得出該物體的運動方向和速度等特性；透射法則是通過分析超聲穿透過被測物體之後的變化而得出物體的內部特性的，其套用目前還處於研製階段； 超音波探傷儀這裡主要介紹的是目前套用最多的通過反射法來獲取物體內部特性信息的方法。 反射法是基於超聲在通過不同聲阻抗組織界面時會發生較強反射的原理工作的，正如我們所知道，聲波在從一種介質傳播到另外一種介質的時候在兩者之間的界面處會發生反射，而且介質之間的差別越大反射就會越大，所以我們可以對一個物體發射出穿透力強、能夠直線傳播的超音波， 超音波探傷儀 然後對反射回來的超音波進行接收並根據這些反射回來的超音波的先後、幅度等情況就可以判斷出這個組織中含有的各種介質的大小、分布情況以及各種介質之間的對比差別程度等信息（其中反射回來的超音波的先後可以反映出反射界面離探測表面的距離，幅度則可以反映出介質的大小、對比差別程度等特性），超音波探傷儀從而判斷出該被測物體是否有異常。 在這個過程中就涉及到很多方面的內容，包括超音波的產生、接收、信號轉換和處理等。其中產生超音波的方法是通過電路產生激勵電信號傳給具有壓電效應的晶體（比如石英、硫酸鋰等），使其振動從而產生超音波；而接收反射回來的超音波的時候，這個壓電晶體又會受到反射回來的聲波的壓力而產生電信號並傳送給信號處理電路進行一系列的處理，超音波探傷儀最後形成圖像供人們觀察判斷。 這裡根據圖像處理方法（也就是將得到的信號轉換成什麼形式的圖像）的種類又可以分為A型顯示、M型顯示、B型顯示、C型顯示、F型顯示等。其中A型顯示是將接收到的超聲信號處理成波形圖像，根據波形的形狀可以看出被測物體裡面是否有異常和缺陷在那裡、有多大等， 超音波探傷儀主要用於工業檢測；M型顯示是將一條經過輝度處理的探測信息按時間順序展開形成一維的"空間多點運動時序圖"，適於觀察內部處於運動狀態的物體，超音波探傷儀如運動的臟器、動脈血管等；B型顯示是將並排很多條經過輝度處理的探測信息組合成的二維的、反映出被測物體內部斷層切面的"解剖圖像"（醫院裡使用的B超就是用這種原理做出來的），超音波探傷儀適於觀察內部處於靜態的物體；而C型顯示、F型顯示現在用得比較少。 超音波探傷儀檢測不但可以做到非常準確，而且相對其他檢測方法來說更為方便、快捷，也不會對檢測對象和操作者產生危害，所以受到了人們越來越普遍的歡迎，有著非常廣闊的發展前景。
